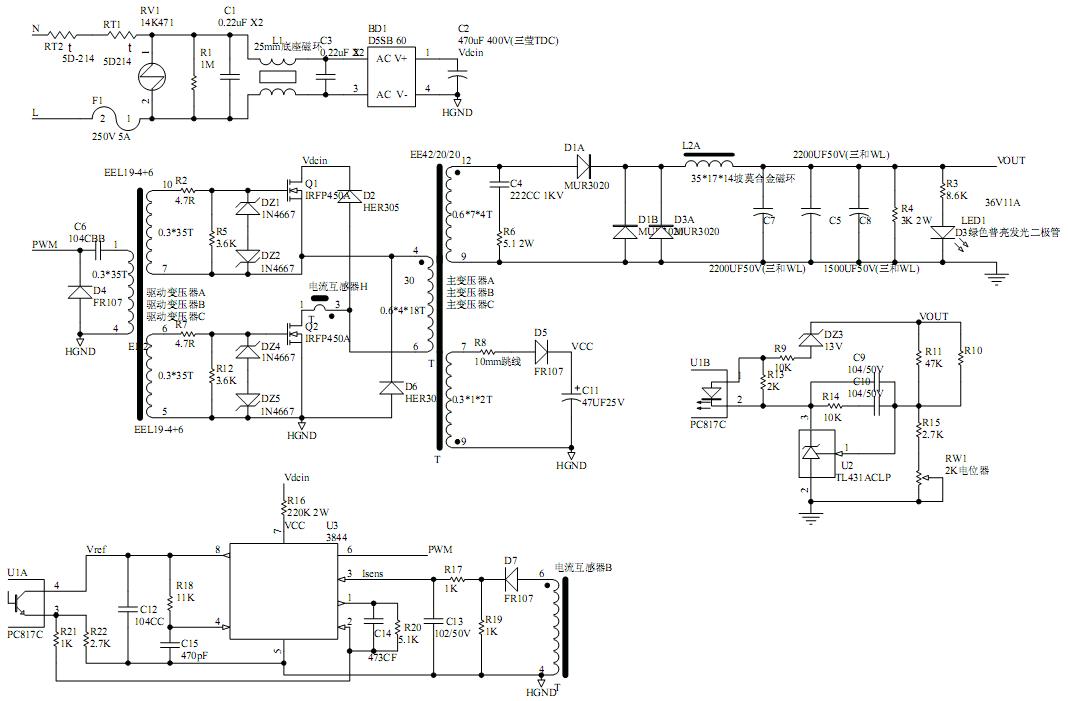

換了個板子,沒問題了,效率最高89%,不過噪聲(尖刺)非常大,有沒有有經驗的大俠指點一下?(圖)


參數:輸入176-264VAC50HZ  輸出36V11A
拓撲:雙管正激  主變壓器:EE42/42/20 驅動變壓器:EEL19  芯片3844
工作頻率:100KHZ  輸出電感量:450uH.

以前說過的問題換一塊板子都沒事了,效率最高到89%,看來還有上調空間,這個電路開來時沒有問題的.
但開通時噪聲尖刺很大,開通時的尖刺Vpp可到1500多mV多,關斷也有1000mV左右,怎么會這么大?
有正激經驗的大俠請指點一下,熱切期待中……
全部回復(10)
正序查看
倒序查看
2009-07-02 18:37
自己頂一下了,希望有大俠拔刀相助!
0
回復
ghsdwf
LV.6
3
2009-07-02 19:36
@buhuichongfu
自己頂一下了,希望有大俠拔刀相助!
先不要反饋,用開環,輸入低電壓,如果輔助電源起不來就用外加,看各電壓波形是否正常.
0
回復
ghsdwf
LV.6
4
2009-07-02 19:56
@ghsdwf
先不要反饋,用開環,輸入低電壓,如果輔助電源起不來就用外加,看各電壓波形是否正常.
你的光耦U1原副邊反了吧?是不是只是畫錯了?3844的7腳供電有問題.令流過R9的電流為 4~5mA
0
回復
2009-07-03 08:41
@ghsdwf
先不要反饋,用開環,輸入低電壓,如果輔助電源起不來就用外加,看各電壓波形是否正常.
謝謝,我調試所有電源的步驟都是外接輔助電源,從低到高慢慢加輸入電壓的,我覺得這是個很好很實用的辦法.
0
回復
2009-07-03 08:54
@ghsdwf
你的光耦U1原副邊反了吧?是不是只是畫錯了?3844的7腳供電有問題.令流過R9的電流為4~5mA
光耦我確實畫錯了,我馬上改過來,3844供電我分開畫了,請看網絡標號VCC,再說我現在是用外接15V做VCC的,很穩定.

調R9試過了,還不行啊,我去掉431和光耦直接連到3844也試過了,可以排除這一塊了吧?

非常感謝您的回復!
0
回復
hypower
LV.7
7
2009-07-03 10:32
3844供電電壓是多少,R19通常只有幾歐姆,R9一般為1K
0
回復
2009-07-03 10:40
@hypower
3844供電電壓是多少,R19通常只有幾歐姆,R9一般為1K
3844供電先調到17V啟動,然后調到15V,這樣MOS管的柵極高電平6V多,正好可以可靠開通.
3844的3腳目前暫時對地短路了,空載和輕輕載應該用不到3腳吧,為了排除其干擾,我把3腳接地了.
0
回復
hypower
LV.7
9
2009-07-03 10:45
@buhuichongfu
3844供電先調到17V啟動,然后調到15V,這樣MOS管的柵極高電平6V多,正好可以可靠開通.3844的3腳目前暫時對地短路了,空載和輕輕載應該用不到3腳吧,為了排除其干擾,我把3腳接地了.
3844是電流型PWM IC它的3腳絕對不好接地,它是控制峰值電流的,限制MOS管的峰值電流,保護MOS.
0
回復
lylz
LV.3
10
2009-07-03 12:48
首先電路的供電方式是不對的,必須改,否則有磁不恢復的危險.如果是清脆的噼啪聲,可能有虛接的地方.達到穩壓值后由于假負載太輕,出現占空比劇烈變化是正常的.如果加上斜率補償會改善些,但也不能完全消除.
0
回復
ghsdwf
LV.6
11
2009-07-03 14:07
@buhuichongfu
謝謝,我調試所有電源的步驟都是外接輔助電源,從低到高慢慢加輸入電壓的,我覺得這是個很好很實用的辦法.
有響聲是不是變壓器打火呀?
