電子啟動器問題

最近看到一款電子啟動器,R5R4C3部分看不懂是什么意思,不知道什么作用,想請教各大家,期望能給予賜教!

全部回復(11)

只看樓主

正序查看

倒序查看

zero668

LV.4

2009-07-02 19:21

誰可以幫助我一下呀

回復

zero668

LV.4

2009-07-02 19:38

@zero668

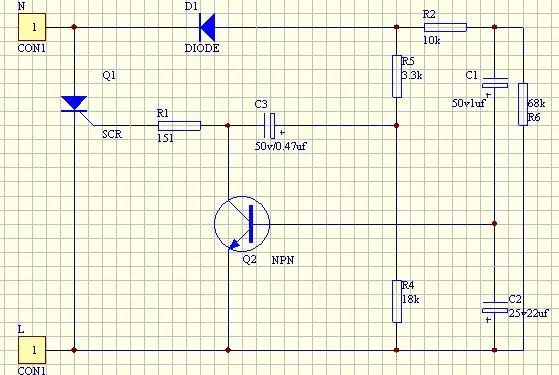

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/185071246611911.jpg');}"onmousewheel="returnimgzoom(this);">

L N 部分我畫的符號不適當,應該是接在燈管兩燈絲之間的,不是零火線間的

回復

廊橋星辰

LV.8

2009-07-03 13:51

@zero668

初上電.通過R4,R5分壓給SCR一個觸發電平.C1,C2延時.設1S.Q1通,SCR關斷.前面的燈管啟動.
這是電子啟輝器電路.或可用于HID啟輝.

回復

zero668

LV.4

2009-07-03 17:05

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/185071246611911.jpg');}" onmousewheel="return imgzoom(this);">

回復

zero668

LV.4

2009-07-03 17:08

@廊橋星辰

初上電.通過R4,R5分壓給SCR一個觸發電平.C1,C2延時.設1S.Q1通,SCR關斷.前面的燈管啟動.這是電子啟輝器電路.或可用于HID啟輝.

謝謝您的回答,那小電解C3的作用是什么?

回復

廊橋星辰

LV.8

2009-07-04 10:20

@zero668

謝謝您的回答,那小電解C3的作用是什么?

請問,你這線路是按實物畫的嗎.有點怪怪的.那個NPN是不是這樣接的呢.

回復

zero668

LV.4

2009-07-04 14:13

@廊橋星辰

請問,你這線路是按實物畫的嗎.有點怪怪的.那個NPN是不是這樣接的呢.

首先謝謝您對我帖子的關注,是按照實物畫的,我是幫我一個朋友調的,分110v和220v,畫好了板子,又幫他稍微調節了一下參數.現在他已經批量生產了,可以使用.
這個電路是對的,有一處不對,就是C3小電解正副畫反了.其它都對的.
謝謝您

回復

廊橋星辰

LV.8

2009-07-06 11:48

@zero668

首先謝謝您對我帖子的關注,是按照實物畫的,我是幫我一個朋友調的,分110v和220v,畫好了板子,又幫他稍微調節了一下參數.現在他已經批量生產了,可以使用.這個電路是對的,有一處不對,就是C3小電解正副畫反了.其它都對的.謝謝您

呵呵,這就對了.不客氣.記得有一家叫奇什么來著的用這樣的線路.9成相似.

回復
