當然導通了!改改吧

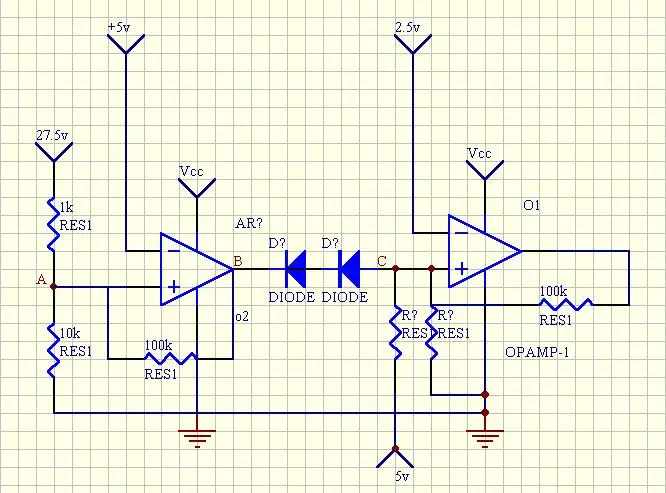

錯了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1058230365.jpg');}" onmousewheel="return imgzoom(this);">

LM339的高電平輸出是開路
比較器的高電平輸出是開路,必須要接上拉電阻的,
只有接了上拉電阻后,才可以輸出高電平的!

比較器LM339的高電平輸出是開路
比較器的高電平輸出是開路,必須要接上拉電阻的,
只有接了上拉電阻后,才可以輸出高電平的!

如果將比較器改為運放的話就可以了
如果將比較器改為運放的話就可以了.
將LM339改為L(zhǎng)M324的話,應該沒問題的了,注意管腳位置.

C3老兄,將比較器改為運放,恐怕不行哦
我剛才就是把它當運放分析了嘛,如果是運放的話,假如不接兩個二極管,B點電壓是0.5伏,而C點電壓是2.5伏,仍然是導通的嘛!所以如果是運放的話,左邊單元的反饋電阻應該由100K改為小于90.9K,或者右邊單元反相端的電壓應該由2.5伏改為小于1.9伏.

B點電壓是0.5伏?
B點電壓是0.5伏?他采用了正反饋,B點不是0.5V,而是VCC電壓的.是一種自保持的形式.

幫我看看這樣分析對不對?我是這樣分析的.
如過采用LM324則,不接二極管時,A點電壓5伏,流過1K電阻的電流為22.5毫安,流過10K電阻的電流為0.5毫安,則流過反饋電阻100K的電流為22毫安,則正反饋電阻100K的壓降為22伏,則B點電壓為-17伏(可是怎么可能呢?沒有負電源啊),但是又錯在哪兒呢?

幫我看看這樣分析對不對?我是這樣分析的.
如過采用LM324則,不接二極管時,A點電壓5伏,流過1K電阻的電流為22.5毫安,流過10K電阻的電流為0.5毫安,則流過反饋電阻100K的電流為22毫安,則正反饋電阻100K的壓降為22伏,則B點電壓為-17伏(可是怎么可能呢?沒有負電源啊),但是又錯在哪兒呢?

謝謝,我懂了.
謝謝KIKIN007發貼!

看看對不對哈?
運放接成正反饋形式,如果沒有電容形成振蕩,則輸出只可能有兩個狀態,高或低.假設左邊單元輸出為高,則正反饋后更高,最后鉗位于電源電壓.假如輸出為低,則A點電壓明顯高于反相端電壓,導致輸出高,通過正反饋,最后輸出還是會鉗位于電源電壓!

知道什么了,說說讓大家聽聽,

我試驗過加上拉電阻
我有在B的位置加一個上拉電阻, 但是那兩個二極管還是不能可靠截止,
在IN2+>IN2-的時候還是對C點有影響

我是這樣想的
我在做這個電路之前有查過339的內部結構圖, B點就是一個三極管的C極, 沒有接任何東東, 在IN2->IN2+的時候, 管子導通, C點電位被鉗位在1.5V左右, 實驗証明這樣是可行的, 于是我就估計在IN2+>IN2-的時候, 管子截止, 在B點接一上拉電阻后使得VB>VC, 我認為這樣一來那兩個DIODE應該可以截止了, 對C點無任何影響, 但實際上不是這樣, 無論我怎么弄, 還是對C點有影響, 實測結果為將C點電位拉低,不知何故?

將聯在B點的100K電阻CUT,不用
另外,你的上拉電阻是用了多大的.VCC是多少V.

C點電位低,請問是好多伏?
我認為不是左邊單元電路的問題,另請問O1的輸出電壓是多少?

回復諾亞方舟
O1是接一個光電耦合器發光管的負極 ,
+12V電源串聯一課1K的電阻到發光二極管的正極.

RE
O1的輸出接一個光電耦合器的發光管負極, 發光管的正極經一顆1K電阻到VCC(+12V).`

RE  C3
我在B點的上拉電阻是39K, VCC是30V.

opamp-1狀態不定,導致d1d2不能可靠截止.
請問vcc=?v  若r?=r?=100k 則opampo1狀態不定,o1 低電平輸出時將鎖定低電平;o1高電平輸出時將鎖定高電平.此時,ub端最多也就是高電平了,所以d1d2不能可靠截止.

問題出在op1上
問題出在op1上.

不要做無謂的討論了,實際測測吧!
1,請用萬用表或示波器測試B點的電壓,看看是高還是低?我認為應該是高,電壓應該約為VCC-1.4伏.否則我認為你的IC有問題,應該換個IC.
2,斷開D1,D2測試C點電壓,我認為應該還是低.
3,很可能你的右邊的單元(如果IC沒問題)周?chē)碾娮璧脑O(shè)置有問題,請給出R?R?的具體值.問題多半在這兩個電阻上.
4,請檢查你的線路是否和該原理圖一致.

意義不大
此乃初學者錯誤的電路,在此討論太多了.

謝謝各位
謝謝各位大哥的熱心, 在工作中思路沒農清晰, 讓各位見笑了,蕫兄教訓的對,我會努力的!

怎么有兩個一樣的帖子了啊?

!!!

我覺得很有必要!!
在設計時很容易忽略這些基礎知識!!

太幼稚了
你連這種問題都要問,你是哪一行的?
