個人疑問主要是對于工作狀態不理解!當有輸入是,譬如說輸入為12VDC,先是Q1導通,此時N1應該等于輸入電壓12VDC啊?則N2應該是-12V才對啊(N1與N2繞組數相同),那么C2就是24V了.
但我們知道,電容電壓是不可能突變的,就是說C2的電壓不能從0V突然變成了24V,反推之則N2不應該是-12,而是慢慢提高的,那N1的電壓也不是12V,而應該是從0慢慢提高的.那12V的壓降都降在誰的頭上了?

沒人幫忙嗎?只有自己頂一下了!55555555!~~~~~~~~~~````````

圖錯,Q1的BE結短路了.

恩,已修正,謝謝關注!

那R1和R2是并聯啦?

哦,不是,謝謝你的關注,線路圖我已經修正了!真不好意思!

高手們站出來說說原理

  好象是N1和N2互為儲能電感,當Q1、Q2一個導通一個截止時,一個電感上儲存的能量與另一個電感串聯.

老兄不能把整理好的圖發上來嗎?
讓大家學習學習啊!!

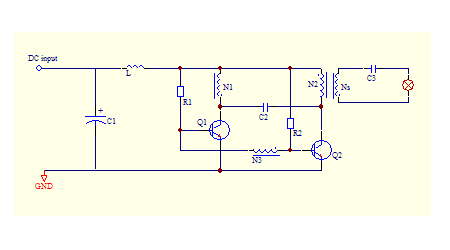

這個就是完整的線路圖啊,輸入是12VDC,輸出大約450VAC/5mA,是點冷陰機管用的.我做的時候就是參考之前已經做的的機種修改了一下變壓器的匝比而已,而實際原理其實并沒搞懂!
還忘高手幫忙說明一下工作原理!謝謝!

  那幾個線圈在不在一個磁芯上?

C2是個數值很小的電容,可能是100pF之類,作用是抑制三極管C極的電壓尖峰.整個推挽過程就跟普通的原理相似.

我也傳過一張類似的圖,也沒搞得太懂.L,C1是濾波Q1Q2是開關三極管.R1R2是扁值,N1N2N3N4都繞在一個變壓器上,一般為分段繞制.C3可不要.我曾經用于24VDC轉180VAC給一個40W的燈管點燈用的.N3是給Q1Q2的輪流倒通.Q1倒通給N2儲能,N1N2C2決定頻率.N1N2在幾百UH,N3在幾十UH.Q1Q2的基極最好加一個反相二極管保護.N3瞬間可產生上千伏電壓.燈點亮后降為幾百伏左右.

恩,的確是這樣的,我僅僅是不明白N1、N2上的壓降跟C2上的壓降是怎么變化的,我一直想列方程出來表示,但列不出來.正如前面我所問的,實在是不能理解啊.我測試過波形,可惜不能列印出來給大家看,12V的壓降有一部分是降落在前面的電感上的,但我沒法解釋的清楚,還望高手可以詳細說明一下,謝謝!

電路圖真難看.不能畫好看一點?

謝謝您的關注,我是剛學會用PROTEL的,對于這個電路圖,我不知道你怎么看的,或者是我不知道通常意義上的標準格式吧,我不覺得這個電路有什么問題,你可以詳細說明一下嗎?我也正好在學著畫電路圖,怎么要怎么樣子才算好看,還請指教!
真的非常感謝!

多看看別人的電路圖,對你畫圖能畫好一點有幫助.
這個電路好象是Royer,原理在書上有比較詳細的說明
