現在有很多LED驅動IC用于MR16燈杯3*1W的應用,據本人了解的實際情況是:DC12V經橋堆到BUCK的IC恒流350MA驅動3個串聯的1WLED,很多IC做不到的,因為BUCK電路工作是要有壓差的,有些廠家用減小輸出電流的辦法免強可以做到,就這樣還要選擇低VF的LED才可.這樣DC12電壓要足夠才可,往上偏可以,往下偏就不行了,亮度要下降了,這樣產品的電壓適應范圍太小了.要恒流輸出700MA驅動三顆燈就更別提了.
1.以前曾在電源網上看到一個貼子:說是一款I(lǐng)C,在壓差大的時候工作于DC/DC狀態,當輸入輸出壓差小于某一值時自動轉為LDO狀態.現不知道各位大俠有沒有接觸到這樣的IC,是否能用在這樣的狀態下呢?
2.如果用BUCK-BOOST方案,誰又有IC呢?效率能做到多高呢?
關于DC12V驅動3*1WLED,3*3WLED
全部回復(6)
正序查看
倒序查看

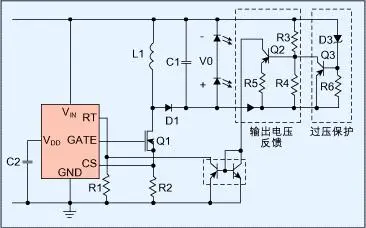

反壓電路我曾經在07年用9910做過,開關頻率80K,12V轉22v反壓,效率在85%左右,帶負載開路保護,貼出參考電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1968661247412492.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1968661247412492.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@banma2001
反壓電路我曾經在07年用9910做過,開關頻率80K,12V轉22v反壓,效率在85%左右,帶負載開路保護,貼出參考電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/1968661247412492.jpg');}"onmousewheel="returnimgzoom(this);">
您的效率很高啊,Q1導通電阻很小吧.一般buck電路從22V降壓到12V,效率也不會超過90%,buck-boost 從12V轉換到22V效率能做這么高,還真的不容易,外圍元器件要求很高.
0
回復
