請問這個電路為何不能完全關斷?還有30MA電流(附圖)

請問這個電路為何不能完全關斷?還有30MA電流

后來改進還是不行

全部回復(9)

只看樓主

正序查看

倒序查看

藍黑

LV.9

2005-08-31 19:58

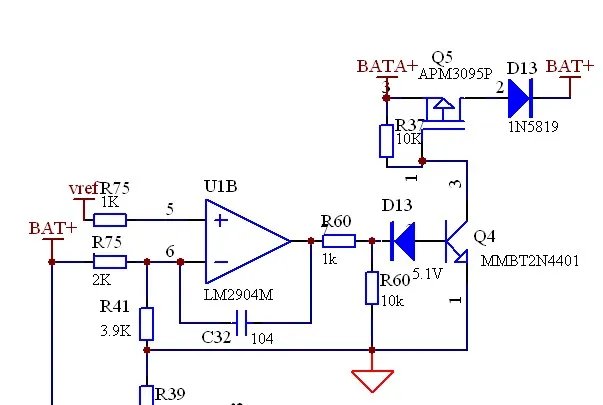

D13穩壓管5.1V.VCC是12V

回復

藍黑

LV.9

2005-08-31 20:00

此電路是給電池充電電路,充滿檢測關斷但關斷后電流還有30mA

回復

藍黑

LV.9

2005-08-31 20:04

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125489810.jpg');}" onmousewheel="return imgzoom(this);">

回復

njsuper

LV.1

2005-08-31 20:47

@藍黑

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125489810.jpg');}"onmousewheel="returnimgzoom(this);">

U1B要加正反饋,要有回差特性.可在U1B"十"與輸出之間接幾十K電阻即可.
