輸出濾波電感的問題

Viper22A, 10W的電源,輸出濾波電感加上后,帶不動負載,輸出端電壓下降得很厲害,Viper22A的工作電壓已經上升到保護電壓36V.將電感從33u減小到3.3u輸出才OK,此時Viper22A的工作電壓也正常,為設計值.請大家?guī)兔Ψ治鲆幌略?

全部回復(13)

只看樓主

正序查看

倒序查看

njyd

LV.8

2005-09-02 03:29

濾波電感是不是加在濾波電容前面了?

回復

mouldking

LV.4

2005-09-02 19:49

@njyd

濾波電感是不是加在濾波電容前面了?

我在濾波電感前再加上一個電容就好了.想省點成本也不行.

回復

rayruby

LV.2

2005-09-03 00:26

有原理圖沒有,看看圖或許能發現問題所在.我電路也有類似情況剛剛解決掉.

回復

njyd

LV.8

2005-09-03 03:08

@mouldking

我在濾波電感前再加上一個電容就好了.想省點成本也不行.

減小電感,只要能達到技術要求就行了.

回復

笑天

LV.3

2005-09-04 14:25

@mouldking

我在濾波電感前再加上一個電容就好了.想省點成本也不行.

反激式電源,你加在電容前面不行的.

回復

njyd

LV.8

2005-09-05 23:35

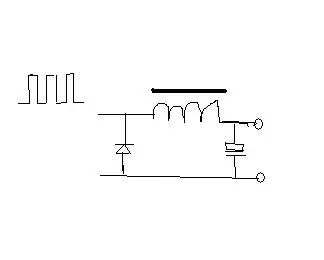

  今天想起一種串聯開關電源,里面用一只電感做濾波和儲能,有點象你的要求.
  在電感的前面與地之間接一只反向的二極管試試.
  這只二極管叫續流二極管.
  原理,前面脈沖高電壓時,電流通過電感輸出.
  前面脈沖低電壓時,電感中的儲能經負載、地、二極管形成回路.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125934514.jpg');}" onmousewheel="return imgzoom(this);">

回復

mouldking

LV.4

2005-09-06 10:13

@njyd

今天想起一種串聯開關電源,里面用一只電感做濾波和儲能,有點象你的要求. 在電感的前面與地之間接一只反向的二極管試試. 這只二極管叫續流二極管. 原理,前面脈沖高電壓時,電流通過電感輸出. 前面脈沖低電壓時,電感中的儲能經負載、地、二極管形成回路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1125934514.jpg');}"onmousewheel="returnimgzoom(this);">

這是一種正激電路,反激電路能這樣連接嗎?

回復
