1.LED的光衰,國內封裝的直插小功率這方面我很早以前做過試驗,大約在2000小時衰減至50%,現在應該好一些,日亞的A品標稱是15000小時,小功率貼片沒試過.國產1W大功率的試驗仍在進行,從07年4月到現在20000小時不到一點,衰減12%左右,預計按照你的那個標準應該可以超過40000小時.

2.LED的色溫偏差受溫度和電流影響較大,排除這些影響,我自己做的試驗偏差在100K-500K之間(不同色溫偏差不同)@50小時

3.這個完全看電源效率和LED發光效率,好的產品能做到80-85LM/W(有部分產品僅用30%的電流驅動,光效能超過90),差的30LM/W都做不到.

光效是要包括開關電源部分的功率,就是發光效率:輸入的總電能轉化成總光能的效率

LM/W=φLM/Pin
LED整燈的光效在小功率上,目前還難以提升到三基色節能燈的水平.

頂一下~!

首先對您的講課,我認為讓我學習了不少知識,但有幾個疑問想向文工學習
一,您說的LED沒有出照明標準,想問一下是不是可以參考家用照明的節能燈標準做比較:
1,光衰60%終止壽命(照明標準),LED大概在多少?
LED通常是按照光衰減到70%為壽命終結計算點.
2,0-100小時色溫不偏差200K(很多國家有這一項),LED色溫偏差在多少?
LED通常也是200K色溫.

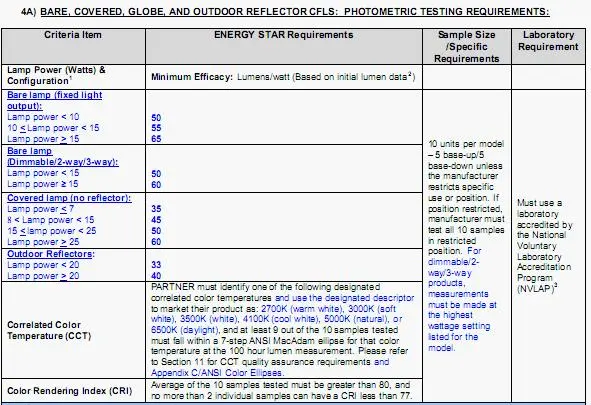

3,能效等級韓國一級68LM/W,二級63LM/W,三級58LM/W,LED在新能源中大概能達到幾級?(附圖美國能源之星要求)
用光效在100LM/W的LED,可以設計到效率在70LM/W的燈具,這一指標還會不斷增強.
以上在同一種情況下測試數據,能方便我學習參考嗎?
二,我在一個LED芯片研發工程師了解,LED自身有一定的頻閃問題,所以強制要求開關電源做好,即使做到理想要求也解決不了LED里面晶片的頻閃.不知道文工對其有什么看法?
LED本身有一定的頻閃這是第一次聽說,我想你還是搞錯了.電源造成的那是設計問題.
三,價格上和散熱上有沒有新的招數?
我們要求越來越高,成本也越來越低,價格最終不是問題.散熱設計高招就是解決散熱路徑,路徑越短效果越好,同時提高LED光效設計和電源效率設計.
向文工學習

對文工關于LED無頻閃的說法比較支持.玩LED也有三年了.用恒流開關電源驅動,使用中也沒有感覺到有頻閃的現象,倒是炫光很嚴重.
對于光效的要求,綜合價格,個人覺得以目前的成本限制,還是很難用到文工所說的用100LM/W的LED.目前科銳最好的批量白光產品才做到105LM/350MA驅動.價格也比較貴,一個能買普通的好幾個呢.

深圳北森的3528白光據說可以做到7.5LM@20mA,光效在110LM以上,價格0.5/PCS以下,具體你可以去了解下

相同功率的前提下,多個小功率拼成的光效本來就比單個大功率的高.最好的小功率還不止110LM/W,110LM/W是2007年上半年最好的光效.
君不見單顆10W以下是主流,1W 3W最受歡迎.單顆100W以上的就賣得少
光效固然重要,光衰也很重要.

1w光效不如小功率主要還是芯片尺寸小了.如果1瓦芯片尺寸超過55mil,光效很輕松的超過110.而且理論上,小功率的光衰應該小于大功率,只是針對小功率做這樣的封裝和散熱成本有點高而已

謝謝文工的回答,對于頻閃我想我了解程度肯定沒你們專業人事強,但對于LED這種點光源光效超過了熒光燈我還是心存疑慮,首先想問一下光源測試時,LED有聚焦,那如何測試它的真正發光,還有一點,做為光效,LED測試有沒有包括了開關電源的損耗?為了達到開關電源的更好效果,他自身的損耗在增加,會嚴重影響光效

對于1W的光效加大芯片尺寸提高光效的效果,我是不太清楚,不過如果真能那么提升得很明顯,價格也不會提升多少.我覺得作為LED光源制造商應積極發展.
小功率光衰最初大家都看好,認為大功率的發熱嚴重光衰會很快,小功率發熱較低,多個拼接時,熱量并不象大功率集中,理論上會光衰得很慢,所有就有小功10萬小時的壽命,你說的現象是事實,直插小功率的封裝的確影響了它的散熱.加速了芯片老化.
之前我也想用貼片的做小燈,問供應商,了解到貼片小功率因的生產良率問題.單個成本比草帽貴很多.

鄭工問得好!
的確對于LED燈的測量和節能燈的測量不是一個概念,LED最大的角度才180度.
而節能燈基本上是全空間進行光幅射.

謝謝,我就事論事,光效本身就是將電能轉化成光能的效率,所以想了解的更清楚點,學習的更徹底些,上海會展時,就想去看看網友,認識認識大家,結果沒碰到,聽了演講想提些問題,結果沒空子問,哈哈,不過還是網上我比較會問

其實對于文工在文檔中說的先恒壓再線性恒流的概念,去年只了解了個大約,以為是做大型系統照明的架構,理解為:AC-DC加線性恒流+LED=恒流精度1%.
今年的文檔較詳細,對在LED內部封裝好線性恒流模組的方向看起來很不錯,據我所知臺灣有一家公司在2008年下半年,做出了最大功率為5W,直接上110V交流電的LED產品,雖然那個產品的問題不少,比如光效低,受輸入電壓影響功率波動大,但他們在LED光源很小的空間內實現,并且功率因素為0.8,也是突破.按此技術的難度推算.做定電壓直流線性恒流,難度小很多,應會比較容易成熟,直接封裝在LED內部,省去恒流電源批量一致性和空間緊張的問題.對于小空間布板的應用是一個飛躍.電源市場也有一個統一的格局.
我也有問題請教文工:不知未來二年內LED光效提升的空間還有多少?離高導熱陶瓷散熱外殼的應用來有多久才能實現.

對于芯片尺寸的問題,你可以拿1w和3w比較,如果兩者是同一廠家用同一類型的芯片用同種封裝制造的同色溫的Led,如果把標稱3W當1w點肯定比1w的光效高.

因為一塊固定直徑的晶元切割成大尺寸芯片的數量要明顯比小尺寸芯片的數量要少很多.如果要想獲得相同數量的大尺寸芯片,那么晶元的直徑也必須放大,而大尺寸的晶元不是那么簡單就可以得到的,晶元廠可能需要一次性投入十幾億到幾十億,甚至上百億美元來引進設備,提高晶元工藝,所以大尺寸芯片的成本比小尺寸的晶元高的多,這也就是大尺寸芯片比小尺寸芯片貴的原因.

至于你說的貼片產能問題,那只是廠商的借口,主要還是他們實力不夠

樓上兄弟說的及時,在LED領域,我連門檻都還沒碰到,不過我對其非常有興趣,在不斷了解學習,不過LED陶瓷框架到看到過成品,大大省去了以前的金屬散熱(高成本)方案的不可行性.不過個人人為點光源始終有局限,加上另外一半還需要散熱,對其光輸出大大不利

LED光效和角度沒有關系,是LM表示;發光角度和照度有關系,是mcd表示.
100LM/W-LED設計出70LM/W燈具,包括了AC-DC電源效率和熱造成的光效減低.
