請問各位大蝦,我用TNY278做恒壓電源,怎么帶不了載呢,輸入寬電壓AC時,輸出DC30V,最大0.3A,變壓器參數如下:EF16磁芯,初級電感量1.0mH,經徑:單根0.25mm,初級匝數:100,0.25mm*3根次級:40.
反饋回路,原來打算用TL43的,發現DC輸出電流不能大于50mA,如大于此值則芯片保護了,輸出電壓降至5V左右,并不斷重啟.如果直接用穩壓管作反饋控制,也出現同樣的問題.
已經更換個不同牌子的好的芯片,都不行,是否是變壓器磁芯的問題呢?還是變壓器的電感量和匝數不對?請指教!
TNY278怎么帶不了載?
全部回復(7)
正序查看
倒序查看
@sz-263
LP調到過600左右,也是不行的.也試試你給的參數,謝謝banma2001
NP:NS=94(30AWG):24(26AWG)
LP 680uH
已經試過了,都不行.和之前我用的參數時一樣,偶爾還會炸機,內置MOS的D-S擊穿.就算有輸出電流(小于50mA),過三分鐘芯片也會自動啟動了,
按這樣的結果來分析,應該是變壓器的磁芯有問題了,只有找另一廠家打樣,再調試了.
LP 680uH
已經試過了,都不行.和之前我用的參數時一樣,偶爾還會炸機,內置MOS的D-S擊穿.就算有輸出電流(小于50mA),過三分鐘芯片也會自動啟動了,
按這樣的結果來分析,應該是變壓器的磁芯有問題了,只有找另一廠家打樣,再調試了.
0
回復
@banma2001
你最好是把圖貼出來,這樣才好分析

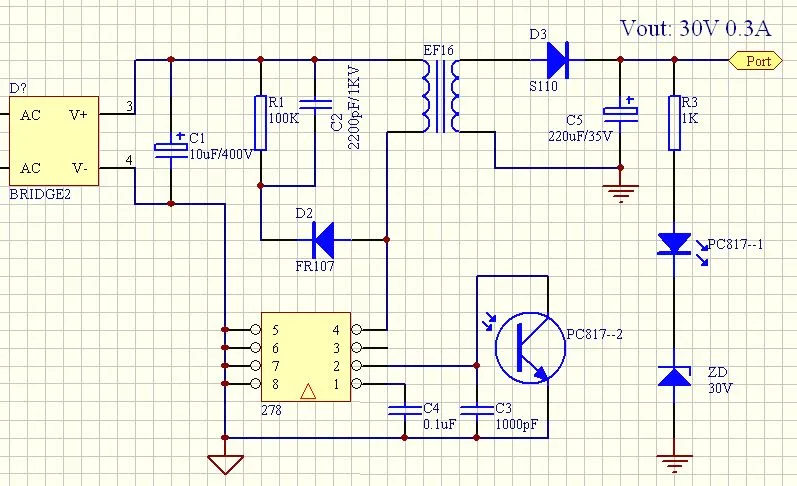

上傳原理圖,大概就是這樣應用.
