重點推薦:開關式恒流驅動CL6808

5至35V,內置1.2安培MOS管,有高側電流感應的高亮度LED驅動控制器,適應高頻電子變壓器驅動MR16

可提供驅動IC方案歡迎來電索取IC樣品 DEMO

013750931617 李先生
E-mail:neilnet@126.com
MSN:neilnetlee@hotmail.com
QQ:53750637 在線咨詢和留言

點擊這里給我發消息

規格書下載
CL6808

CL6808產品概述
CL6808是一款高側電流感應的高亮度LED驅動控制器,設計運用于高效驅動由高

于LED正向?qū)妷旱碾娫垂╇姷膯蝹€(gè)或多個串聯LED.該裝置的運作是在5V到

35V之間,提供了一個外部可調的高達1.2A的輸出電流.根據電力供應的電壓和外

部元件,可以提供高達32瓦的輸出功率.CL6808包括輸出開關和一個高側的輸出

電流傳感電路, 可利用外部電阻器來設定的平均輸出電流或由精心設計的直流電

壓或PWM信號來加載DIM腳來調節輸出電流.在DIM腳上加低于0.4V的電壓將關斷

輸出電流和開關動作,使該芯片進入低功耗待機狀態.CL6808的封裝為SOT89-5.

特點
◆ 簡單的低零件計數
◆ 寬輸入電壓范圍: 5V至35V
◆ 高達1.2A的輸出電流
◆ 開關控制及亮度的直流電壓控制和PWM控制由單腳實現
◆ 最大為1MHz的開關頻率
◆ 輸出電流的準確性:5 %典型
◆ 內建的LED開路保護
◆ 高效率(高達95 % )
◆ 高側電流感應
◆ 遲滯控制;無需補償
◆ 可調常數的LED電流
應用
◆ LED替換低壓鹵素?zé)魬?yīng)用
◆ 汽車照明
◆ 低壓照明工業
◆ LED后備照明
◆ 發亮標志
◆ 緊急照明系統
◆ 液晶電視背光

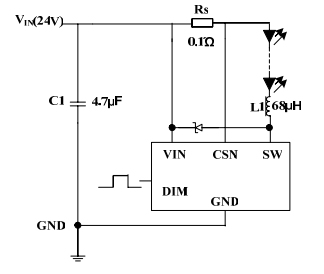

典型應用圖

管腳分布圖

全部回復(3)

只看樓主

正序查看

倒序查看

廣鵬微科技

LV.2

2009-07-15 16:36

本公司大量供應臺灣廣鵬科技(ADD)泉芯電子公司LED大功率驅動IC及其他各種電子元件.ADD Microtech(廣鵬科技)針對高功率LED(發光二極管)的不同應用推出解決方案
AMC7135與AMC7150.其中AMC7135是一款350mA超低壓差穩流器,主要應用于手電筒照明.AMC7150則是1.5A高功率LED驅動IC,主要應用于一般LED照明與汽車LED輔助照明.
AMC7135能以350mA恒定電流輸出推動1W的高功率LED,達到穩定亮度、增加電池總輸出功率的效果.其超低壓差、低靜態電流特性更延長了電池操作時間.無須任何外接組件,并具有輸出短路/開路保護與內建過熱保護裝置,適合應用在要求體積小與密閉空間的LED手電筒.
AMC7150則內建PWM(脈沖寬度調變)與功率晶體管,只需五顆外部零件.該組件輸入工作電壓在4V~40V間,最高驅動電流達1.5安培,可以驅動24W的高功率LED.工作頻率可由外部電容控制而達200KHz,只要調整外部電阻值即可達到變更輸出電流的目的.
A705,是AMC7135的升級版本.分電流段:120-140MA/140-160MA/160-180MA/180-200MA/200-220MA/220-240MA/240-260MA/260-280MA/280-300M,根據你的需求選擇.輸入電壓2.7-12V.
AMC7110/7111/7113/7114:電壓2.7-6V,電流分三路可調,PWM控制的.一路管腳可驅動三顆LED,它也可以跟AMC3202一起來用,可應用于彩屏手機/MP3/MP4/PDA等各種手持式產品上.
AMC7124:電壓2.7-6V,電流可調120/240/360MA.可驅動各種手機/數碼相機/攝像機等的閃光燈.
AMC3202:升壓IC,應用于各種大小尺寸LED背光源,電壓2.7-30V,自帶散熱片,電流可達1.5A.
AMC7140:可調光IC,電壓范圍5-60V,電流可達到500MA,PWM控制,可應用于各種可調光臺燈,與AMC3202一起可驅動大型電視或顯示器背光源.
AMC7169:保護IC,保護1W的LED.
VM7205:鋰離子電池充電管理IC,恒流恒壓的充電過程.
BY6618是一款高功率的LED驅動用的降壓轉換器.它包含一個誤差放大器,PWM比較器,邏輯控制電路和一個功率MOS管.
BY6618采用固定頻率電壓模式來調節LED電流,其200MV的低反饋電壓可降低功耗和提高效率.此外,BY6618還含有電流限制以避免輸出過載時對器件造成損害. 特點: 工作電壓:2.7-18V,內置高功率MOS管,高驅動能力:可以驅動3W高功率LED,效率可達到94%,固定開關頻率500KHZ.應用:汽車輔助照明,礦燈,MR16等等..
另外,幫客戶開發設計電路. 歡迎來電咨詢.
深圳市廣鵬微科技有限公司
聯系人:查桂節  皮碧芳
聯系電話:0755-82903763  82979245   82903754
手機:13316815239   13760244270
