高手們說下原理

1710咋工作?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1380241247694672.jpg');}" onmousewheel="return imgzoom(this);">
昨天上網到夜里1點  怎么也睡不著
看了  一晚上的書  到現在還不困呢
上來  計算些東西  順便來電源網轉轉

1UF達到一定電壓后,TIP雪崩導通,1710隨之導通...

此電路并非“雪崩”,而是當1U電容充電大于10K和1K分壓后導通,1710基極得電后導通.1U電容放電完畢后周而復始振蕩工作.

看錯了,不是雪崩.那不好,不干脆,管子易壞.

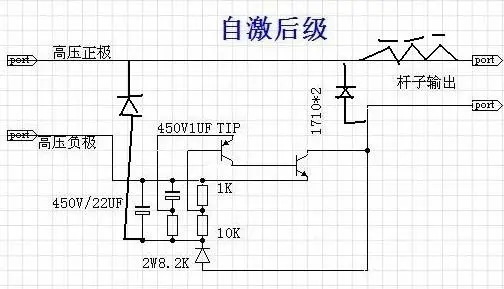

蟲兄,第一圖咋工作?

在TIP基極加振蕩器控制,頻率脈寬可調是否比這穩定.

..

10K調頻率
1UF 8.2K決定脈寬
注:圖上參數  不可靠

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391247746126.gif');}" onmousewheel="return imgzoom(this);">

那位高手 解釋一下工作原理好嗎  ? 看了不是很明白 啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1380241247746696.gif');}" onmousewheel="return imgzoom(this);">
這樣看 就順眼了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391247748997.gif');}" onmousewheel="return imgzoom(this);">

不知道這個電魚效果怎么樣

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1380241247758925.gif');}" onmousewheel="return imgzoom(this);">

分析的太詳細了啊 一看就知道原理了 強烈支持

由于D的存在,充入C1的電完成初次脈沖后被保存,用作振蕩供給電源.

C1的電容量在20uf的情況下,有足夠穩定的能量供給一個振蕩脈沖輸出瞬間所需的消耗《空閑時由D直接供電》,并且能保持電壓基本穩定.
所以C1的作用只是完成初次脈沖,C1容量在一般的情況下對頻率、脈寬的影響不大.

C1的作用最主要一點是完成初次脈沖,20uf電容,是用“硅”的電路不容易達到的,用“硅”的電路的C大多數不能夠用得這么大.20uf電容充放電時能量巨大,這個C1也就是該電路的精華.

大師我?guī)湍谶@里加一個保護電吧,做到短路不燒管.《忙,抽空上個圖士家討論一下》.

謝謝 加保護好 大家就可以采用這幾個電路了

大海兄
你的TIP有沒有畫錯

tby2008的電路和你不同哦

好像是你的圖是對的
就像 珊瑚蟲 說的是雪崩狀態
不然1710會進入放大狀態
功耗大大的

我認為C1無什么特殊的作用.
只是一個提供電路電源的角色.我個人認為還是在變壓器次級輸出另一組來供電,才能讓電路更加穩定工作.
由于1710并非工作在開關狀態中,1710還是會發熱很大.

樓上提出的pnp管會進入放大狀態 ,功耗增加,功率管會發熱這倒是事實.這個問題必須從新論證.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391247803882.gif');}" onmousewheel="return imgzoom(this);">

從上圖分析振蕩不建立.pnp管反接型成的穩壓管雪崩后不會再關閉.

雪崩后1UF迅速放完電,雪崩結束.

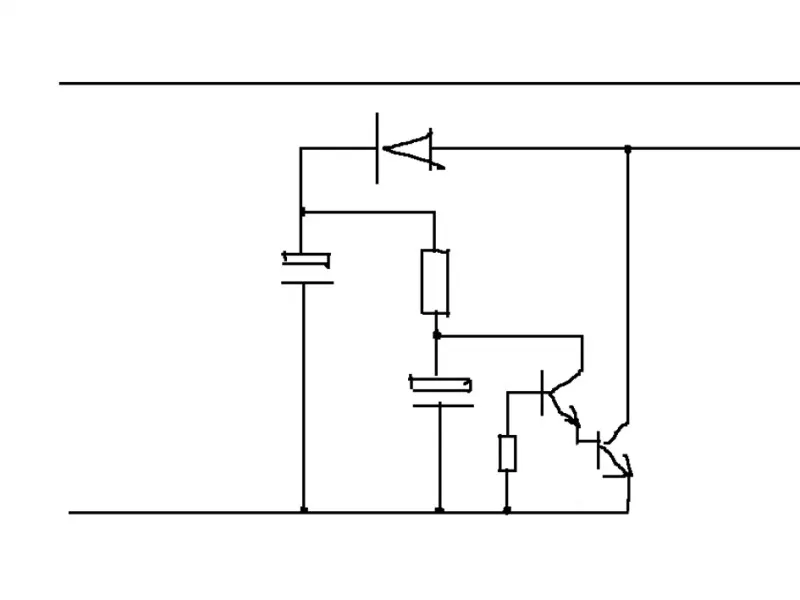

這樣怎樣呢?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2818961247808658.jpg');}" onmousewheel="return imgzoom(this);">

樓主的這個電路有點兒意思!

這電路用于低頻還是高頻自激啊

不知樓主  改進后  下水試機了嗎

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2893391247824825.gif');}" onmousewheel="return imgzoom(this);">

這個R在本圖沒有作用.

哪個R,管子NPN就有用了.PNP好象不行,7V左右導通.....
