磁環如何用在反激電源中?
求教各位高手,在反激電源中可否使用磁環作為變壓器.特別是在DC-DC中,初級電感量就幾十uH,我用鐵氧體磁環嘗試了一下,繞上3、4圈就足可達到這個電感量了,磁環又不可能開氣隙.所以特求教給位高手,在反激電源中可否使用磁環作為變壓器,若能,應該如何處理.跪求賜教,不勝感激!!!
全部回復(9)
正序查看
倒序查看
@fumiao
看來用磁環做變壓器對我這入門者來說還真有些困難啊.控制器我是用UC3843,目前的頻率為56K,磁環就是在市場上買的,Ae倒是可以測量但Bs就不好確定了.還有就是剛?cè)腴T,磁環本身有氣隙,我還是理解不了,望指點!

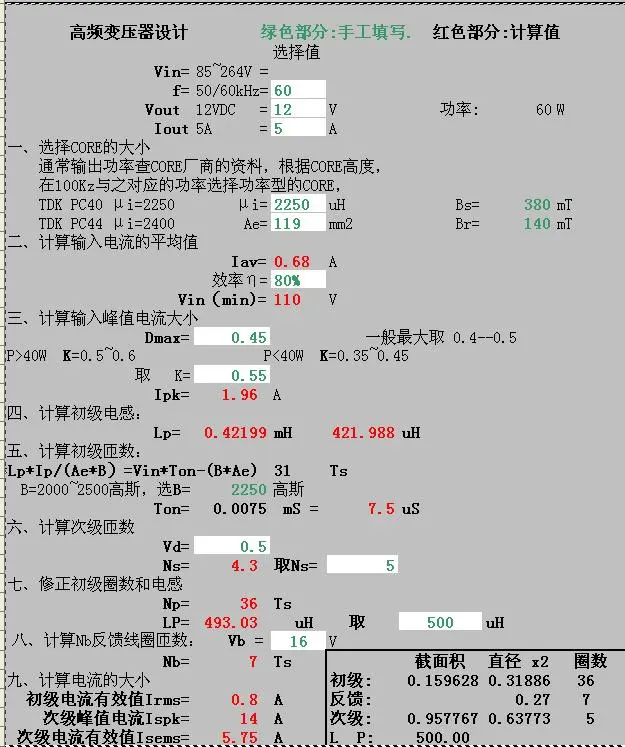

也是網友總結的東西分享一下吧!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3308291247735348.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3308291247735348.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@快樂大眼睛
也是網友總結的東西分享一下吧![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3308291247735348.jpg');}"onmousewheel="returnimgzoom(this);">
**此帖已被管理員刪除**
0
回復
磁環分均質磁環和粉心兩種.均質磁環比如鐵氧體、鐵鈷鎳、非晶等,特點是導磁率高,很少的圈數就能獲得可觀的電感量.但是不耐直流偏磁,一般用作變壓器、共模電感等.
非均質磁環一般是鐵粉芯、鐵硅鋁、鐵鎳鉬等材質,特點是導磁率低、不易飽和、耦合較好.但是導磁率隨B增加迅速降低,所以多用在差模濾波電感.
反激電源的變壓器屬于耦合電感范疇.所以應該用內部有氣息的非均質磁環.
如果用均質無氣息的磁環,雖然匝數少,很容易獲得預期電感量,但是卻很容易飽和,難于提高功率容量.
非均質磁環一般是鐵粉芯、鐵硅鋁、鐵鎳鉬等材質,特點是導磁率低、不易飽和、耦合較好.但是導磁率隨B增加迅速降低,所以多用在差模濾波電感.
反激電源的變壓器屬于耦合電感范疇.所以應該用內部有氣息的非均質磁環.
如果用均質無氣息的磁環,雖然匝數少,很容易獲得預期電感量,但是卻很容易飽和,難于提高功率容量.
0
