鹵鎢燈為6V/10W,亮度可調.我用占空比可調的方波(頻率100HZ)通過光耦(TLP521)控制場效應管(IRF640)直接給鹵鎢燈供電.可是測量發現S端電壓只能在0~1.6V左右可調,后將場效應管換成達靈頓管(TIP122)后,電壓仍只能達到3.6V,請問各位TX,我如何改進才能使鹵鎢燈在0~6V調節.
先謝過!
菜鳥請教PWM鹵鎢燈調光電路
全部回復(25)
正序查看
倒序查看
@heqi
電路?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126091744.gif');}" onmousewheel="return imgzoom(this);">
請問這種方式可行不?原理上有沒有問題
0
回復
@可可西里
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126091744.gif');}"onmousewheel="returnimgzoom(this);">請問這種方式可行不?原理上有沒有問題
可以用低壓MOS管電阻小, VDD要有15V左右.
0
回復
@changze
如果6V的電壓加到了10V,,,3.6V的燈泡上電壓還是不變的話,,,那就是你的vdd的電壓有問題了,,,,你可以這樣試驗一下,,,,用個MOS管,,,不要用晶體管,,,就可以試驗出來,,,是管子的原因還是電路的原因了,,,,
我實驗中發現:場效應管采用IRF640時,輸入直流電壓12V,空載輸出為9.8V,加上負載后電壓降到5.3V,而且IRF640發熱量相當大,損耗較大.請教高人們?cè)蚝卧?怎么加以解決?多謝了~~
0
回復
@可可西里
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126091744.gif');}"onmousewheel="returnimgzoom(this);">請問這種方式可行不?原理上有沒有問題
原理有問題按下圖做就可以了Q用P形的如IRF7204 7205等等
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127872900.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127872900.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@szhelong
原理有問題按下圖做就可以了Q用P形的如IRF72047205等等[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1127872900.gif');}"onmousewheel="returnimgzoom(this);">
不好意思圖搞錯了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127873340.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127873340.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@szhelong

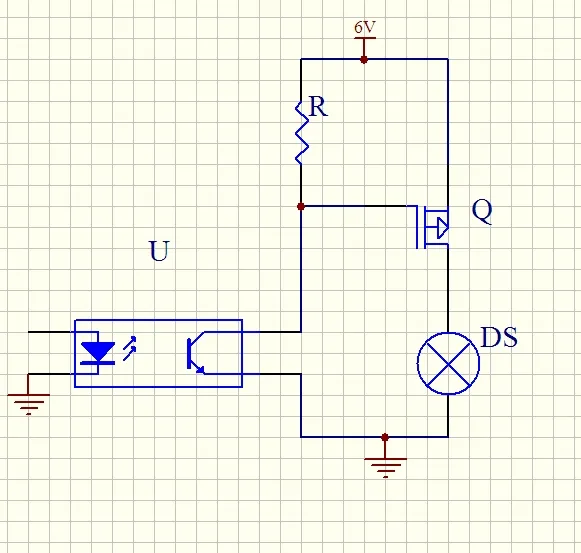

不好意思圖搞錯了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1127873340.jpg');}"onmousewheel="returnimgzoom(this);">
謝過,我馬上試試!!
0
