驅動加圖騰,場管、電瓶線發燙,高難問題求解,
我用6對75NF75管加8550+8050圖騰驅動,圖騰輸出電壓均勻,管和電源線發熱很厲害哦,,后來拆掉圖騰,管不熱,但電源線很熱,燙手.加圖騰和不加圖騰都聽到變壓器的聲音不清脆,有雜音,好像那種嗶嗶的聲音,關斷電容6.6UF時聲音好點,13.2UF時就很難聽了,下水后就不行了,怎么調都有雜音啊,空載電流很小的,但就是不行,電源線很燙的,電流很大,變壓器是沒問題的,曾用過的,我用的濾波是16V16000UF的矮胖子進口電容,驅動有問題嗎?還是場管管有漏電,軟擊穿,但空載電流也很小啊,0.27A啊,變壓器嗶嗶的響,電源線發燙,電魚沒效果啊,點燈很亮的,你能幫我分析分析嗎?我也做過幾個JJ了,那個驅動還是從其它JJ上拆來用的,變壓器也是用過的,是以前帶過4對管時用過的,那時沒有這樣的問題,現在管子用上6對了,卻出現這樣的問題,線發燙,變壓器有雜音,.,線路是用3對管時的線路參數一樣,就是管增加了3對.帶500W太陽燈不至于有這樣的問題吧,這個問題弄得我焦頭爛額的只好求救各位大師了,先謝了,
全部回復(17)
正序查看
倒序查看
@yechunlei

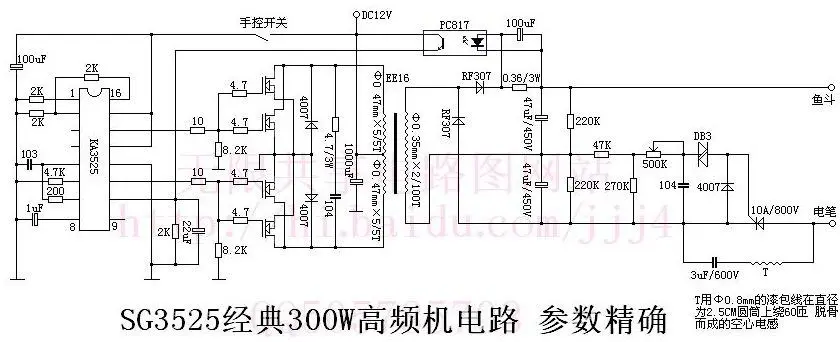

上圖
圖是
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3338781247888752.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3338781247888752.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhuohq
圖是[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3338781247888752.jpg');}"onmousewheel="returnimgzoom(this);">
RT參數又所變動
0
回復
@97cn.com
矮胖子是低頻電容,高頻電容一般是細高個的
我沒有更換矮胖子電容,旁邊加料一個4700UF50V的電解,把驅動重新整理電源濾波,加小的103瓷片電容濾高頻成分,,沒加圖騰,頻率電容472更換為332,經過這樣處理,就沒再出現雜音了,基本正常,倍壓電壓為440V,關斷用9.9+6.6UF,電感1.3mm84T,6對75NF75場管,今天下水感覺耗電,對魚不敏感,還沒有我的小JJ好用,感覺有點吃力,晚上去電海水,JJ發熱厲害,搞了幾條不知什么魚,二三指寬的,在海水里電感覺殺傷力還沒有我3對場管的JJ好.可能是波形不夠理想,唉,功率大的JJ不一定很實用,耗電啊,謝謝兄弟電器在QQ上的指點,
0
回復
@zhuohq
我沒有更換矮胖子電容,旁邊加料一個4700UF50V的電解,把驅動重新整理電源濾波,加小的103瓷片電容濾高頻成分,,沒加圖騰,頻率電容472更換為332,經過這樣處理,就沒再出現雜音了,基本正常,倍壓電壓為440V,關斷用9.9+6.6UF,電感1.3mm84T,6對75NF75場管,今天下水感覺耗電,對魚不敏感,還沒有我的小JJ好用,感覺有點吃力,晚上去電海水,JJ發熱厲害,搞了幾條不知什么魚,二三指寬的,在海水里電感覺殺傷力還沒有我3對場管的JJ好.可能是波形不夠理想,唉,功率大的JJ不一定很實用,耗電啊,謝謝兄弟電器在QQ上的指點,
我打算加個圖騰專用集成塊MC34152,看看有沒有改善發熱問題,以前看過電源網的帖子,好像有個人用過C34152后效果好很多,發熱明顯減少,就是貴了點,15元一個啊,有誰用過啊?說說經驗好嗎?
