2110抗干擾很差,保護也不行.

關鍵是一接上變壓器,供電電源就短路

上傳原理圖,大家看看!!

原理圖再傳

傳圖 3175561248082529.doc

將你的C15 D7 C23 R14 D12 R23 去掉.

我以前也有這樣的問題,只要把負壓這部分電路去掉就好了;還有就是把對應的IR2110的VS直接去LC1和LC2點上;

謝謝你們的回復,試驗過程中已經取消負偏壓部分的器件,但所說情況依然存在,變壓器接入后,表現為供電電源短路,此時為避免燒壞器件,沒有測到輸出波形.明天上傳未接入變壓器的輸出波形,大家多提寶貴意見.

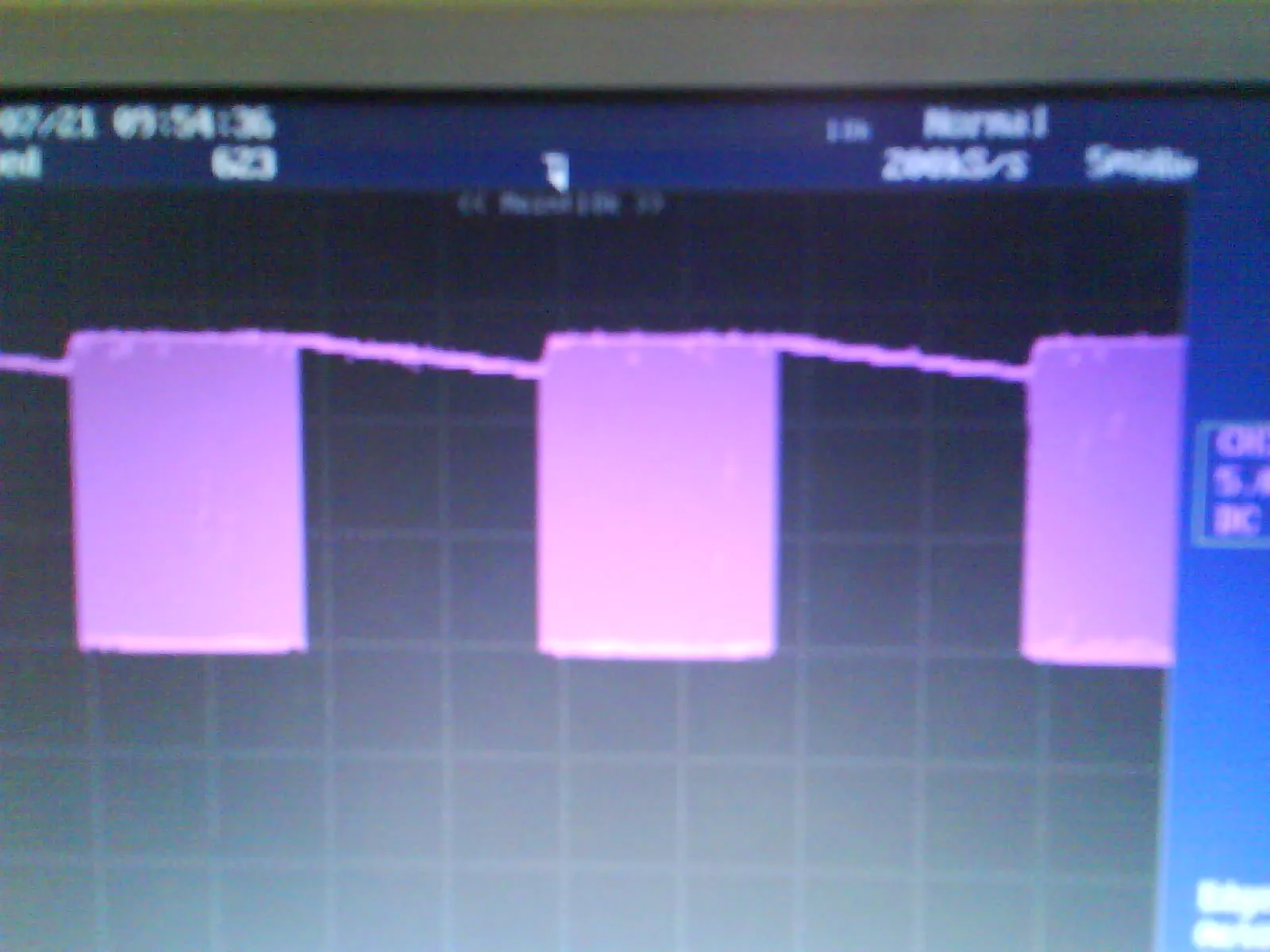

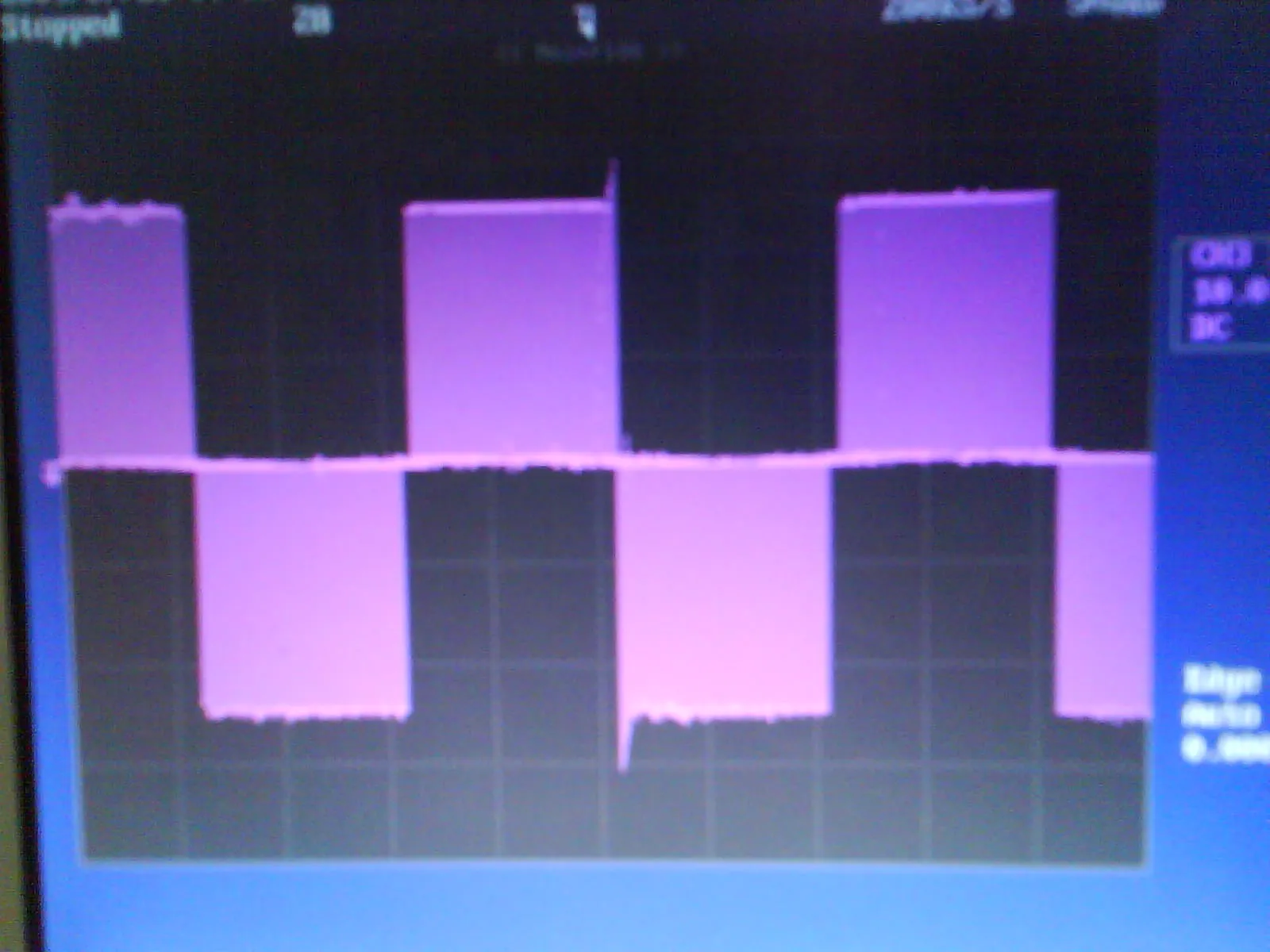

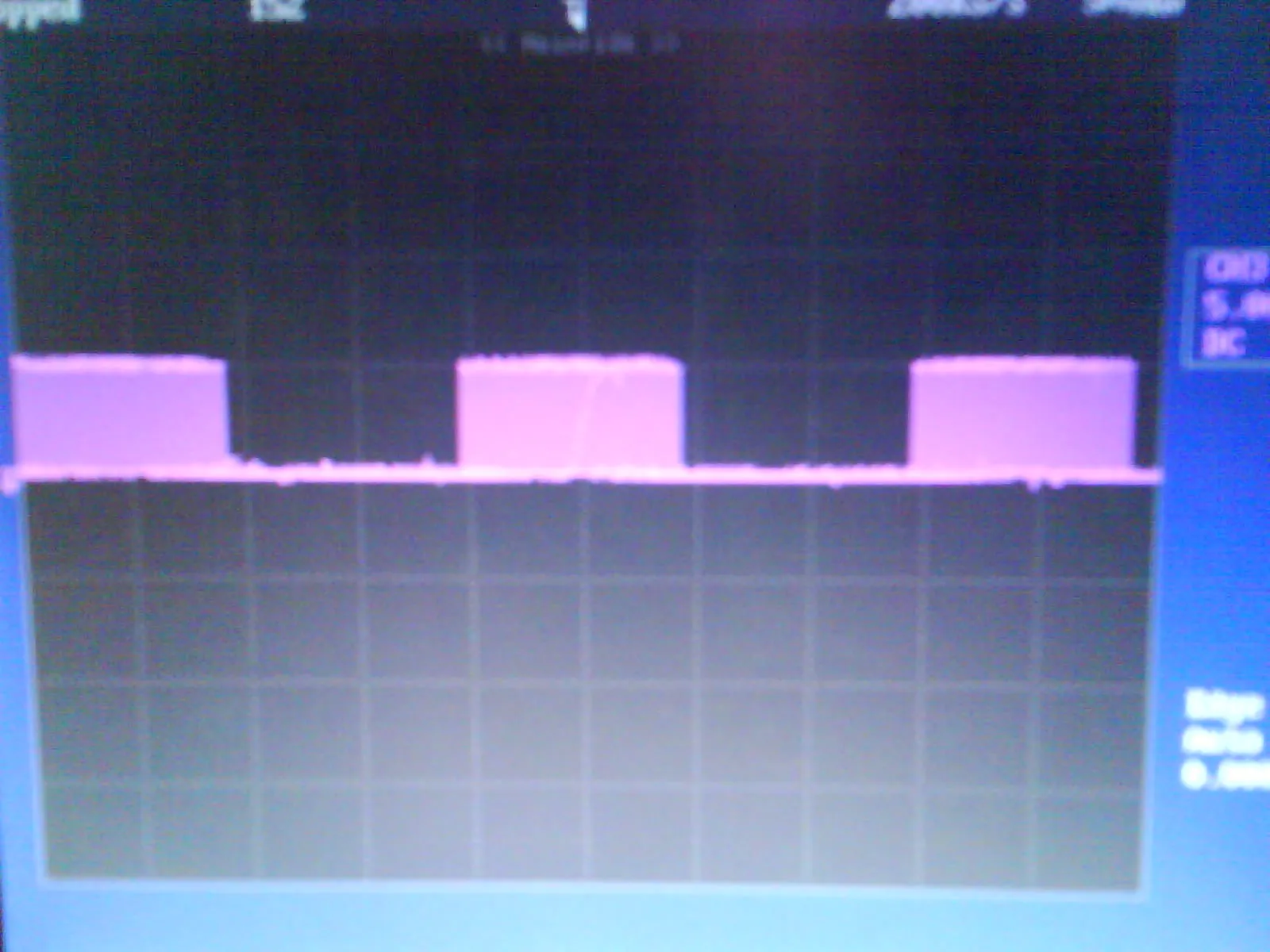

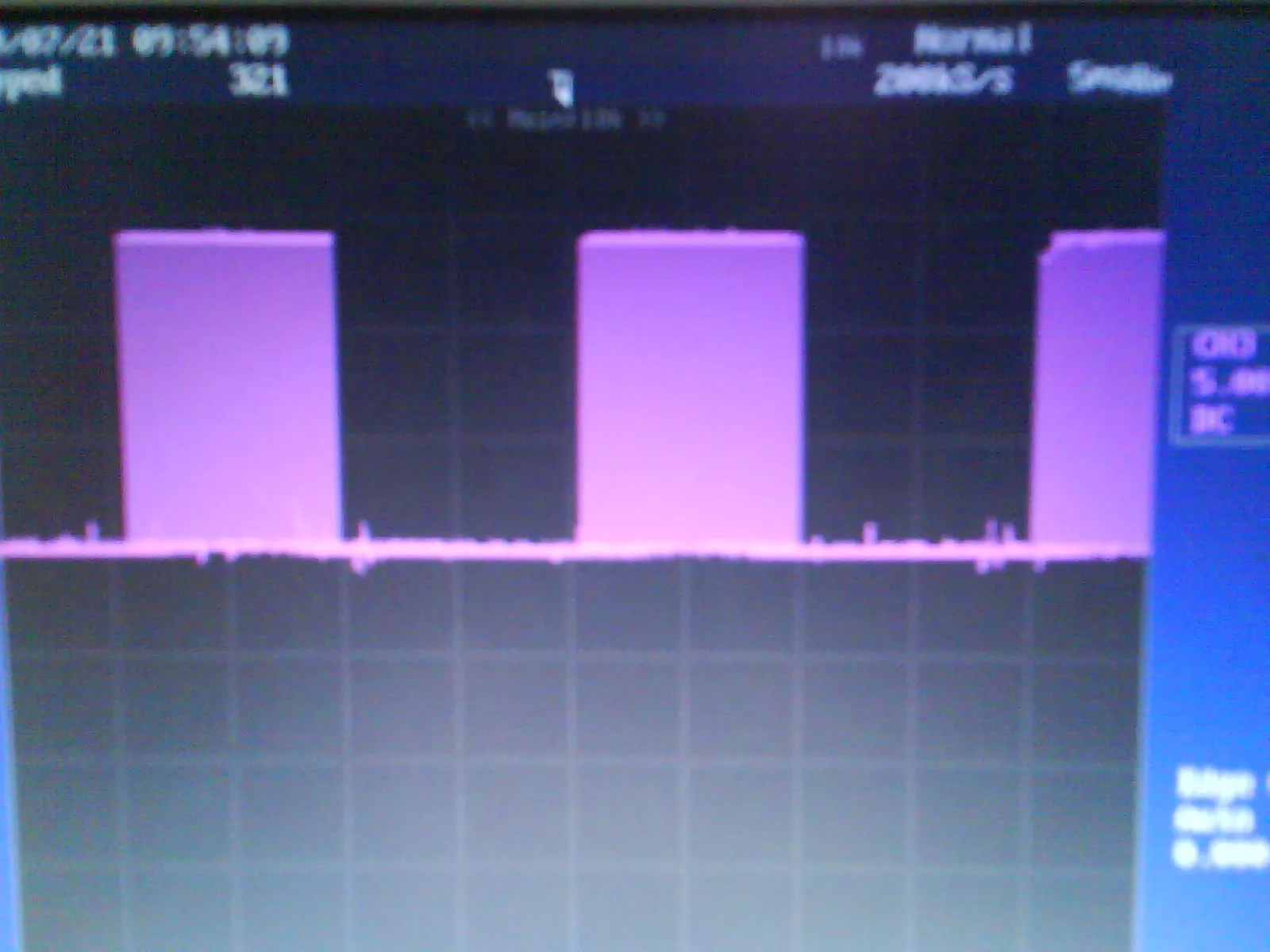

發送曲線圖文件,依次為IR2110的HIN、LIN輸入,LO、HO輸出,LC1和LC2間.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3175561248137625.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3175561248137636.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3175561248137643.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3175561248137648.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3175561248137654.jpg');}" onmousewheel="return imgzoom(this);">

你的MOS管子的導通電阻太大了,換MOS管,就會不會出現上電短路的情況了IRF2807試下

謝謝回復,請具體解釋一下導通電阻大小如何影響以至于產生電源短路情況的

對于升壓變壓器來說,原邊繞組的匝數都比較少,所以電阻值很小,如果用導通電阻大的MOS管,MOS的壓降會很大,相比來說變壓器的原邊的壓降很小,這樣就會出現輸入電流很大,認為是短路了

手頭沒有IRF2807,利用IRFZ48N替代試驗,其導通電阻16毫歐,剛試驗完畢,依然還是電流非常大,百思不得其解,郁悶!!!

你的載波頻率是多少的?
你的變壓器的原邊漏感是多大的?

載波頻率20KHz,EI型變壓器,AC15V/AC220V,600W,漏感沒有測過,只知道短路次級線圈測量,需要什么測試儀器?問過壇子里的朋友,說這類變壓器漏感大概在幾十到幾百毫亨,一般可以滿足濾波(濾波頻率保證在50Hz基波的10倍)要求.

變壓器是用硅鋼片的嗎?測量電感,用電感表呀,漏感不合適的話空載電流會很大的

沒有電感表,漏感大大合適呢?

變壓器是硅鋼片的

變壓器用的是EI硅鋼片是沒有太大問題,你的材質是用的H18還是z11的?我上一份我們生產過的2000W圖紙給你參考一下,希望對你有用;
一個是用的IR2110的是比較早的;另一個很穩定的方案,但成本高一些;
IR2110: 1058301248181940.rar ;
2000W PDF: 1058301248182014.pdf

謝謝你,關于ir2110的文件是什么格式,打不開?

是用PROTEL 99SE的原理圖文件;

你好,能留下你的聯系方式嗎?比如QQ

請問你的圖中升壓變壓器的次級電壓為什么是AC260V這么高呢?根據國家標準,正弦波逆變器電壓允許波動范圍209~231V.目前我的電路空載時輸出電壓AC220V,50HZ,但空載電流高達1.7A,咨詢變壓器廠家,變壓器空載電流僅70~80mA,漏感值廠家也沒測過,原因不明,有沒有設計過變壓器的朋友能解答.

沒有呀!我輸出是120V的;沒有260V那么高!;當輸入12V時,H橋輸出到變壓器的有效值在7.5-8V左右,你可以按這個值來定你的匝比7/230;如果要空載電流小一點,可用14/460,但銅損會大一些;這個要你自己衡量;

你的電源做的是多少V供電的?你的MOS換成什么了呀?
你找只電感表測下變壓器的原邊漏感是多少?還有你的濾波部分怎么做的?這些都影響空載電流的

DC24V供電,MOS管用的是IRFZ48N,原邊漏感暫時測不了,濾波采用的是變壓器漏感加CBB無感電容2.2微法,目前波形正常,就是空載電流太大.

波形好了嗎?

我們也是常用的IR2110,找了些相關的資料,在這個帖子上附有有關IR2110的解讀http://bbs.dianyuan.com/topic/479511.希望對你能有所幫助.

波形正常,只是空載電流過大,原因不清.

非常感謝你提供的資料,很全面,謝謝!希望多交流.
