怎樣把高頻變壓器器的功率加大?

我用TOP223Y做的一個電源 全電壓輸入,輸出12V 960mA 現在高頻變壓器(E16)和TOP223(帶散熱片)都燙手,工作5分鐘左右輸出電壓就閃.我現在想把輸出電流提高到2A,變壓器應該怎樣改?
全部回復(17)
正序查看
倒序查看
www2009
LV.4
2
2009-07-23 17:14

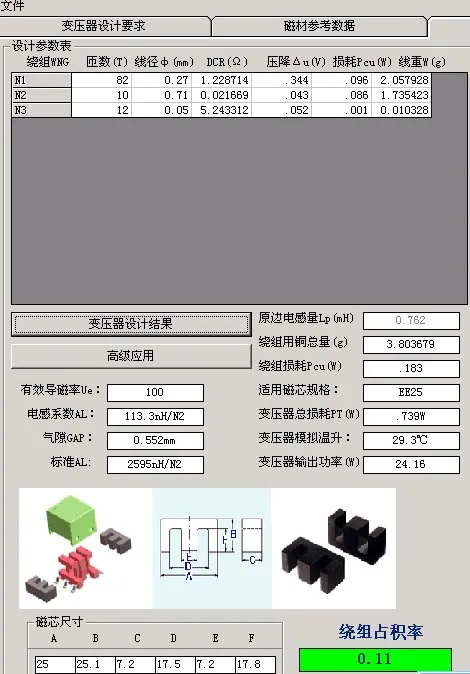

用這個吧

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3408321248340449.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
jim li
LV.8
3
2009-07-23 20:44
變壓器小了.
0
回復
www2009
LV.4
4
2009-07-23 22:19
@jim li
變壓器小了.
EE25還小啊,
0
回復
zwb4835
LV.2
5
2009-07-24 08:11
@www2009
用這個吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321248340449.jpg');}"onmousewheel="returnimgzoom(this);">
大俠,你這個是什么軟件啊,可否介紹一下呢
0
回復
itmsz
LV.5
6
2009-07-24 11:04
@www2009
用這個吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321248340449.jpg');}"onmousewheel="returnimgzoom(this);">
這軟件是我的,大俠你哪公司的啊
0
回復
zwb4835
LV.2
7
2009-07-25 08:04
@itmsz
這軟件是我的,大俠你哪公司的啊
軟件是你自己設計的啊,高手,可否分享一下呢,我是做LED照明的,公司是www.bfb-100.com
0
回復
teleda
LV.7
8
2009-07-25 11:43
@www2009
EE25還小啊,
磁通量有多大?
0
回復
835041560
LV.5
9
2009-10-12 21:35
@www2009
用這個吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321248340449.jpg');}"onmousewheel="returnimgzoom(this);">
你這個軟件設計出來的變壓器能用嗎?能發個給我嗎?
0
回復
qingxuan
LV.2
10
2009-10-15 19:28
@www2009
用這個吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321248340449.jpg');}"onmousewheel="returnimgzoom(this);">
www2009:你好,能給個軟件嗎?
我的郵箱:freewheel@163.com
謝謝
0
回復
2009-10-16 20:23
@teleda
磁通量有多大?
變壓器是足夠大的,30瓦都有余,是設計出了問題,按下面的方法做吧,肯定沒問題:
初級:90圈,用0.21mm以上的線徑(電感量應該在1.2-2.0mH間).
副繞組:14圈,用0.21mm以上的線徑.
次級:14圈,用0.31mm以上的線徑,3根并繞.
氣隙:0.07-0.1mm,最簡單的辦法是,用普通的A4(70-80克紙)一張墊磁芯即可.

祝你成功!
還有,不要過分相信設計軟件,只可參考!

另我這里有更簡單的線路更簡單的IC,有需要的話可給我聯系,資料備索:
qq:279376042,kianoi@163.com
0
回復
2009-10-16 20:32
@zwb4835
軟件是你自己設計的啊,高手,可否分享一下呢,我是做LED照明的,公司是www.bfb-100.com



0
回復
huiyong828
LV.5
13
2010-01-27 23:39

個人考慮14W的采用EE20磁芯就夠了

工作頻率100K，

NP:76 （0.21mm*2)

NS:8   (0.35mm*5)

NB:4   0.21mm

氣隙估算0.25mm

工作在臨界連續狀態，峰值電流0.55A,輸入電容20UF

請你測試下是否可行

我現在也在有這個芯片做小功率電源，以后多多請教

0
回復
itmsz
LV.5
14
2010-01-28 12:29
@huiyong828
個人考慮14W的采用EE20磁芯就夠了工作頻率100K，NP:76（0.21mm*2)NS:8  (0.35mm*5)NB:4  0.21mm氣隙估算0.25mm工作在臨界連續狀態，峰值電流0.55A,輸入電容20UF請你測試下是否可行我現在也在有這個芯片做小功率電源，以后多多請教
**此帖已被管理員刪除**
0
回復
teleda
LV.7
15
2010-01-28 13:19
@itmsz
**此帖已被管理員刪除**
不錯！
0
回復
wenbingkui
LV.3
16
2011-01-07 16:20
@teleda
不錯！

真的很好！大俠給我也發一份吧！謝謝

我的郵箱是：840887569@qq.com

0
回復
towmon123
LV.1
17
2011-04-17 15:15
@wenbingkui
真的很好！大俠給我也發一份吧！謝謝我的郵箱是：840887569@qq.com

你好，能發一份給我嗎？我我用你的連接，不能進入你的網站。我的：1277715053@QQ.COM

0
回復
謝厚林
LV.12
18
2011-04-17 22:43
@towmon123
你好，能發一份給我嗎？我我用你的連接，不能進入你的網站。我的：1277715053@QQ.COM
PI的軟件只能算TOP24和TOP25和TOP26系列
