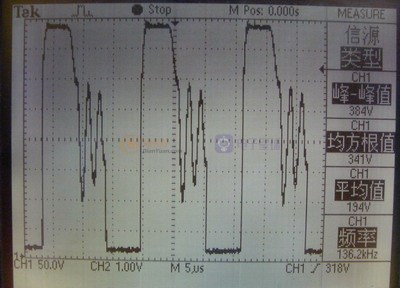

1. 在將R3短路時,即取消PFC電路,輸出為330mA,接近設定值.TOP255 漏極波形如下,關斷振蕩很嚴重

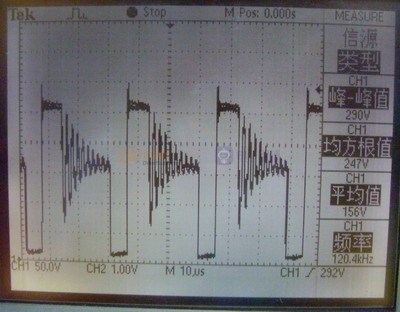

2. 將PFC電路接入,輸出就變成240mA,且閃爍不穩定,漏極波形如下

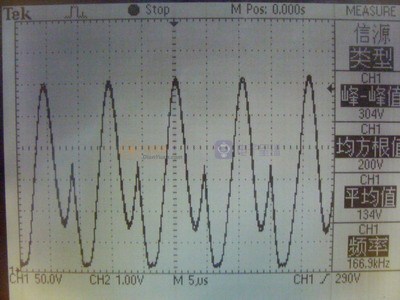

電解C4上的電壓升到300V, 電阻R3的波形
R3溫升很高,并且L2,L3的溫度都比沒接入PFC要高很多.

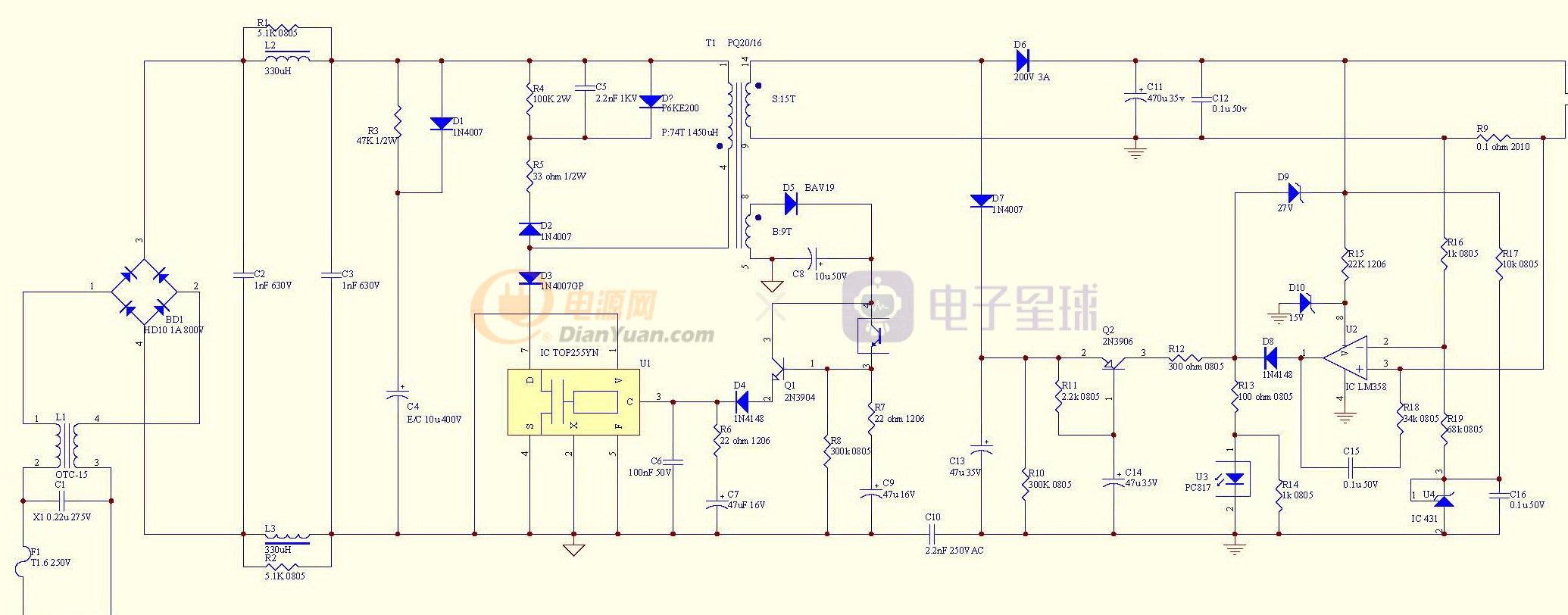

請高手幫忙看看,我這個PFC電路有沒有問題,因為我要做寬電壓輸入,但現在輸入230V時 電解上的電壓就要超450V了,這個電路這么高的電壓是正常的嗎,如果不是,有沒有辦法?
另外漏極的波形能不能改善?
謝謝各位大俠~~
