XL6003是一顆突破傳統電路拓?fù)浣Y(jié)構,結合HVBCD工藝,大電流,高壓DC/DC升壓恒流LED驅動IC,
(1)它具有較寬的直流3.6V到36V輸入電壓范圍(低壓可以兼顧鋰電供電)
(2)最高升壓可到42V,可驅動串聯12顆1W LED(同比其它品牌多驅動4~5顆LED)
(3)大電流1050mA持續電流輸出,可驅動1W LED12串3并或3W LED12串
(4)EN腳可實現PWM調光,且自帶軟啟動功能
(5)低至0.2V參考電壓,可以有效提高系統效率
(6)輸出42V過壓保護功能
(7)內置過熱保護功能
XL6003應用簡單,普通DC/DC升壓拓?fù)浣Y(jié)構,效率高達92%,適用于基于LED的汽車,路燈,
太陽能燈及LED背光驅動的應用.
深圳勁銳科技同時提供下列LED驅動IC
1．XL4001 MR16射燈,LED裝飾照明
2．非隔離,高壓600V LED驅動IC,AC/DC XL5002 (1W/3W/5W 最高到任意顆串聯)
3．Buck XL6404 (1W/3W LED 最高到14顆串聯) XL6405 (3W/5W LED 最高到14顆串聯)
XL4001 (1W/3W LED 最高到10顆串聯)
深圳市勁銳科技有限公司
公司地址:深圳市福田區新聞路景苑大廈A座602室
電話:0755-83088967 手機:13510741902 胡先生
Email:janon@jinrui-tech.com QQ:735725081
網站:http://www.jinrui-tech.com/ MSN:janon_jinrui@hotmail.com
XL6003 Datasheet.pdf
XL6003單片IC驅動串聯12顆1W LED
全部回復(6)
正序查看
倒序查看
@jacky-li
**此帖已被管理員刪除**

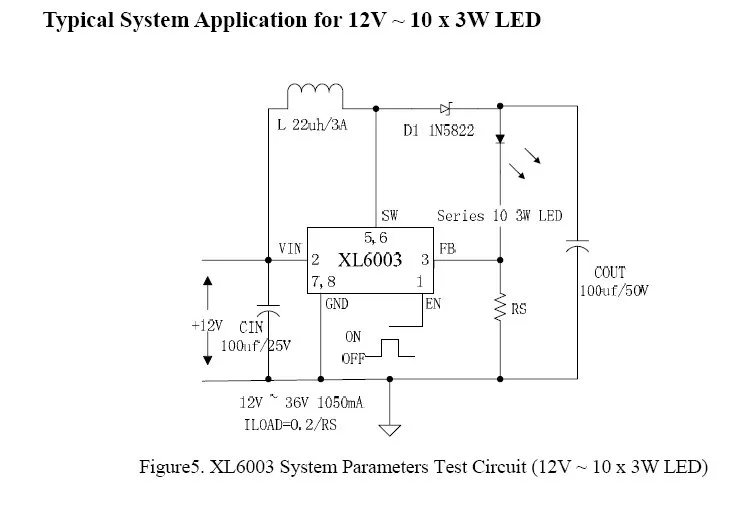

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3362361251706166.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3362361251706166.jpg');}"onmousewheel="returnimgzoom(this);">

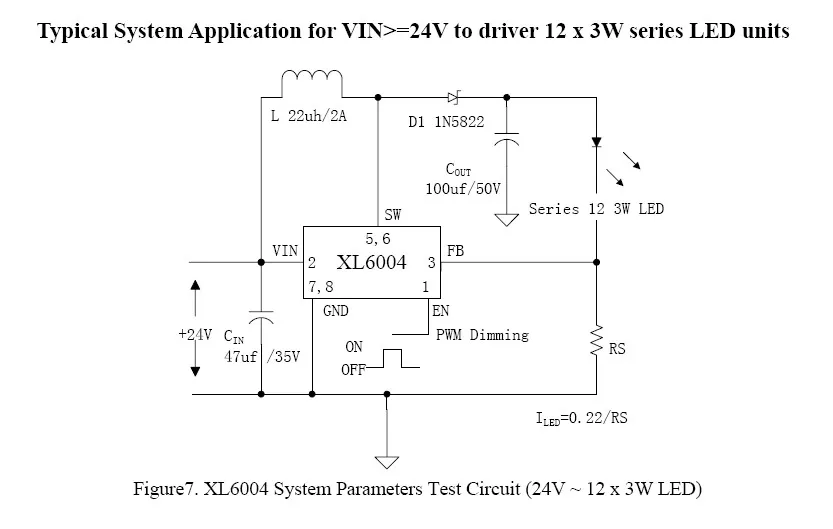

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361256551548.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
