直流熒光燈電流大

我根具論壇里的帖子自己做了一個直流熒光燈,空載電流1A工作時2.5A,以為初級匝數不對改為22T+22T結果空載電流到了1.5A工作時為3A不知道是什么原因.還請個位前輩指點.
全部回復(33)
正序查看
倒序查看
iec2005
LV.4
2
2005-09-11 21:11
L 是多少
0
回復
iec2005
LV.4
3
2005-09-11 21:12
@iec2005
L是多少
變壓器小了,用EE25就好點.
0
回復
2005-09-11 22:24
104大了!減半試一下.
0
回復
game
LV.2
5
2005-09-11 22:44
@iec2005
L是多少
沒有測!就是在普通的電子鎮流器的磁環上要了6圈.
0
回復
game
LV.2
6
2005-09-11 22:44
@fjqing8888
104大了!減半試一下.
是啊!試一下
0
回復
game
LV.2
7
2005-09-11 22:48
還有一點!三極管熱的厲害!10秒鐘就熱的燙手,不一會就燒壞了
0
回復
ebenshi
LV.8
8
2005-09-11 23:04
@game
還有一點!三極管熱的厲害!10秒鐘就熱的燙手,不一會就燒壞了
負載為多少W的?槽路電容偏大,將激勵繞組改為5T試一下,試驗結果請告訴大家．
0
回復
hanjie_y
LV.3
9
2005-09-12 07:38
1K,1K,10T:10T:2T:450T
0
回復
fjqing8888
LV.3
10
2005-09-12 09:39
@game
還有一點!三極管熱的厲害!10秒鐘就熱的燙手,不一會就燒壞了
請把實驗結果通知大家,一起學習.
0
回復
game
LV.2
11
2005-09-12 11:23
@ebenshi
負載為多少W的?槽路電容偏大,將激勵繞組改為5T試一下,試驗結果請告訴大家．
負載11W,電容換成2200p的沒有改善還是老樣子.
0
回復
game
LV.2
12
2005-09-12 11:27
@hanjie_y
1K,1K,10T:10T:2T:450T
試一下!D882被燒光了!買回來就試!
0
回復
chym
LV.7
13
2005-09-12 17:22
@game
試一下!D882被燒光了!買回來就試!
你這個功率范圍用330太小適當加大,L不能用磁環,用8*10或9*12左右的工型磁芯0.1~0.15MH的電感量,E19也不行,我試過最多就6~7W,11W
用E20吧,其余沒多大問題.(E20要加一點氣隙)
我做過是470一個加在4匝驅動繞組的中心抽頭上,工型8*10,0.1MH,
12+12:500,E20,0.2氣隙
0
回復
game
LV.2
14
2005-09-12 21:42
@chym
你這個功率范圍用330太小適當加大,L不能用磁環,用8*10或9*12左右的工型磁芯0.1~0.15MH的電感量,E19也不行,我試過最多就6~7W,11W用E20吧,其余沒多大問題.(E20要加一點氣隙)我做過是470一個加在4匝驅動繞組的中心抽頭上,工型8*10,0.1MH,12+12:500,E20,0.2氣隙
收到!謝謝前輩指點!試驗一下.
0
回復
ailisong
LV.2
15
2005-09-12 22:32
@game
收到!謝謝前輩指點!試驗一下.
L不能用磁環用工字電感0.6mH,104改103,330加1K.
0
回復
czlxqj
LV.4
16
2005-09-12 22:57
磁芯的氣隙太大了,
0
回復
wei8511727
LV.7
17
2005-09-13 11:55
@czlxqj
磁芯的氣隙太大了,
我好像不用氣隙啊!!!
0
回復
game
LV.2
18
2005-09-13 12:28
@wei8511727
我好像不用氣隙啊!!!
不用氣隙怎么行?變壓器會叫的.
0
回復
wei8511727
LV.7
19
2005-09-13 13:40
@game
不用氣隙怎么行?變壓器會叫的.
那你用多大電感量次級電感量500T
0
回復
dujunxi
LV.5
20
2005-09-13 14:40
我昨天剛做過,2U-9W,L為10*12工字型電感,330為3.3K,15T為12T,3T為4T,500T為380T,102*2
0
回復
2005-09-17 15:34
先說句題外話:象這種市場上早已成熟的產品,沒有必要自己來開發!買一個來一看就結了．

提供一下我的產品的參數:變壓器 6T 6T 2T 425T;L用9*12工字電感,80uH.  輸出用151電容限流．點11W  1U燈管 電流為0．5A(注:用6V電池供電)． 諧振電容用同樓主一樣104,基極電阻用330可不變,影響不大．

對于樓主的試驗,我認為三個方面關較大．1,電路準諧振一定要調節好．如我原來用80uH 474 磁芯溫升達60度．換104后降了20度．    2．變壓器磁芯,最好用PC40的,以前用拉積貨,換后又降20度溫升．  3．樓主電路工作電流大的主要原因是:就是輸出限流電容太大,象這種直流熒光燈,在我所見過的電路中很少達到XX2數量級電容的．相信樓主改用XX1數量級后,必定效果立現．

以上指手劃腳,請各位行家不要笑話,有誤之處,歡迎斧正!!
0
回復
2005-09-17 15:40
@huangjingshe
先說句題外話:象這種市場上早已成熟的產品,沒有必要自己來開發!買一個來一看就結了．提供一下我的產品的參數:變壓器6T6T2T425T;L用9*12工字電感,80uH.  輸出用151電容限流．點11W  1U燈管電流為0．5A(注:用6V電池供電)．諧振電容用同樓主一樣104,基極電阻用330可不變,影響不大．對于樓主的試驗,我認為三個方面關較大．1,電路準諧振一定要調節好．如我原來用80uH474磁芯溫升達60度．換104后降了20度．    2．變壓器磁芯,最好用PC40的,以前用拉積貨,換后又降20度溫升．  3．樓主電路工作電流大的主要原因是:就是輸出限流電容太大,象這種直流熒光燈,在我所見過的電路中很少達到XX2數量級電容的．相信樓主改用XX1數量級后,必定效果立現．以上指手劃腳,請各位行家不要笑話,有誤之處,歡迎斧正!!
工作電流為0．8A左右!!(上述誤)
0
回復
2005-09-17 15:43
@huangjingshe
工作電流為0．8A左右!!(上述誤)
另外限流電容由于用151,太小,很難用CBB做,用的是瓷片的,一定要用最好的,否則會燙手(100度左右)．用得好的話,溫升不會超過10度．
0
回復
fjqing8888
LV.3
24
2005-09-20 10:00
@huangjingshe
另外限流電容由于用151,太小,很難用CBB做,用的是瓷片的,一定要用最好的,否則會燙手(100度左右)．用得好的話,溫升不會超過10度．
應該用聚已烯薄膜電容
0
回復
2005-09-24 18:28
@fjqing8888
應該用聚已烯薄膜電容
我用的就是瓷片的151,當然用CBB(聚丙膜電容)最好,但一般市面上只能買到最小為681的,這樣電流太大.
     另請教一下老兄,聚已烯薄膜電容是那種電容. 我只知聚乙烯薄膜電容．500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127557714.gif');}" onmousewheel="return imgzoom(this);">
0
回復
2005-09-24 19:22
這幾天剛好有張出口美國的太陽能用的節能燈,不過我用燈管是2U,效果還不錯,把數貼上你看看行不行,L:80UH,104改為224,磁芯E19,12T*2--0.4,3T--0.4,420T--0.17.其余的和你的一樣
0
回復
2005-09-24 20:23
這產品我做過,2U-13W用EE22磁芯初級:Φ0.33/18T+18T,次級:Φ0.19/400T工作電流為800mA
0
回復
makou
LV.1
28
2007-06-26 19:36

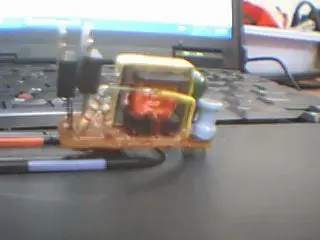

空載電流1.5A肯定要燒三極管,我做的空載180MA ,負載800MA    500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1787101182857804.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
zhjb_111
LV.4
29
2007-07-10 15:11
空載電流大.應是你的變壓器的相位有錯.檢查一下你的變壓器.
0
回復
dujunxi
LV.5
30
2007-07-13 11:21
@makou
空載電流1.5A肯定要燒三極管,我做的空載180MA,負載800MA    [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1787101182857804.jpg');}"onmousewheel="returnimgzoom(this);">
請問你這是什么三極管?QQ379559211
0
回復
game
LV.2
31
2007-08-03 21:24
在各位大俠的幫助下我的問題已經解決了!并且還完善了電路,帶16W帶2D燈管,如圖,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/487971186147424.gif');}" onmousewheel="return imgzoom(this);">
由于是業余愛好沒有做什么實驗,貼出來大家?guī)兔φ艺覇栴}.想做25W的燈,正在實驗中.
