求:手機充電器加高壓濾波電容爆管?

打開手機充電器,發現里面沒有高壓濾波電容,于是加了一個400V/10UF的電解電容,電流從沒加電容80MA上升到280MA,覺得加一濾波電容效果不錯,但奇怪的加上電容有時一上電,三極管13001爆炸.經過本人分析,估計是上電時峰值電壓過高損壞,更換13003效果好了不少,電壓不到260時不會爆管.但260時有時也會爆管.想問一下各位大蝦,這樣的現象是電壓峰值過高損壞嗎?改變那些參數能降低峰值電壓?我在這里先說聲謝謝!!!

全部回復(5)

只看樓主

正序查看

倒序查看

ylzhou1986

LV.5

2009-08-05 17:09

我想這種情況應該是輸入電壓峰值太高,而C-E極耐壓過低引起.
1:降低輸入電壓
2:更換更高耐壓的開關管.
最好是把電路圖傳上來看一下.

回復

未來世界

LV.5

2009-08-05 17:23

@ylzhou1986

我想這種情況應該是輸入電壓峰值太高,而C-E極耐壓過低引起.1:降低輸入電壓2:更換更高耐壓的開關管.最好是把電路圖傳上來看一下.

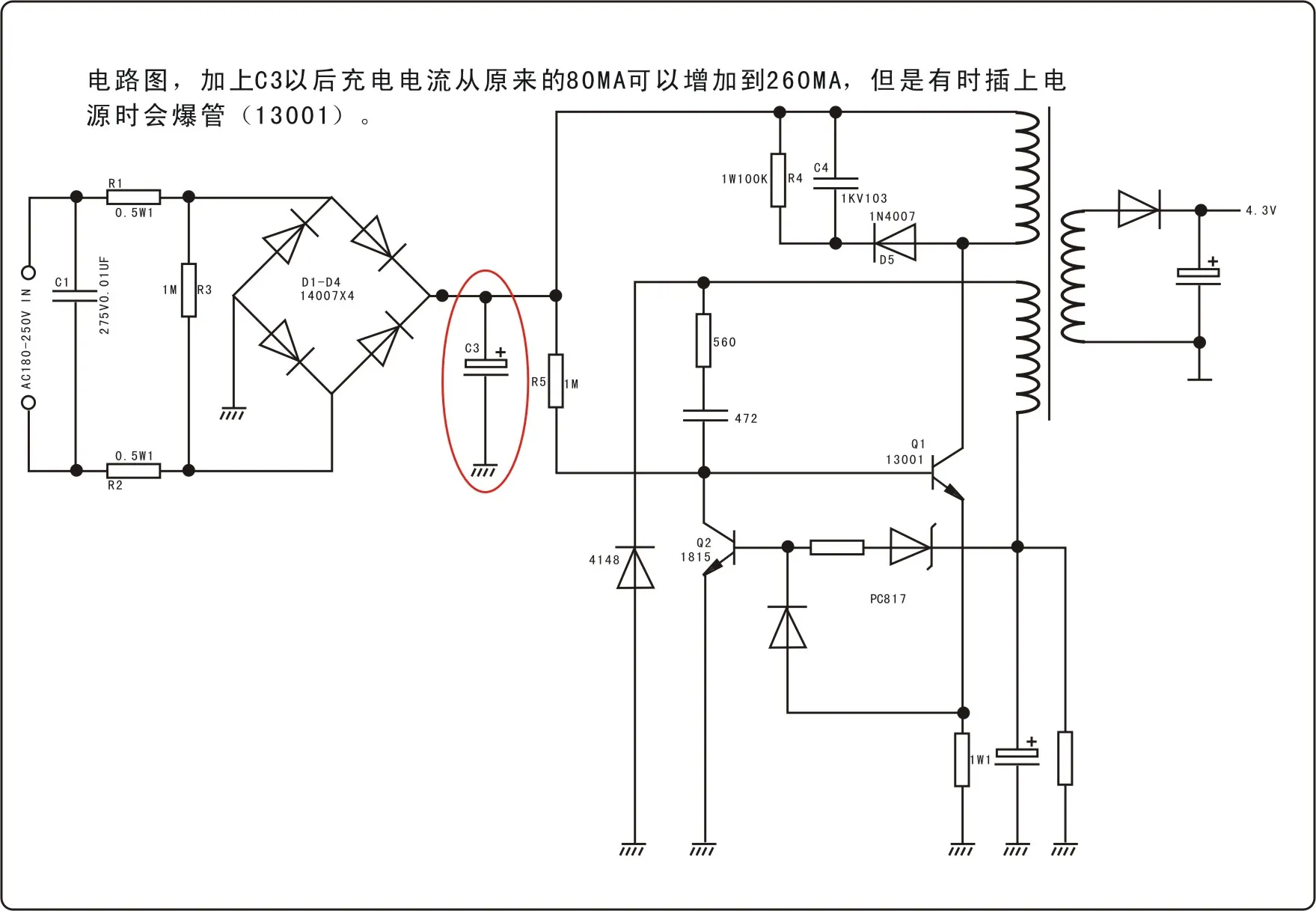

輸入電壓是不能降的,因?yàn)橐笫菍掚妷狠斎?對13003來說的話,最大耐壓值是700V也有時會爆管呀.電路圖如下;

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1152801249464232.jpg');}" onmousewheel="return imgzoom(this);">

回復

ylzhou1986

LV.5

2009-08-06 08:15

@未來世界

輸入電壓是不能降的,因?yàn)橐笫菍掚妷狠斎?對13003來說的話,最大耐壓值是700V也有時會爆管呀.電路圖如下;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1152801249464232.jpg');}"onmousewheel="returnimgzoom(this);">

哥哥:你的電路看不到.
如果以上兩種方法都不行的話你可以再分析一下吸收回路.
或者在13003旁路一個緩沖二極管看看.
以上.
