變壓器鐵心為PC44LP23/8Z-12,工作頻率為200K,原邊為64匝,幅邊為2匝,加氣隙后原邊電感量為550U.

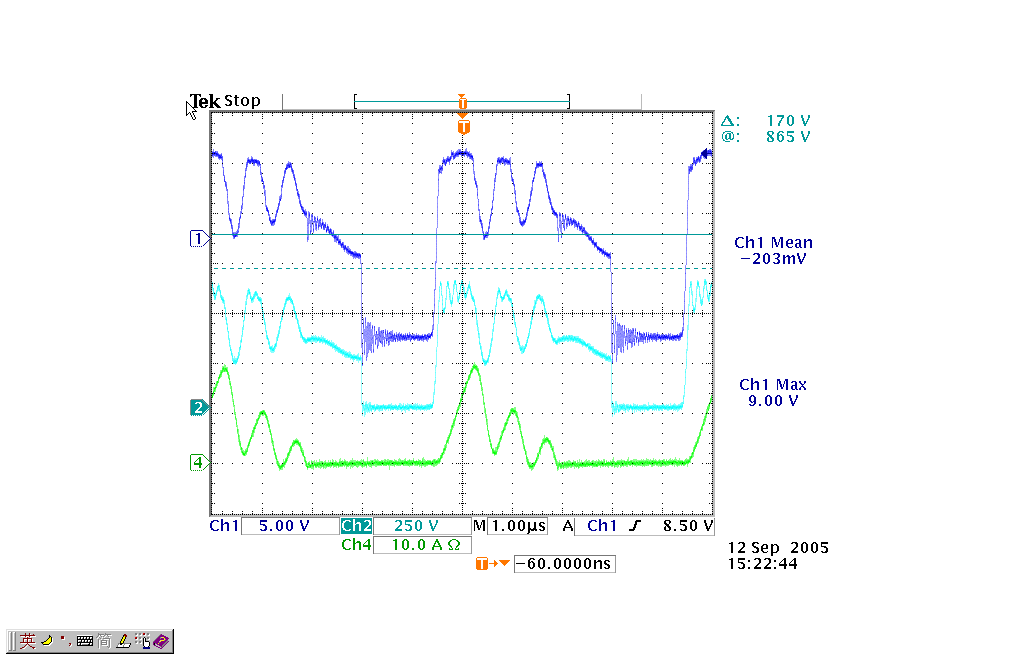

上圖為輸入290v,輸出為5v,3A時的波形圖
1通道為幅邊繞組電壓,2為Vds波形,4為幅邊電流波形
請問出現這種現象的問題所在?

怎么沒有人回復呵,頂一下

請高手幫分析一下

我把開關頻率降到100k,采集到的那三個通道的波形跟上邊的相似

為啥幅邊電流不是單調降到零?

變壓器換了好幾個,也嘗試用不同的磁芯,結果都是一樣的,請高手指點一下

匝比太大了,占空比大.

感覺好象是MOS關斷時電容,電感引起的振蕩,建議重新調整一下MOS管的放電回路

癥結應該在這里!
mos結電容的放電不就是通過勵磁電感進行衰減震蕩嗎?該怎呢調節呢?

能不能說的詳細一些?占空比過大怎么會引起震蕩?請明示!

呵呵,這個我也不是怎么精通,建議在電源網上查找一下相關資料.我也正在自己整理.
