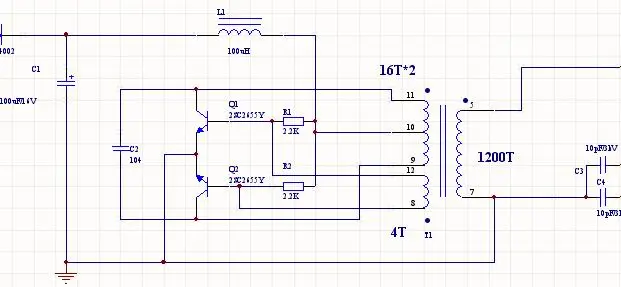

這是電流反饋推挽電路,現在就是不同的燈管要用不同的變壓器,如何改進這種電路適應不同的燈管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126663017.jpg');}" onmousewheel="return imgzoom(this);">

燈管是4mm冷陰極,長度為60---300mm,紅管啟動電壓較高,其它管好一些現在不想用太多不同的變壓器,那樣生產很麻煩,有時燈管有不一致時可能點不亮或電流過大,請各位大蝦支招.

你好!我剛好在學習這個線路啊,能教我嗎?

我的QQ:306183711

您好:我做的線路和你的一樣,參數:電阻1.5K,20歐姆,EE25變壓器線圈:22:12:300圈,電容:682/100V,103/100V,但起跳還是很差,在10.5V就亮不起來了,你能指點指點嗎?謝謝你了,

次級線圈增加,或初級電阻減小.

謝謝您,

請教L1的作用和選擇原則

用于電流反饋,讓后面變壓器與電容穩定震蕩,我一般取100uH,也見過很多類似電路,都是這樣.

謝謝哦,請問使用色碼電感可以嗎?

電流夠大才行哦,那個好象小了一點吧,會發熱的,我用的最小也是8*10的.

你的變壓器哪里做的?可以介紹個廠家給我嗎?
我找了很久了.我是浙江的,最好廠家也是江浙滬一帶的便于發貨.

變壓器是自已廠做的,非常簡單,EE19磁芯,江浙那邊廠家很多的,網上再找找,多打電話問一下.

以前我們的加工單位沒有數控繞線設備,用電動繞線機作過些樣品,但由于線太細,造成繞的過程輸出漆包線可能有擦傷,在溫度正常情況下點1-2個小時,就會聽到線包內發生打火聲,然后就滅燈了.換個變壓器就又好了,測量發現輸出繞組電感量明顯變小,匝間短路.后來也就不了了之了.

連繞線機都沒有的廠做什么呀,我們這么小的廠都有十幾臺呢,換個供應商吧.

正在聯系中......
不過你可能理解錯了,,不是“連繞線機都沒有的廠”,數字顯示的那種繞線機有20臺,但沒有自動的那種,不需要人工拉線的.線太細,工人不能均勻用力

深有同感﹗

還是可以理解為沒有,只是個簡易的,

不管黑貓白貓,抓到老鼠就是好貓;
用來做常用的電感,夠用就行了啊,呵呵.
你是哪里的,能提供現有的變壓器樣品給我嗎?不方便這里透露的話請給我短消息.
或給我郵件聯系也可,我的郵箱cugcui@dqhuaying.com

也沒什么不方便的,就是太遠了,我在廣東啊

請教您,我也有一個和您累似的電路,以前是點8W熒光燈的,現在有個客戶要求點直流6V的2W的殺菌燈,請問怎么調整?謝謝!以前我那個電路不是我做的.

你的燈是什么樣的?是6V供電還是6V升壓后供電,如果是后者,可以把高壓根據管壓調整,初級不動,2W也可以用單管的,EE16變壓器.

直流6V的電源,是1-2W的紫外線殺菌燈,管壓是200V-400V,管流是5mA,以前沒有做過這方面,還請您多幫助.QQ408866503

如果是還是6V供電,就用上面的電路參數,如果是12V供電,次級只要600T就行了,限流電容用10PF-47PF/1KV調試.

大哥,能給我發個圖嗎?xyphufen@163.com

10PF-47PF/1KV的電容是瓷片的嗎?變壓器要有氣隙嗎?謝謝!

請問有做過交流42V的節能燈嗎?能否提供一個原理?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135299484.jpg');}" onmousewheel="return imgzoom(this);">

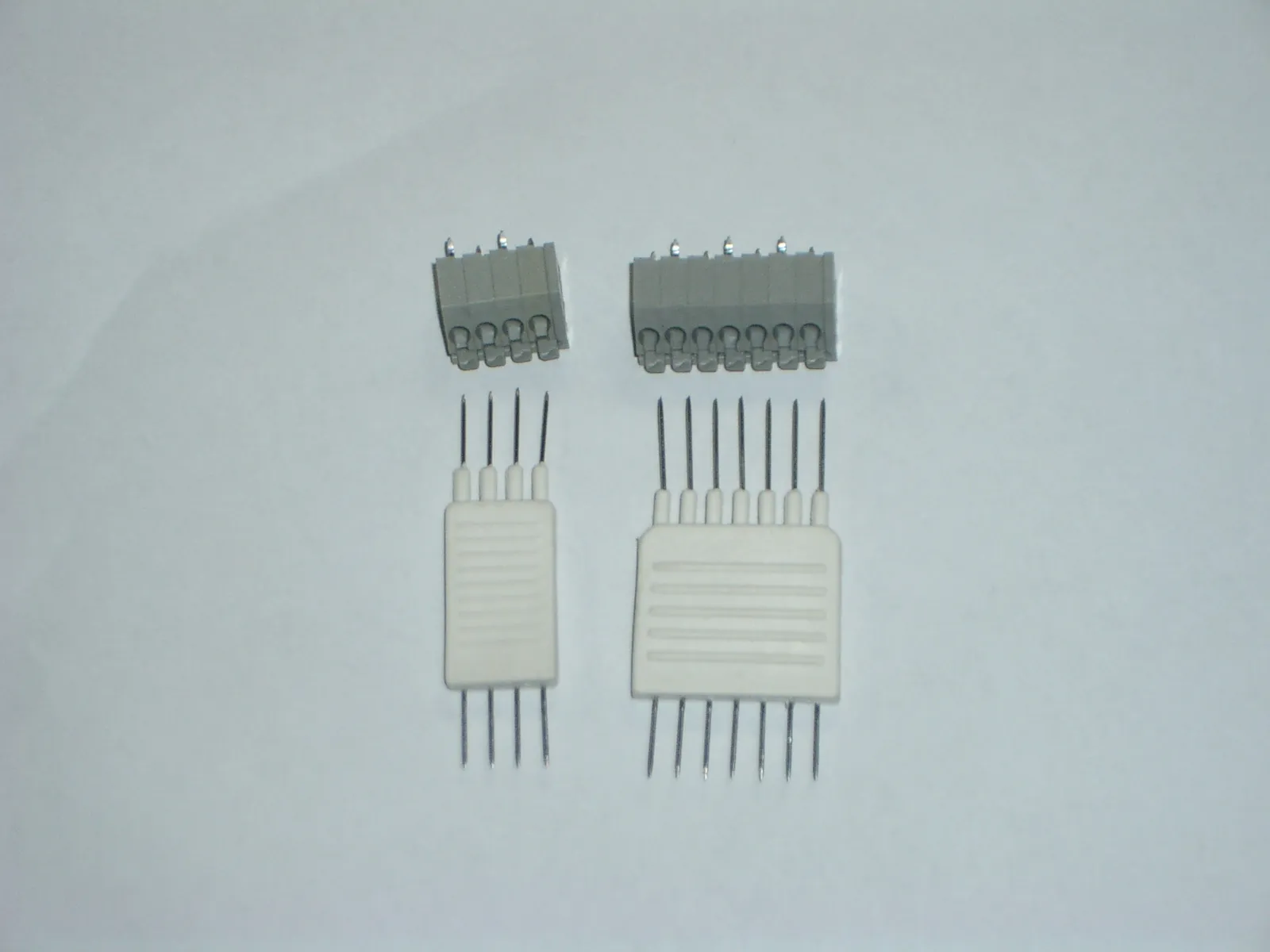

電子鎮流器老化用測試針.
e-mail:andyone918@163.com

電路和上面李公的一樣(ROYE變換器)﹐變壓器匝比小一點﹐管子﹑電容耐壓高一點即可﹒

你好,我是一電子愛好者.本人愚昧,對你的一圖百思不得其解!你的三極管上并的C2是起什么作用的?在Q1快導通之前C2上電壓是否為0,為什么?高手能否詳細講解,小弟不勝感激!!!
