關于DC-DC的好方案(已OK
請高手介紹12-24VDC 輸入 16VDC輸出的好方案,當然也要考慮成本及性能等問題!
全部回復(16)
正序查看
倒序查看
1、隔離做,就是普通的正激(如果功率大于150W就要加有源嵌位),用isl843iu(如果最低保護電壓還小,可用6840),變壓器選在4:9的樣子,后面的兩個二極管選耐壓高一點的.估計200VDC差不多,效率不會很高,最大估計能超過0.85.最小的地方就差很多了.不敢亂猜.
2、先升一下壓,這樣效率會好一點.不過電路復雜,成本也會較高.國外有先升壓,再用全橋加異步整流,估計像你這個輸入,200-300W的時候效效率到0.9沒問題.
3、你這個電源,輸入范圍不算寬,很正常,只是大功率的時候輸入要加有源嵌位,次邊加不加同步整流那就看你自已了,難點就在輔助電源上,你怎么弄都不會太舒服
4、這些是相對簡單的做法,如果功率超過了600W,會有并機,均流什么的,那你就比較麻煩.如果插件的機子,體積夠,做一個獨立的輔助電源是最好的.
2、先升一下壓,這樣效率會好一點.不過電路復雜,成本也會較高.國外有先升壓,再用全橋加異步整流,估計像你這個輸入,200-300W的時候效效率到0.9沒問題.
3、你這個電源,輸入范圍不算寬,很正常,只是大功率的時候輸入要加有源嵌位,次邊加不加同步整流那就看你自已了,難點就在輔助電源上,你怎么弄都不會太舒服
4、這些是相對簡單的做法,如果功率超過了600W,會有并機,均流什么的,那你就比較麻煩.如果插件的機子,體積夠,做一個獨立的輔助電源是最好的.
0
回復
@化雪
1、隔離做,就是普通的正激(如果功率大于150W就要加有源嵌位),用isl843iu(如果最低保護電壓還小,可用6840),變壓器選在4:9的樣子,后面的兩個二極管選耐壓高一點的.估計200VDC差不多,效率不會很高,最大估計能超過0.85.最小的地方就差很多了.不敢亂猜. 2、先升一下壓,這樣效率會好一點.不過電路復雜,成本也會較高.國外有先升壓,再用全橋加異步整流,估計像你這個輸入,200-300W的時候效效率到0.9沒問題. 3、你這個電源,輸入范圍不算寬,很正常,只是大功率的時候輸入要加有源嵌位,次邊加不加同步整流那就看你自已了,難點就在輔助電源上,你怎么弄都不會太舒服 4、這些是相對簡單的做法,如果功率超過了600W,會有并機,均流什么的,那你就比較麻煩.如果插件的機子,體積夠,做一個獨立的輔助電源是最好的.
頂
0
回復
@化雪
1、隔離做,就是普通的正激(如果功率大于150W就要加有源嵌位),用isl843iu(如果最低保護電壓還小,可用6840),變壓器選在4:9的樣子,后面的兩個二極管選耐壓高一點的.估計200VDC差不多,效率不會很高,最大估計能超過0.85.最小的地方就差很多了.不敢亂猜. 2、先升一下壓,這樣效率會好一點.不過電路復雜,成本也會較高.國外有先升壓,再用全橋加異步整流,估計像你這個輸入,200-300W的時候效效率到0.9沒問題. 3、你這個電源,輸入范圍不算寬,很正常,只是大功率的時候輸入要加有源嵌位,次邊加不加同步整流那就看你自已了,難點就在輔助電源上,你怎么弄都不會太舒服 4、這些是相對簡單的做法,如果功率超過了600W,會有并機,均流什么的,那你就比較麻煩.如果插件的機子,體積夠,做一個獨立的輔助電源是最好的.
呵呵...之前很少做DC-DC這一塊的電源,只做過小功率單一的高電壓轉低電壓的,我正準備用UC3843A的一款DC-DC的機子來調呢?剛繞了一個變壓器,正在調試中.謝謝各位大俠的發言及指導.
0
回復
@badangle
怎么不考慮用專的DC-DC來做,輸出幾A,另外成本你們打算多少.簡單的東西為什么搞到這么復雜呢,回復幾A,再上資料

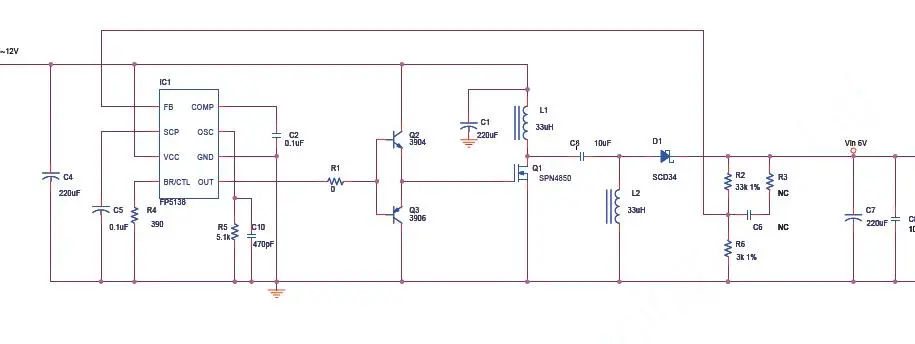

要是功率不是很大的話用5138做吧,比較簡單,成本低.100W一下,超過100W了用那個電路就不行了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250736060.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250736060.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wangbo0227
要是功率不是很大的話用5138做吧,比較簡單,成本低.100W一下,超過100W了用那個電路就不行了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250736060.jpg');}"onmousewheel="returnimgzoom(this);">
好的,謝謝!我會考慮的,請問你的量產過5-15V輸入12V 2.6A輸出的裸機成本大約多少錢?
0
回復
@wangbo0227
要是功率不是很大的話用5138做吧,比較簡單,成本低.100W一下,超過100W了用那個電路就不行了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250736060.jpg');}"onmousewheel="returnimgzoom(this);">
其使用3843代替FP5138也可以的.
