把3843的電源電壓提高一點試試

3843的電壓已經已經比較高了,在空載時3843電壓基本上等于輸入電壓,滿載時由自舉升壓電路和C945組成的穩壓電路供電,穩壓點在22V,用的MOSFET的SPEC上Cgs=600PF左右,是不是3843驅動不了造成發熱過大,

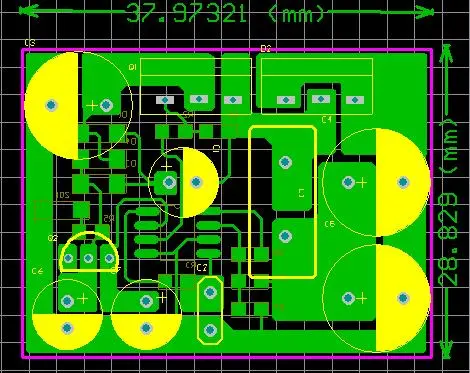

加上PCB板圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250157025.jpg');}" onmousewheel="return imgzoom(this);">

確定的IC過熱,其他元件不熱?10A的電流,看樣子你的電感過小了.如果不是這個原因,應該將波形貼上來.

1、工作頻率過高,導致驅動損耗過大,3843不能出過高的頻率,不知道你做了多高.
    2、開關管Qg大了點,所以應有一個外接的圖騰柱推一下.
    3,你的驅動電壓有可能會過,有時候可能會不夠.
    4、總之你的VCC和驅動的做法不是很完美,你可以外接一個輔助供電,用個別的驅動方式看一下.你的ic發熱跟驅動電壓和方式有很大關系.

開關頻率設置在85KHz,我在Vcc上用示波器測試過波形,電壓負載在0.3A的時候Vcc電壓很穩定,覺得可能是3843驅動不了MOS,我試一下外接圖騰柱,那樣3943的供電方式就能改一下了.

10A工作時3843的頻率不能太低,要不電感電流太大,很熱,改成圖騰柱驅動后不知道能不能把頻率提高到250K?那樣電感和電容還有減小的余地....

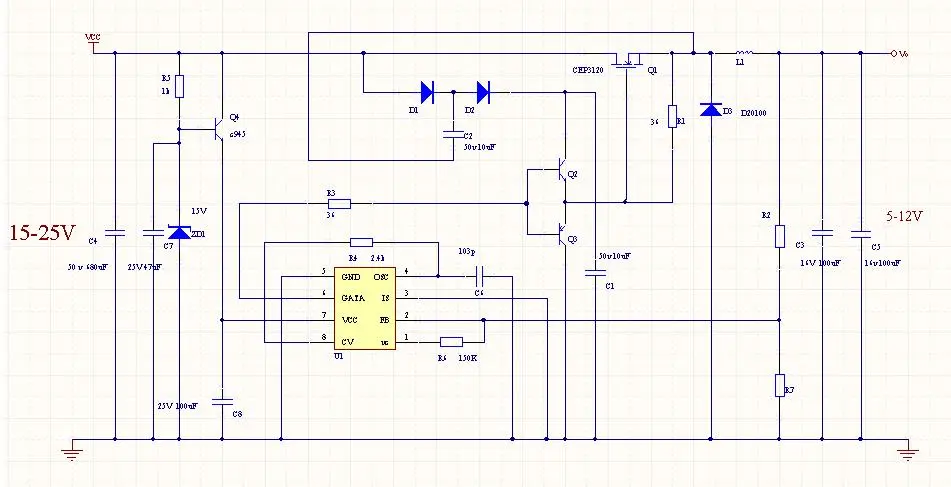

更改驅動后電路,不知道驅動合不合適,見到有別的電路用兩個MOS推動圖騰柱?不知道是什么作用..500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250221783.jpg');}" onmousewheel="return imgzoom(this);">

1、你看一下你的圖,如果輸入是15v,而輸出是12v,那時電路就不能工作了,我還是搞不太清你輸入和輸出的關系,這是會影響VCC的吧.你電路圖標的不是太明白.我搞不清你究竟能舉起多少V的電壓去驅動開關管.
  2、我用2843做過400K,3843不太清楚,250K問題應該不大,圖騰柱你還是用三極管吧,MOS管配對的不好找,而且還貴.

MOS為什么不隔離驅動?

1、隔離驅動占地大,為了保持電路簡潔,VCC同樣是自舉,在輸入不一樣的情況下,驅動電壓大小的難題是一樣的,那就不值了.
   2、如果隔離驅動初級從芯片7腳取,電壓可能不夠,而且效率也會變低.

輸出10A?D2不用加散熱片?Q1的內阻多大?L1用鐵粉芯磁環?太會節省成本了——有無長期滿載老化?你老板肯定不會給你配備熱成像儀讓你觀察到底哪個器件溫度高.

Q1導通時Q2的集電極電壓是舉起來了,但是U1的VCC還是固定電位;
2.4k的定時電阻和10nF的定時電容產生的振蕩頻率在60kHz-70kHz左右.

自舉電壓應該是U1驅動電壓加上輸出電壓吧,輸入15V的時候圖騰柱的供電電壓應該在15+12V=27V吧,這幾天示波器送修沒有測試過,我看到晚上有人在圖騰柱之前加了兩級放大電路,不知道有什么用,
    在沒有加圖騰柱之前我測試過
1.輸入電壓15.5V輸出電壓5V,此時U1的Vcc電壓會有31V左右,基本上都超過U1的最高共組電壓了,U1發熱很嚴重;不過后來我用穩壓電路把電壓穩定在22V后U1還是很燙

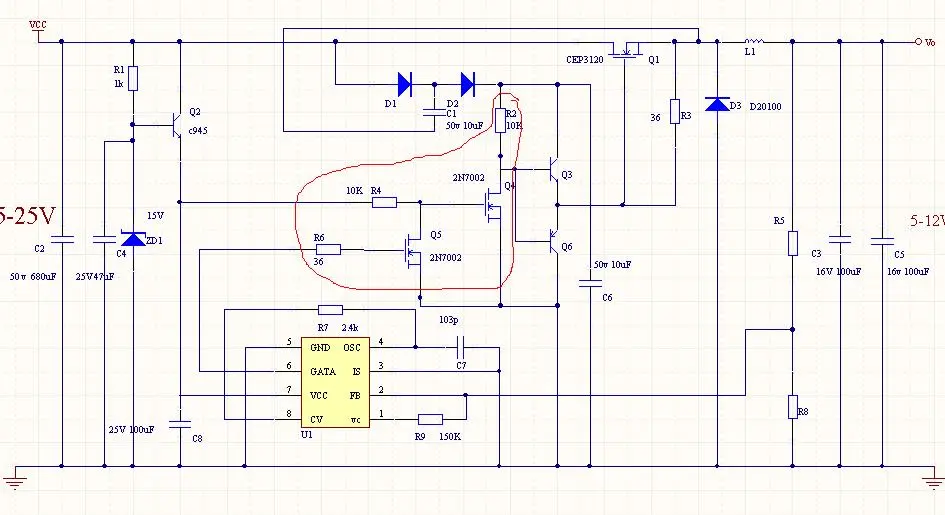

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250296876.jpg');}" onmousewheel="return imgzoom(this);">

心有于而力不足了,不能給你提供再多的幫助了,一般芯片的供電應該在15VDC左右.別的你還是想法測波形吧.

如果vcc供電穩壓在22V,你這電路如何在25V下開通mos?

Q1截止時D1給C1充上VCC,Q1開通后,C1疊加VCC經D2放電,Q3的供電理論上是兩倍的VCC.
U1的VCC是Q2的穩壓輸出,難道會超過15V?如果是1樓的圖紙,建議觀察有無電流從6腳流入7腳流出?
還有U1的3腳接5腳,很想見識一下PWM波形.

輸入電壓在25V 的時候MOS管很燙,效率很低,星期一的時候,我測試出電流和電壓的波形圖...

改善后的最終電路,輸入電壓可以達到40V左右(沒有在試著升高輸入)3843發熱問題解決了,頻率還是固定在85K左右,輸出5V 5A的時候,效率為88%輸出電壓在10V 5A的時候,效率在90%左右.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250680939.jpg');}" onmousewheel="return imgzoom(this);">

D1的正極可以連接到3843的電源腳,并取消D2.這樣就可以解決MOS柵極驅動電壓過高的問題.同時修改一下R2的阻值,K歐姆級別.這樣驅動電路的損耗就可以小很多.3843的第三腳接地?這樣驅動波形不穩定吧?感覺沒把正確的電路貼出來...

果然是高手啊,今天算遇到高手了;
電路是我自己畫的,沒有怎么檢查畫得比較爛,實際驅動電壓不高R3再后來我已經取消掉了,覺得沒有必要,D2好像可以取消(明天試一下),圖騰柱的供電電壓是(在20V輸入的時候)是40V的脈沖電壓,之前我還在圖騰柱供電上加了50V  10uF濾波,可是覺得圖騰柱的供電電壓波紋還是很大,后來干脆不要濾波,奇跡出現了驅動的波形比以前更好了沒有毛刺,整個一個方波(有點夸張);實際測試MOSFET的G  S腳之間電壓很穩定的在20V一下.
3腳電流檢測腳接地是因為還沒有想出來合適的OCP電路,就干脆接地了,這樣子波形很穩定電路也很穩定就是,啟動特性不是很好,滿載啟動的時候電流很大的,輸入沒有限流的話會燒掉MOS.不過看了很長時間,也不知道在那里加OCP檢測電阻????望高手指教...

試試這樣看行不行
把第四腳的鋸齒波引入到第三腳,此時3843工作在電壓模式.
第一腳設置一個軟啟動電路.
用一個電流互感器取輸出續流二極管的電流樣,電路運行在CCM模式的時候,這個電流應該跟開關管的電流是一樣的.設一個閥值,在過流時讓3842軟啟動電路工作.

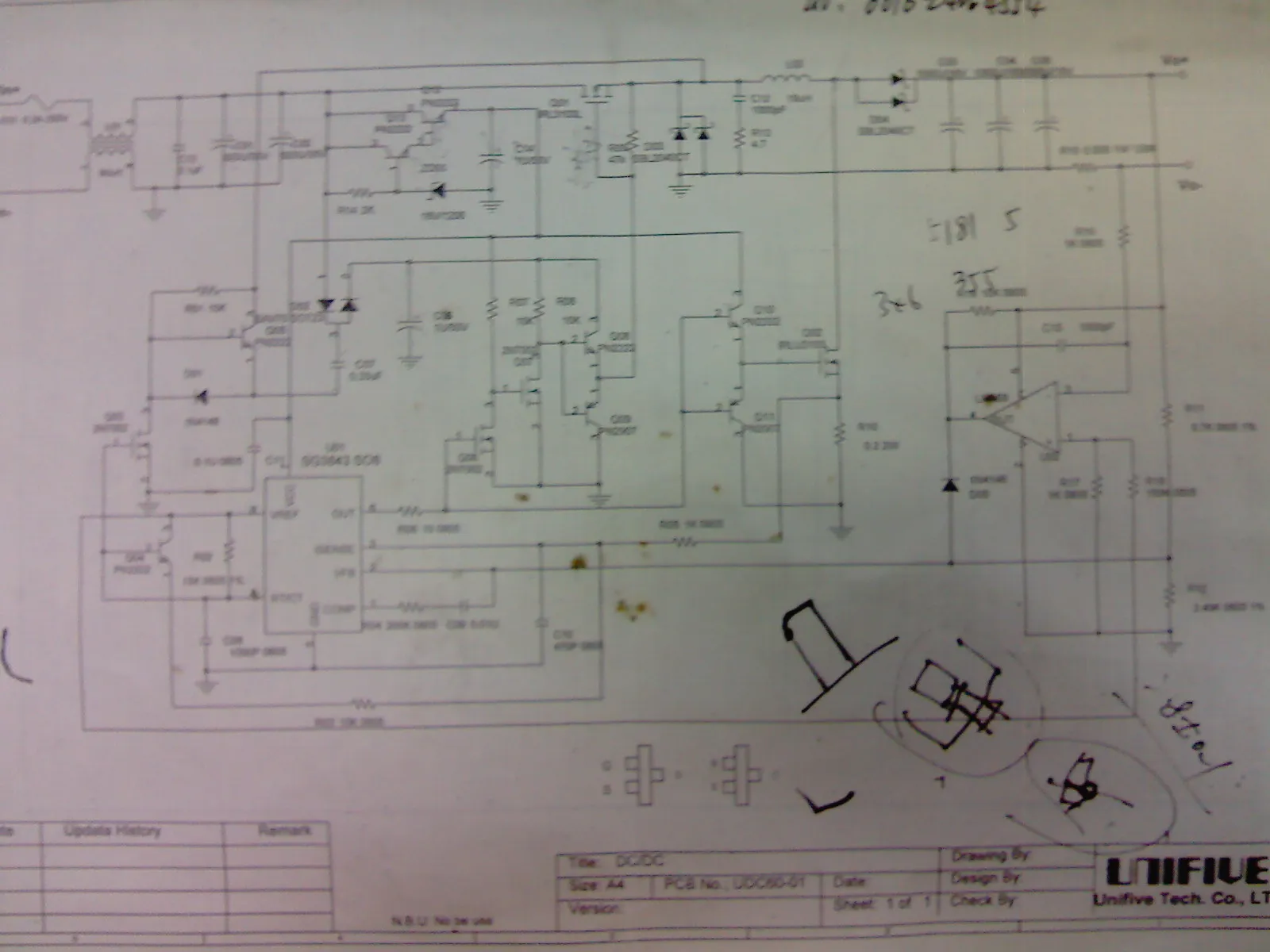

這是我們老大原始的電路圖
很多地方看不懂,
其實都不知道具體的工作模式,難道是反激電路??500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250813585.jpg');}" onmousewheel="return imgzoom(this);">

原理上是反激,電感在兩個開關管導通時儲能,截止時釋放能量.輸出電壓可以高過輸入電壓.

老大說調好以后,效率有95%,我覺得不太可能吧,不過覺得電路太過復雜,網上也很少見這種電路啊,他做的是5V  5A輸出的.10-31V輸入

如果輸入電壓總是高于輸出電壓,我覺得沒必要用這個電路,因為輸出電流流過兩個二極管,損耗會很大的.就算是電路中其它部份消耗的電不算,一個肖特基的壓降0.5V.兩個就1V了,電流5A就有5W 輸出5V*5A=25W 25/25+5=0.83 實際估計連80%的效率都很難做到.

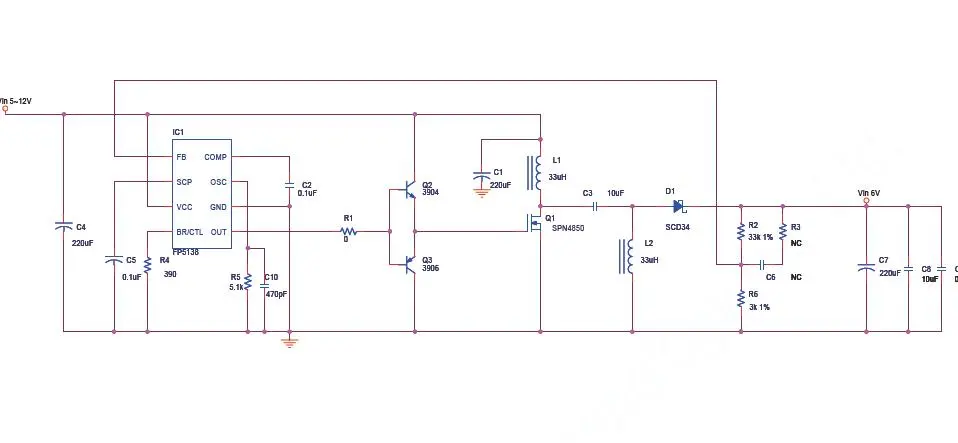

記得比較簡單的升降壓電路和單純的降壓電路很像,是用電容傳遞能量的,是不是這種電路做不到很大的功率啊,看起來很簡潔的電路500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250844663.jpg');}" onmousewheel="return imgzoom(this);">

加入了OCP保護和線路補償,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250847040.jpg');}" onmousewheel="return imgzoom(this);">

輸出功率這要看輸出電壓的吧,電容所能傳遞的電流有限,具體要看電容的品質,好的電容不便宜,輸出電流大了性價比不高.

負載調整率咋樣?好像開關電流的流壓變換信號包含在電壓反饋環內部.

伏在調整率還可以啊 ,感覺電路有點復雜了,我看到有的電路把,MOS接在負極上那樣就不需要圖騰柱驅動電路了..
