前一段時間副總拿來一個蘋果70W的產品輸入電壓90-264V,測試為16.5V 4.5A的輸出,效率有93%左右,PF=0.98左右,拆開后發現人家的PFC電路是降壓式的采用NCP1203D的IC 輸出電壓為70V-90V之間50HZ的脈動電壓,輸出電容為100V 1000uF,沒有看出來用的是那種電路;
主變壓器是平面變壓器,用的是半橋LLC電路,二次側用4430B同步整流整流后濾波電容只有25V 680uF.
在之前看到過很多高壓PFC還沒有聽過抵押的PFC電路,各位大俠有知道的說所各位的意見....
誰見過降壓式PFC電路(蘋果電源)
全部回復(21)
正序查看
倒序查看
@ebetled
不共地的行不?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250305226.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250305244.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250305254.jpg');}" onmousewheel="return imgzoom(this);">

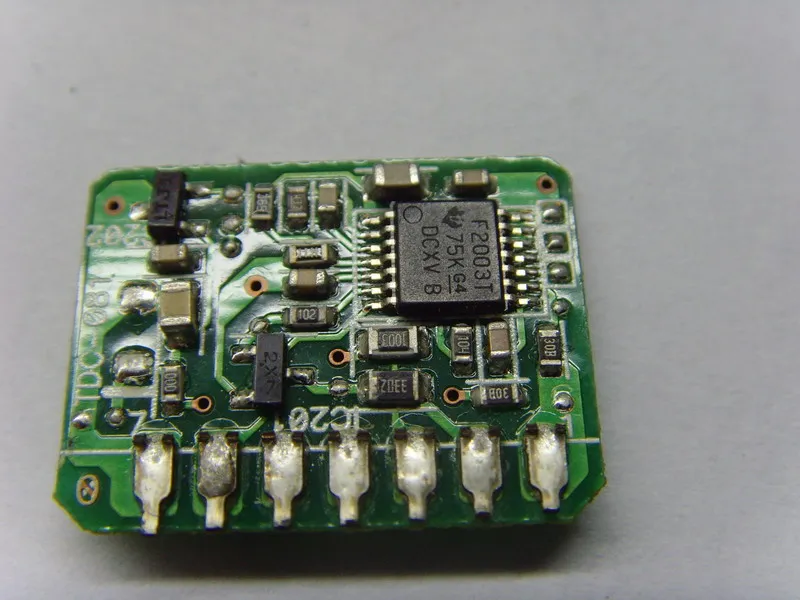

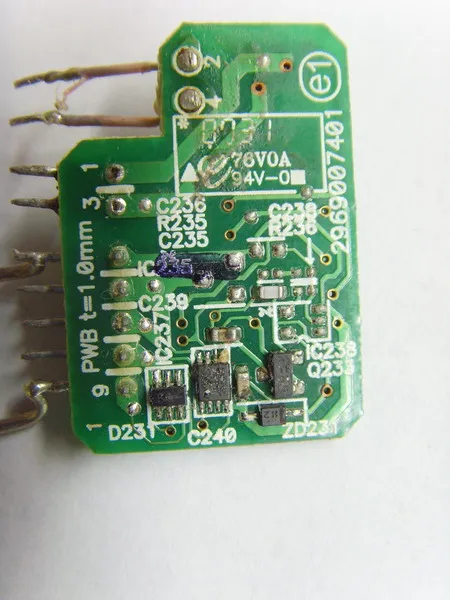

上傳了幾張?zhí)O果電源上面拆下來的模塊,
不共地的是什么樣子啊 ,可以發電路圖出來看看么?
0
回復
@wangbo0227
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250305226.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250305244.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250305254.jpg');}"onmousewheel="returnimgzoom(this);">上傳了幾張?zhí)O果電源上面拆下來的模塊,不共地的是什么樣子啊,可以發電路圖出來看看么?
都是可升可降,開關管和二極管耐壓和電流應力都比較大,如非必要最好不采用,圖1我做過100W的PFC,功率因素不是問題,0.99隨便出,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/385201250306721.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/385201250306721.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@ebetled
都是可升可降,開關管和二極管耐壓和電流應力都比較大,如非必要最好不采用,圖1我做過100W的PFC,功率因素不是問題,0.99隨便出,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/385201250306721.gif');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3497881250308325.jpg');}" onmousewheel="return imgzoom(this);">
這種拓?fù)涞碾娐纺茏鯬FC么?升降壓型的功率不能做的很大啊.
0
回復
@wangbo0227
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3497881250308325.jpg');}"onmousewheel="returnimgzoom(this);">這種拓?fù)涞碾娐纺茏鯬FC么?升降壓型的功率不能做的很大啊.
應該可以吧,我沒做過,不敢說話,其它高手有沒有做過.
0
回復
降壓PFC是有的,降的越多,pf越高.但是最高PF受限.當市電低于輸出電壓時就無法調節pf了.劉勝利老師有篇文章,是解剖IBM大型軍用艦艇電源的,里邊的PFC就是升降壓分段PFC.
1203共地驅動,不隔離似乎只能做升壓IC,是不是像15樓朋友畫1圖的那樣,不共地的?或者負電壓(buck-boost)?
1圖似乎EMI不好過.輸出都是熱點.
buck-boost的開關管不好驅動和電壓應力較大,所以還是不太適用.
很好奇這個蘋果電源的PFC拓?fù)涫侨绾谓鉀Q驅動、emi的.
1203共地驅動,不隔離似乎只能做升壓IC,是不是像15樓朋友畫1圖的那樣,不共地的?或者負電壓(buck-boost)?
1圖似乎EMI不好過.輸出都是熱點.
buck-boost的開關管不好驅動和電壓應力較大,所以還是不太適用.
很好奇這個蘋果電源的PFC拓?fù)涫侨绾谓鉀Q驅動、emi的.
0
回復
@楚天?
降壓PFC是有的,降的越多,pf越高.但是最高PF受限.當市電低于輸出電壓時就無法調節pf了.劉勝利老師有篇文章,是解剖IBM大型軍用艦艇電源的,里邊的PFC就是升降壓分段PFC.1203共地驅動,不隔離似乎只能做升壓IC,是不是像15樓朋友畫1圖的那樣,不共地的?或者負電壓(buck-boost)?1圖似乎EMI不好過.輸出都是熱點.buck-boost的開關管不好驅動和電壓應力較大,所以還是不太適用.很好奇這個蘋果電源的PFC拓?fù)涫侨绾谓鉀Q驅動、emi的.
我的那個電源拆壞了,都扔了,我在網上找到了,圖片之前的時候還有輸出,后沒被弄得沒有輸出以后,我就把板拆了...
