想把PCB圖1:1的打印出來,可是點打印的時候提示錯誤:
NO APERTURE LOADED
所以想把PCB轉成1:1的圖片再打印,可是用截圖的話圖片不清晰看不到絲印的文字,誰能幫忙想點辦法啊.急等啊 各位DX幫忙了
另,聽說Protel99se 的PCB中有3D 顯示功能，怎么用啊,我的 99se里好象沒這個功能啊,(我的99se裝過漢化,是漢化后弄丟了??)
求助:怎么在Protel里把PCB圖轉成JPG圖啊.
全部回復(11)
正序查看
倒序查看
@woodpaul
我也想直接把PCB圖1:1的打印出來,可是點打印的時候提示錯誤: NOAPERTURE LOADED是什么意思啊..不是這樣的話我也不會想要把圖拿出來打印了.

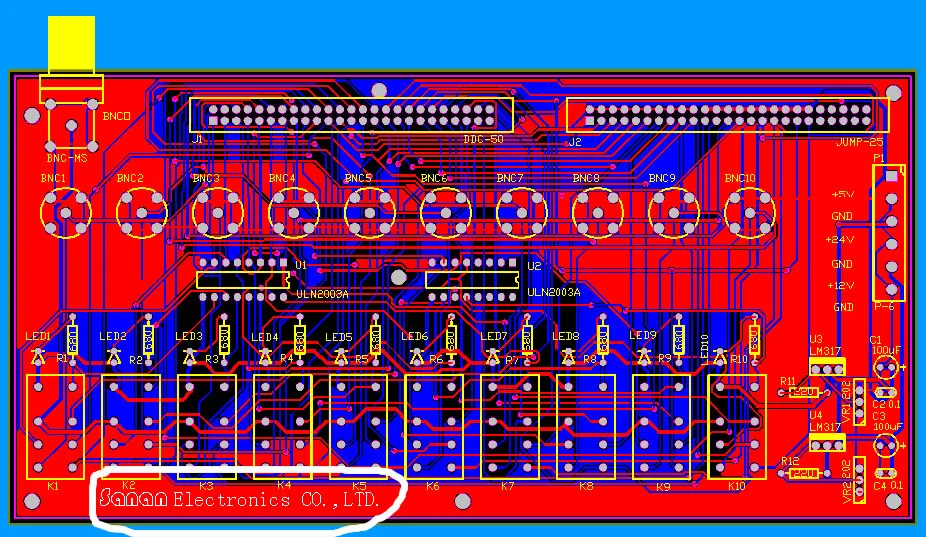

我是先把.PCB文檔轉換成.DXF文檔,再用CAD輸出JPG.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126957412.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126957412.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@czxiong
我是先把.PCB文檔轉換成.DXF文檔,再用CAD輸出JPG.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126957412.jpg');}"onmousewheel="returnimgzoom(this);">
請問如何將PCB轉換為DXF?
可否將Sch轉換為DXF?
謝謝
可否將Sch轉換為DXF?
謝謝
0
回復
重現英文菜單的辦法：
在安裝漢化模塊時候不是讓你備份c:\windows\下面的CLIENT99SE.rcs文件了嗎？
把你備份的CLIENT99SE.rcs重新覆蓋c:\windows\下面的CLIENT99SE.rcs
重新啟動protel99se英文菜單就可以重現。
3d視圖的快捷鍵是v3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129365296.gif');}" onmousewheel="return imgzoom(this);">
在安裝漢化模塊時候不是讓你備份c:\windows\下面的CLIENT99SE.rcs文件了嗎？
把你備份的CLIENT99SE.rcs重新覆蓋c:\windows\下面的CLIENT99SE.rcs
重新啟動protel99se英文菜單就可以重現。
3d視圖的快捷鍵是v3
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129365296.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
裝個JPG打印機,就這么簡單.1137549103.rar
0
