高頻機

遇到問題請各位大師幫過忙,我做的高頻機初級是0.68*5根線,雙并繞4匝中心抽頭,變壓器留有一片絕緣紙隔開,場管IRF3205單邊兩個,10幾秒鐘就發熱,有時一接通電源就把場管IRF3205燒了,我應該怎么做,先謝謝啊

全部回復(12)

只看樓主

正序查看

倒序查看

正弦芯

LV.8

2009-08-14 09:57

推挽不加氣隙

回復

vkbvfhp

LV.6

2009-08-14 13:09

變壓器沒有做好,就算拿一個彩電開關電源變壓器(有氣隙)繞得好也只是靜態電流大些,并不會產生以上的問題.再就是3525的頻率沒調好.

回復

mknj

LV.7

2009-08-14 17:04

你用3205管子,你的輸入端電壓是多少V呀?

回復

國煙y

LV.4

2009-08-14 22:51

就算是高級工程師也不能回答你這個問題,一定要有電路圖才可分析,

回復

xhbb

LV.4

2009-08-15 23:36

@國煙y

就算是高級工程師也不能回答你這個問題,一定要有電路圖才可分析,

加吸收電路了嗎
常用的是rc吸收,c取103,r取4.7r或調整一下試試.

回復

kk1353

LV.4

2009-08-18 14:26

@vkbvfhp

我用的磁芯是EC42繞的變壓器,初級的線0.68的線5根4+4T,次級是0.68的線繞120T,

回復

kk1353

LV.4

2009-08-18 14:27

@mknj

你用3205管子,你的輸入端電壓是多少V呀?

我的電壓有8.5V

回復

kk1353

LV.4

2009-08-18 15:00

@國煙y

就算是高級工程師也不能回答你這個問題,一定要有電路圖才可分析,

我用是的這個圖有的地方改了一點5腳接的是472電容串一個7腳100R的電阻,6腳接的是10K

回復

kk1353

LV.4

2009-08-18 15:00

@kk1353

我用是的這個圖有的地方改了一點5腳接的是472電容串一個7腳100R的電阻,6腳接的是10K

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3368841250578839.jpg');}" onmousewheel="return imgzoom(this);">

回復

moxingkai

LV.4

2009-08-22 18:27

@kk1353

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3368841250578839.jpg');}"onmousewheel="returnimgzoom(this);">

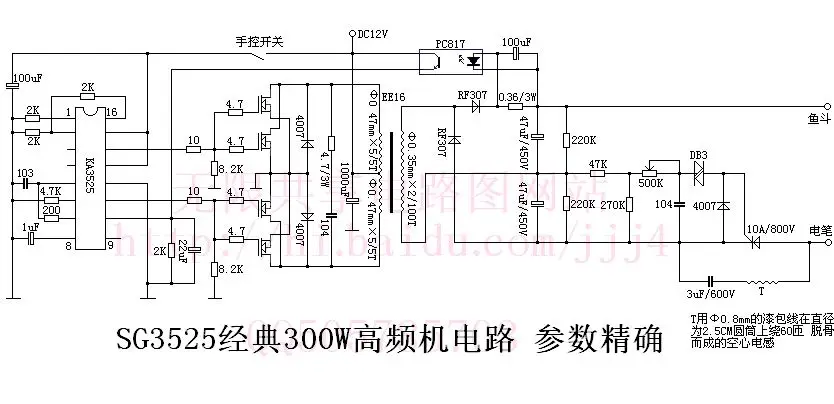

你仔細看看,我的這個圖和你的圖有那個地方不一樣,你就會明白了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3523021250936870.jpg');}" onmousewheel="return imgzoom(this);">

回復

kk1353

LV.4

2009-08-24 11:50

@moxingkai

你仔細看看,我的這個圖和你的圖有那個地方不一樣,你就會明白了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3523021250936870.jpg');}"onmousewheel="returnimgzoom(this);">

你的變壓器初級接場管D腳接了一個電容474不串電阻,這樣有什么作用啊
