此電路很簡單,也很實用.你的次級圈數是否搞錯了啊,應該是440T才對啊!
要是圈數正確,可能是偏置電流太大或振蕩電壓太高(基極的兩組線圈太多了)
這種電路的缺點是:偏置電阻要發熱,應改成從負極加二極管和電阻才好
你們說呢?!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126942999.jpg');}" onmousewheel="return imgzoom(this);">

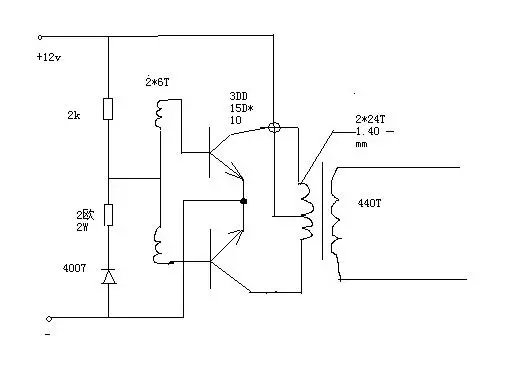

此電路是我設計的高頻鐵氧體電路,如用工頻鐵心,圈數得修正.
曾用這電路做過捕魚機(經倍壓整流,繼電器振蕩后電容輸出),很輕,效率不錯!

能否上傳捕魚機的電路圖來看看啊謝謝.

制作電魚器其實很煩的
繼電器輸出,觸點老是粘住,

你現在在線上嗎你只要把圖上傳就可以了嘛 .其它的問題會解決的.謝謝.
dong

好的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">

這個電路可不可以用場效應管 60N06做功率管?

輸出用單向可控硅

只是無法截止,怕是會短路
用可控硅,你有好辦法嗎,朋友

逆變管子可以用的
輸出,兩電極不小心短路時可能會燒壞

加LC諧振

必須用四個可控硅
具體電路待我研究一下告訴你

謝謝

可控硅我試了,有時關閉不良,不可靠
還是用效應管或高壓三極管吧
四個,對稱導通,認為可行,

碰極可控硅也會燒壞

可控硅的峰值電流是平均電流的九倍,10安的可控硅就有90A,我想隨便加點電阻就可以保護.(10歐就行)
問題是如何可靠的截止.
另,我現在用的是工頻機子,輸出沒接電容,效果同樣不錯.
所以我對是否一定要用脈沖電流已感到懷疑,都發糊了

你沒接的是哪個電容?
如果是最后的一個電容,影響不大(仍然是脈沖電流放電)
如果是倍壓電解電容,估計效果大打折扣

木劍,你好,謝謝你的回復,我還有不明白的地方:變壓器是用硅鋼片還是鐵氧體的截面積是多少?多長?高壓部分的線徑是多少?輸出不是只要一個繼電器的觸點不就可以了嗎?什么要兩個觸點呢?

鐵氧體,大一點就行,要求不高
輸出是橋式,當然要二個

我的機子是雙向脈沖,單向脈沖的效率是否會差點
這魚兒趨陽又是怎么回事啊
朋友們有誰知道

脈沖電效果好,高壓窄脈沖效率更好.

搞好運了嗎?

電瓶是幾安的,多少錢?
