看波形好像輸出管沒接電容.

做得太講究了,   呵呵

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2893391250460864.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3109731250442928.jpg');}" onmousewheel="return imgzoom(this);">

555輸出高電平,晶體管導通,導通時間大長了,

應該是后面接燈 跟著測 我也是測得這樣的 沒什么不對呀 把酒 你的JJ進展怎樣呀 等你的好消息呀

真理!真理在少數人手里.開動一下腦筋吧?

過長的正程費電、高熱、電死魚沉河底.............

把波型調戍第3帖黃色的試試?    嘿嘿.哪才像電魚機.《輸出功率過小請勿按波型此調》

一點不錯,可能樓主的變壓器小,初級線太多太細或者頻率太高,所以要前級信號脈寬大一點,如果是大變壓器,那樣的脈寬早炸管了.

此電路不是不平時所說的頻率、占空比獨立可調電路,而是頻率、脈寬獨立可調電路,是我們真正想要的.

這些可調電阻大多直接用小形可調電阻焊在板子上,因為一但調好以后,就不需要再動它了.

呵呵,
如果正程時間過短,
他的變壓器還沒有儲存到一定的能量呢!
這個正程時間不是一成不變的,
它取決于變壓器的鐵芯、線圈的匝數以及供電電壓等因素!

停電了,用的逆變,機子工作正常,但效果還要等下水.

我的是25*37*220mm條形變壓器,初級1.5*2 80T 次級1.0 400T一擋500T一檔

輸出管是沒有接電容

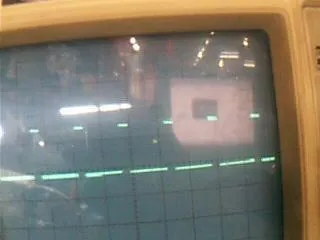

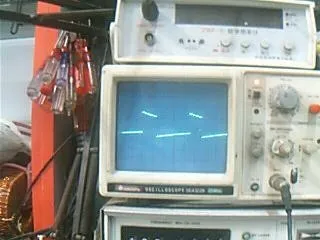

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3360081250516749.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3360081250516763.jpg');}" onmousewheel="return imgzoom(this);">看看我測得  這個也是雙555的

繼續。

加油！

怎么沒有人回答？

留個記號，用時方便
