變壓器是三明治繞    兩層屏蔽

請問怎么調整才能過呀, 先謝謝了,  我在輸出二極管加了磁珠也不見效果

增加DCR  的功耗也沒有用,DCR 的D 換為1N4007 也沒有用,IC 的 DS極加了個68P 電容效果好一點點,但是還是超

增加DCR  的功耗也沒有用, IC的 DS極加了個68P 電容效果好一點點,但是還是超

我在變壓器外邊再包上一層銅皮,(銅皮寬度跟繞線槽一樣寬)后引線到電源正或負都不起作用,還原來一樣

各位兄臺有沒有碰到這樣的問題呢  30-60M  怎么去調整呢,我該試的都試了,實在找不到怎么去解決了

輸出掛個小共模,下下就O了!

謝謝回復,我也試驗過輸出加共模  ,效果也不佳

在等啊

你是用的什么IC 變壓器怎么繞的.

L/N外接兩個電感試試,幾十至100uH的.輻射低頻端高一般傳導的15-25M也會高,可以測試一下.

輸出二極管加吸收,減慢驅動速度,也可以試試加大共模電感

修改下工作頻率,有可能是諧振了!

L/N分別對次級地或機殼加Y電容.

有實驗結果了一定記得上來回復結果哦.

很明顯,你的Y電容接得有問題,你還需要在光耦處加一Y電容

傳導騷擾測試10M-30M的趨勢  基本向下   ,為什么輻射不隨趨勢,而在30M就很高了



500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1590261250509339.jpg');}" onmousewheel="return imgzoom(this);">

謝謝回復,IC內部固定頻率,外圍無法更改

謝謝回復   塑料外殼

變壓器是三明治繞,屏蔽兩層,引線分別接到地和電源正,(原先傳導騷擾不過,后來再加一層屏蔽到電源正就過了,而有很大的余量, 但輻射死活不愿降不下來)

這個我要試一下,但是如果再加一個Y 電容  ,我輸入和輸出高壓測試有大于5毫安的泄露電流,客戶不知道能不能接受 ,  以前一直要求低于5毫安

pcb 走線不是很理想.
Y電容接線最好與IC地分開走.

1.建議你改Y電容接地試一下
2.變壓器在外圍包一層銅箔.里面改為一層銅箔.

這位兄臺,主控IC是否為士蘭微的品牌?對于30M-60MHZ之間輻射超標的因素主要是開關引起的,你可以在SNUBBER二極管上加個磁珠,并換成超快恢復管UF4007,應該會有所改善,還有一點,你的整流濾波電路我還是第一次看到,你可以把共模電感換成差模電感試下!僅供參考.. 如有結果還請?zhí)鰜?呵呵.......

這個問題有經驗一瞅就知道了,不是線路有問題,也不是變壓器,只是LAYOUT有問題,一次側和二次側的地特別是二次側地太細了,你沒有感到這樣連電氣都有問題嗎?

謝謝回復,這個老兄,DCR電路的D你說換成超快恢復的UF系列,通常不都是恢復時間200NS 左右或甚至更慢的二極管嗎,為什么要用超快的呢,能吸收嗎.不過我也要試試
       上次在測試時我也準備了另一套方案,共模換成差模沒有效果

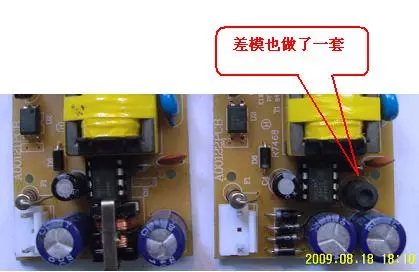

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1590261250563393.jpg');}" onmousewheel="return imgzoom(this);">

MOS串個bead看看

地線是細了點,但不知道是不是主要原因.

地線細了點,但是沒有影響電氣性能,才十幾瓦特的功率,完全夠了,自由落體和10度彎曲100次沒有發(fā)現有斷線.加大2倍負載功率也沒有發(fā)現線變色現象(但要換主控IC,不然保護)

二次側地線拉的太長,變壓器地線出線跟電解之間距離太遠,變壓器的PIN腳改一下,地線短一點,應該有效.

.....

.....

這么多方法都沒有改善你的問題嗎?你的SNUBBER 電容是多大的啊? 還有一點,看你的PCB LAYOUT 有些地方確實不敢恭維,初級地不應該這么走,IC的地最好是不同變壓器反饋繞組的地一起走,你可以試下割地的方法,如果這個方法都不管用的話..............
