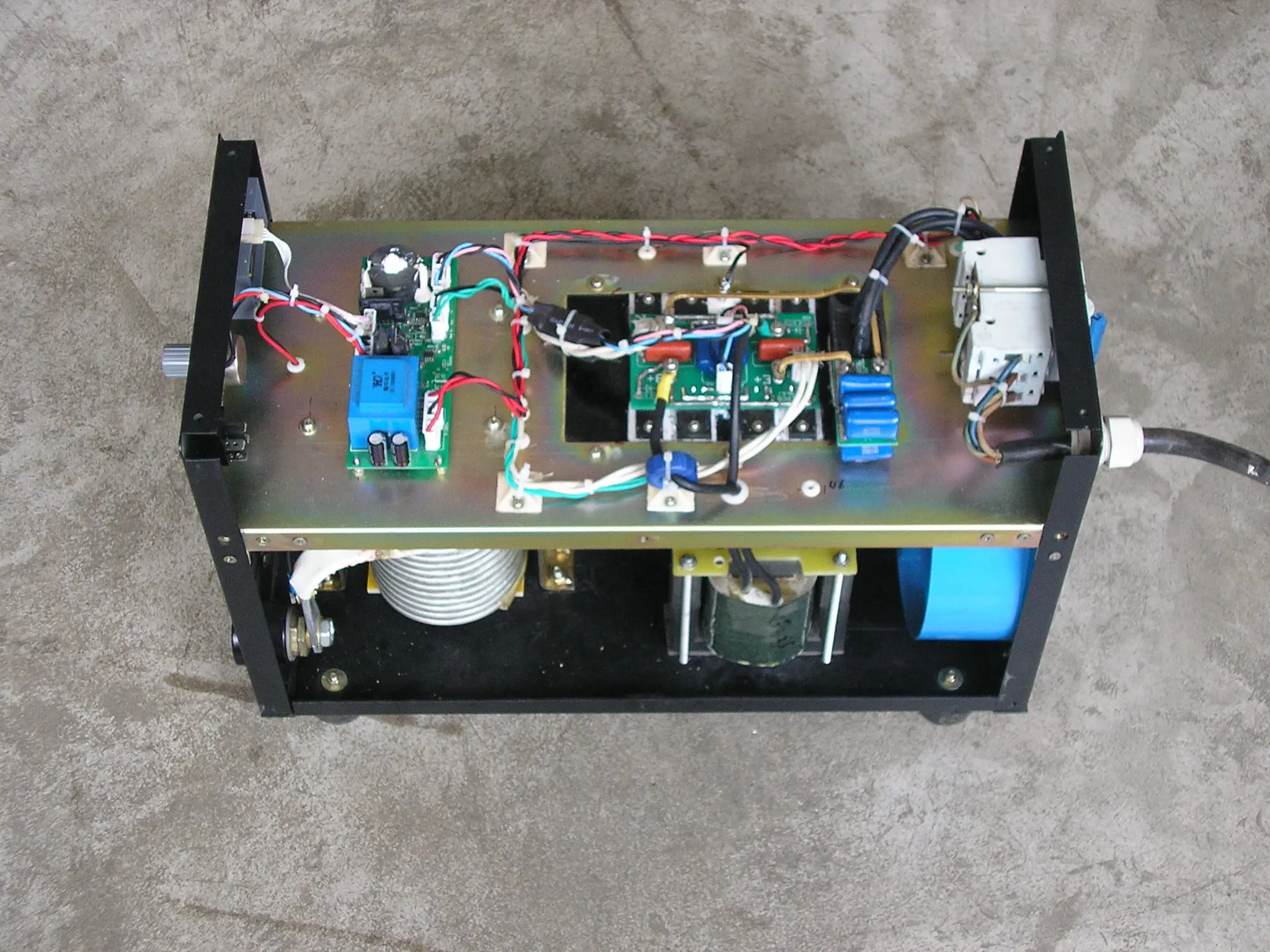

電焊機原結構500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/121250489231.jpg');}" onmousewheel="return imgzoom(this);">

要更換控制板500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/121250489361.jpg');}" onmousewheel="return imgzoom(this);">

董老師的焊機看似簡單,卻很實用,時代逆變315的機子用50安120伏的igbt模塊,他400安的機子用60安1000伏的igbt單管兩只并聯,就是120安,真是很足量.他的橋路設計更加科學,保護觸發電路俱全,參數選擇合理,造價低廉,卻有耐用可靠,我研究過他的電鍍電源上用的觸發電路就比時代逆變的要科學,簡單適用,他的整流橋路不用很大的電解電容,只用必要的聚丙烯電容,既可以簡化上電延時電路,又可以減小短路沖擊.他用一次電流作為反饋電流的技術既可以不用電流互感器,又能使得調整更既快捷,保護根迅速,二氧化碳保護焊需要緩降外拖的外特性,需要足夠的功率、安全余量,別人的機子我沒保證,董老師的機子應當是沒有問題的.用400安的手弧焊機改250的二氧化碳保護焊,確實是很科學的,我側過一般二氧化碳保護焊的電流最大為200安,需要最大400安的短路熔滴過渡電流,一般的機子要不就是保護,要不就是過渡不順利,老董的機子用料很足應當是沒有問題的.

天下有奶水才是真的娘

能上傳原理圖看看嗎

我看是自己在吹自己...叫你傳給400A/36V 初級的電流波形就不敢吭聲了...還有初級額定時的電壓波形...初級額定電流...........
不敢傳就說明什么,,,,,,,,,,?????/你自己心里有數....
傳過來也要真實的...不要欺騙你的客戶

哥們!大家都是知識份子,就不能含蓄點.
人家做垃圾機自有垃圾機市場,至少比抄板的小偷強.
三宇的影子罷了...

好啊!我在考慮你要這些數據的意義?機器好壞我貼出來了,算是自我欣賞也罷.勞動成果不能輕易給你看,看緣份吧!

你若認為有自主創新地方可借鑒一二也算對焊機界的一點貢獻

光看外殼有什么用,看外殼就知道你機子的性能嗎?,,,你就別吹了兄弟..你只能騙騙外行而已..
在說你也發過圖片...是空載的波形..現在怎么就心虛了??~!不敢了...不發你什么都別發.別搞那么一點波形就在那里不得了了.

來來去去都是那幾招,感覺并無創意!

做逆變二保焊比做手工焊要難的多.你不懂焊接工藝是不可能做好焊機的.它和電鍍電源是2個概念.

做著玩玩是不錯的.

你可以不參與,激將法沒意義,我尋有緣人:深圳或上海有實力的朋友,聯合生產電焊機,二十年的功力非你能理解.大批量生產zx7-400國標電焊機不超過850元,信則有不信則無!

zx7-250500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/121250652011.jpg');}" onmousewheel="return imgzoom(this);">

此款機是zx7-250請與某公司zx7-400對比一下.以此說明我的zx7-400的真實性

你的電路行與不行與我無關,要想知到亦有何難,但最怕在這里誤人子弟!

用zx7改汽保焊是我給董老師的建議,原因就是他的電源簡單可靠,七月底我去過董工那里,在那里我學到很多東西,可惜時間太緊,僅僅3個多小時,但受益頗多,改汽保焊的電路板我已拿到,改好后我貼給大家.

說你不懂呢,你還在這兒冒充內行.二氧化碳?xì)怏w保護焊機是緩降帶外拖特性嗎?還想用ZX7的來改,改你個頭!緩降特性是BX系列交流焊機的特性.ZX7系列是陡降帶外拖特性.二氧化碳?xì)怏w保護焊機是平特性,也就是說反饋要采用電壓負反饋來實現.連機器的特性都沒搞懂,就在這兒高談闊論什么?

什么破玩意!指出幾點不足.1.三相整流模塊太小,看你機器用的那封裝應該是富士的20整流橋吧?ZX7400的機器原邊電流是多少?你自己根據你的變比算算. 佳士的MIG250采用的42:4的變比,原邊最大電流都有20幾安培,你那是400A機器,該多少?20A整流橋功率夠嗎?2.你用的是富士的60N100單管IGBT, 參數60A/1000V,25度標稱值,到了70度額定電流還有多少?你自己去查一下.3.該型號IGBT內部不帶反并聯的快恢復二極管,怎么嵌位尖峰電壓,要么就是在橋臂上并聯快恢復二極管,但是我看你那板上根本就沒這玩意.4.二氧化碳保護焊機屬于是半自動焊機,因此連續工作時間比手工焊長,在設計的時候功率器件要降額使用,也就是說:比如要設計一臺250A保護焊機,功率器件要按照315A的手工焊的額定電流計算.綜上幾點所述,你那機器不爆管爆得滿天飛才怪.

知道有一款機叫co2/氣刨兩用機(唐山松下產),氣刨即手工焊.你最好文明點,說好聽點初生牛犢不怕虎,差點說無知者無畏,技術論壇別讓人笑話

是有兩用機,三用的還有呢.別人那控制電路是有反饋切換的,手工焊時掛的是電流環,CO2焊時掛的是電壓環.還是我來告訴你松下的那款機子型號吧.KH-600,可控硅的.三功能,CO2 手工焊 氣刨

你說的對.他們連機器的原理都高不懂,就改氣保焊,簡直就是說笑話.

你是說三宇吧,

懂工,好好學習吧,免得大家笑話你.暈

這里熱鬧!小偷吵架,這個可以繼續!
有感焊機,是個球都要排拍.繼續繼續...

人家可有二十幾年的功力,請不要見笑哦!

我國的逆變焊機重什么時候開始的,懂工從89年就開始做逆變焊機了.他那時候有多大啊?懂工是什么時候出生的?呵呵!

懂工,我給你個奧太NBC500的圖紙學習一下,在做焊機,免得是這里鬧笑話.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/121250729632.jpg');}" onmousewheel="return imgzoom(this);">
