哪位高手知道怎么樣用LM317制作200V以上的高壓直流電源?

小弟初來乍到,老師讓用317制作一個輸出200-280可調電源,摸索了近一個月,還是沒有設計出來,手冊上給出的方案最高輸出為160V/25mA.我想制作出來260V/50mA的電源,哪位高手能指點指點,小弟將萬分感謝!如果您說317根本不能制作這么高壓得電源,您給我解釋一下理由也成!很懇切地求助!!!
全部回復(12)
正序查看
倒序查看
vandavid
LV.2
2
2005-09-20 20:44
自己先頂!真誠懇求高手!!!!!
0
回復
njyd
LV.8
3
2005-09-21 03:44
  通過可調電阻與地之間串一只190V左右的穩壓二極管試試.
  沒有190V左右的穩壓二極管用二到三只串聯.
0
回復
林工
LV.1
4
2005-09-21 08:05
@njyd
  通過可調電阻與地之間串一只190V左右的穩壓二極管試試.  沒有190V左右的穩壓二極管用二到三只串聯.
請問電流要多大?
0
回復
林工
LV.1
5
2005-09-21 08:13
@林工
請問電流要多大?
制作并不難,只是用317穩壓在這里不能作主電源用,只能作基準電源,因為317的最大壓降為40V.
0
回復
njyd
LV.8
6
2005-09-21 18:09
@林工
制作并不難,只是用317穩壓在這里不能作主電源用,只能作基準電源,因為317的最大壓降為40V.
  沒考慮到要有80V的調壓范圍
0
回復
jacki_wang
LV.11
7
2005-09-21 23:00
@njyd
  沒考慮到要有80V的調壓范圍
可以的,又沒有叫你用一個317就做到.
0
回復
逍遙子
LV.5
8
2005-09-22 17:47
不行.控制范圍有80v,而lm317的壓差不能大于40v.
0
回復
njyd
LV.8
9
2005-09-23 04:13
@jacki_wang
可以的,又沒有叫你用一個317就做到.
  分檔或同時調輸入端的電壓?
0
回復
jacki_wang
LV.11
10
2005-09-23 08:10
@njyd
  分檔或同時調輸入端的電壓?
第一個調第二個的輸入電壓,同時調節.
如果再不夠就用第三個.
0
回復
2005-09-23 11:07
@jacki_wang
第一個調第二個的輸入電壓,同時調節.如果再不夠就用第三個.
妙!用活了.
0
回復
njyd
LV.8
12
2005-09-23 21:31

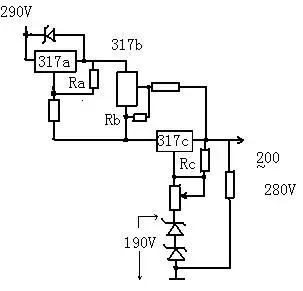

  俺絞盡腦汁想了個線路,不知行不行.
  基本思想是當317壓降接近40V時輸入端會自動降低電壓,又只能用一個地方調節.
  三端穩壓器在輸入電壓低于設定輸出電壓時,就等于一個稍有壓降的直通電路.高于設定輸出電壓時,輸出電壓與地之間不會高于設定電壓.這里的地不是整個電路的地,是指這一只穩壓器本身的“地”.
  就用這個方法來限制另一只穩壓器的最大壓降.
  圖中317b用來限制317c的最大壓降;a限制b.
  317a和b調整到穩壓在35V左右,最上面的穩壓二極管穩壓值在35-40V,用來限制317a的最大壓降.
  為安全起見,可先搭一個電壓低些的電路試驗一下.

  (安全問題責任自負,如有燒毀元件、電人事故概不負責.
  如試驗成功,俺去申請專利,也好掙點小錢.先叫你的老師付點專利費^o^)


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127482296.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
jacki_wang
LV.11
13
2005-09-23 22:12
@njyd
  俺絞盡腦汁想了個線路,不知行不行.  基本思想是當317壓降接近40V時輸入端會自動降低電壓,又只能用一個地方調節.  三端穩壓器在輸入電壓低于設定輸出電壓時,就等于一個稍有壓降的直通電路.高于設定輸出電壓時,輸出電壓與地之間不會高于設定電壓.這里的地不是整個電路的地,是指這一只穩壓器本身的“地”.  就用這個方法來限制另一只穩壓器的最大壓降.  圖中317b用來限制317c的最大壓降;a限制b.  317a和b調整到穩壓在35V左右,最上面的穩壓二極管穩壓值在35-40V,用來限制317a的最大壓降.  為安全起見,可先搭一個電壓低些的電路試驗一下.  (安全問題責任自負,如有燒毀元件、電人事故概不負責.  如試驗成功,俺去申請專利,也好掙點小錢.先叫你的老師付點專利費^o^)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1127482296.jpg');}"onmousewheel="returnimgzoom(this);">
好象很復雜,又好象不能實現.
其實只要三個都接到同一個調整端,但是設定不同的電壓變化率就好了,沒有這么復雜啊.
0
回復
