變壓器溫升理論實際誤差大?
我們經常使用網上或書上的理論來設計主變壓器,這次也因為我們的模塊高燒到110度,老大叫我重新設計主變壓器,我參照了各種理論后設計了一下主變壓器,可是打樣后效果完全超出預料,溫度在老化一小時后竟然跑到120度了,所以心情特別郁悶,這里我就想把我所設計的參數和具體過程寫下來,好讓網上的高手診斷診斷到底問題出在哪里?AC-DC模塊電源:主變溫度在老化兩小時后磁芯和線包在120多度,環境溫度為35度,參數是:380VAC三相輸入,全橋拓?fù)?開關頻率20K,整機效率0.87,輸出600V,5A,輸出用全橋整流.雙副EE55/28/25雙磁芯.我取的參數是 原邊電壓范圍為400~600VDC,最大占空比取0.8,電流密度取4A/mm2,工作磁通密度選0.2T,磁芯截面積為8.5cm2,窗口面積為3.82cm2.用TDK PC40材質,原邊經計算選取1mm*32TS,副邊為2*0.9mm*54TS,無氣隙,繞出后在100HZ測試時,電感量分別為20mH:60mH.用夾心繞法,最里邊是原邊.請各路英雄幫幫忙,小弟不甚感激!
全部回復(4)
正序查看
倒序查看
變壓器主變不行,選磁芯時你要注意留一定的余量.不然溫升過高會燒壞模塊
建議用AP值大點的磁芯,
如果成本允許也可以用超微晶磁芯
環型 40/70*20 2-4KW 20KHZ 外殼帶兩腿可以固定

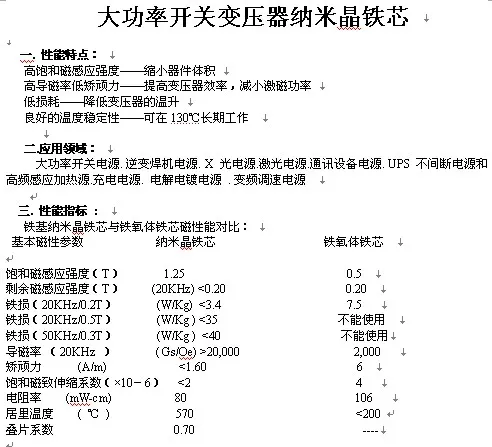

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251079100.jpg');}" onmousewheel="return imgzoom(this);">
建議用AP值大點的磁芯,
如果成本允許也可以用超微晶磁芯
環型 40/70*20 2-4KW 20KHZ 外殼帶兩腿可以固定
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3300141251079100.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yjlnmy
變壓器主變不行,選磁芯時你要注意留一定的余量.不然溫升過高會燒壞模塊建議用AP值大點的磁芯,如果成本允許也可以用超微晶磁芯環型40/70*202-4KW20KHZ外殼帶兩腿可以固定[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/3300141251079100.jpg');}"onmousewheel="returnimgzoom(this);">
我的 變壓器初級是10砸電感量是120UH次級是13槽115砸電感量是1.2到2H.
漏感是905MH.
用在高壓電源正反機電路之中,MOS管也熱可以達到120—200多度.
希望大家給點意見,怎么解決謝謝!
漏感是905MH.
用在高壓電源正反機電路之中,MOS管也熱可以達到120—200多度.
希望大家給點意見,怎么解決謝謝!
