LED內置齊納問題

我是臺灣宏齊LED的銷售,現在碰到這個問題.
有個客戶現在用瑞豐3528,為了做到保護,進行1對1并聯齊納,不過我們的燈已經內置齊納.問工程師們,內置齊納是否和外置齊納作用一樣.對方工程做了個實驗,將3顆LED串,恒壓9.6V,他將其中一顆LED加壓破壞,再接到9.6V電壓上,導通的,但是電流已經到50MA了,請問這樣檢測方式是否合理.我們已經將他的要求重新劃分了小色溫區塊,為了達到一致性好.因?yàn)樗男⌒y(cè)試,他得出的結論是LED內置齊納沒有必要,還沒外置的好,確實很困惑.因?yàn)槌杀驹?我們的比瑞豐的貴點,大概在0.35含稅.

本人QQ:42468685
望有達人給解釋.內置齊納和外置齊納的區別.

全部回復(15)

只看樓主

正序查看

倒序查看

banma2001

LV.7

2009-08-26 10:40

你們的3528是多大功率的?專門針對什么領域的?如果是0.06W的,而且用在交流驅動的話,這樣的內置齊納確實不如不要.
如果是低壓DC/DC恒流驅動1路串聯就還可以.

回復

jianshan2267

LV.5

2009-08-26 11:42

@banma2001

你們的3528是多大功率的?專門針對什么領域的?如果是0.06W的,而且用在交流驅動的話,這樣的內置齊納確實不如不要.如果是低壓DC/DC恒流驅動1路串聯就還可以.

你們那種內置齊納的LED燈珠,是不是一整串如果其中一個燈珠死掉了,別的燈珠還能亮?

回復

samlei

LV.1

2009-08-26 15:00

@banma2001

你們的3528是多大功率的?專門針對什么領域的?如果是0.06W的,而且用在交流驅動的話,這樣的內置齊納確實不如不要.如果是低壓DC/DC恒流驅動1路串聯就還可以.

齊納的功能主要是防靜電吧．12V汽車電的話,如果是恒壓電源串3顆,是否有開路保護功能

回復

elephan

LV.4

2009-08-26 15:01

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2843491251269644.jpg');}" onmousewheel="return imgzoom(this);"> 2843491251269927.pdf

回復

nsl168

LV.6

2009-08-26 18:13

@elephan

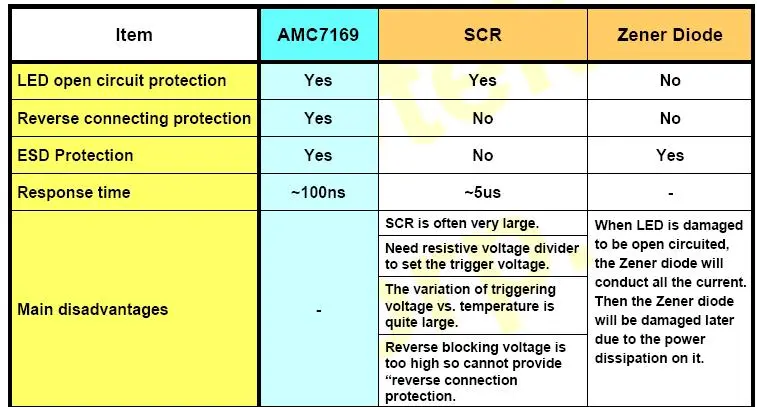

我們已有客戶采用AMC7169做LED的短路、開路、ESD、極性接反保護,封裝小,可以并聯在LED旁,也可以將晶圓封裝在LED中,單價便宜,主要應用在大功率LED中.附圖為與齊納管爭對LED保護對比,及AMC7169規格書.有疑問可以直接聯系:13556862859劉(技術支持),郵箱jobliu@chief-tech.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2843491251269644.jpg');}"onmousewheel="returnimgzoom(this);">2843491251269927.pdf

AMC7169多少錢一個?請問

回復

banma2001

LV.7

2009-08-26 20:08

@nsl168

AMC7169多少錢一個?請問

估計不便宜

回復

led-drive

LV.4

2009-08-27 13:43

極納二極管內置和外置功能不一樣的內置的是防止靜電和電極接反時被擊穿的,外置是為了LED燈串開路的時候保證線路繼續導通的

回復

jianshan2267

LV.5

2009-08-27 14:58

@led-drive

是嗎?廠家跟我們說內置齊納管,如果死掉一個燈珠,后面的還能繼續亮,我們也遇到過,死掉兩個,后面的繼續能亮

回復

banma2001

LV.7

2009-08-27 15:46

@led-drive

內置齊納防靜電確實能起一定作用,但是如果靜電能量很大,內置的齊納還是沒用的.這只是一些技術實力不行的LED封裝小廠為了降低成本,或者應付靜電問題想的折中的辦法而已.
另外外置的齊納一樣可以防反接的

回復

samlei

LV.1

2009-08-28 21:18

@banma2001

你說的好象反了吧,LED大廠才會LED內置齊納吧．你調查下臺灣大廠幾家沒有,宏齊在臺灣排名第幾．現在摘討論齊納問題不要來貶低一些其他東西．

回復

samlei

LV.1

2009-08-28 21:20

@samlei

還有個問題,內置和外置的都是并聯反接,為什么按上面有位兄弟說的,為什么功能不一樣呢?

回復

banma2001

LV.7

2009-08-28 21:51

@samlei

我不是很清楚宏齊到底臺灣排第幾,但我知道宏齊主要是做小尺寸LED背光的,白光照明不是他的強項.另外據我了解臺灣一線廠商1年多以前就已經解決了白光LED抗靜電問題,抗靜電能力在4000V以上,不再使用內置齊納的方式.
我在這里只是討論技術,對于問題我一向?qū)嵤虑笫?沒有想貶低誰.

回復
