DC24V 1X40W EB.sch

1085473482.pdf

全部回復(21)

只看樓主

正序查看

倒序查看

em108

LV.5

2004-05-26 09:12

能說明一下D1、D8的型號嗎?

回復

tianma

LV.5

2004-05-27 08:47

@em108

能說明一下D1、D8的型號嗎?

我得查查,改天告訴你.

回復

tianma

LV.5

2004-05-28 08:12

@em108

能說明一下D1、D8的型號嗎?

D1=33V/1w, D8=39V/1w

回復

tianma

LV.5

2004-05-28 14:22

沒人能給點意見嗎? 我覺得改進的地方還很多.例如,將RM14改小等等.

回復

tianma

LV.5

2004-05-31 14:37

@tianma

沒人能給點意見嗎?我覺得改進的地方還很多.例如,將RM14改小等等.

大家都沒建議? 好吧,如果用太陽能供電(12V)應該如何改?

回復

em108

LV.5

2004-05-31 20:49

@tianma

D1=33V/1w,D8=39V/1w

謝謝!
不過這線路我還看不明白,能否講講?

回復

zhgw

LV.6

2004-06-01 10:14

@tianma

大家都沒建議?好吧,如果用太陽能供電(12V)應該如何改?

TIANMA兄,請問您前面的那些三極管以及穩壓管是用來啟動用的嗎

回復

tianma

LV.5

2004-06-01 11:03

@zhgw

TIANMA兄,請問您前面的那些三極管以及穩壓管是用來啟動用的嗎

嚴格將是控制電路.控制逆變電路的開通及過壓保護.
EM108兄:也看看.
商榷.

回復

tianma

LV.5

2004-06-02 08:08

@em108

謝謝!不過這線路我還看不明白,能否講講?

你太謙虛了.能問點具體問題嗎?

回復

zhgw

LV.6

2004-06-02 12:52

@tianma

嚴格將是控制電路.控制逆變電路的開通及過壓保護.EM108兄:也看看.商榷.

TianMa兄,請教一下如果是要求做到對輸出過載保護又當如何.

回復

tianma

LV.5

2004-06-02 15:07

@zhgw

TianMa兄,請教一下如果是要求做到對輸出過載保護又當如何.

從L1與T1之間采樣,處理后送到可控硅的控制極.

回復

zhgw

LV.6

2004-06-03 10:11

@tianma

從L1與T1之間采樣,處理后送到可控硅的控制極.

從L1與T1之間采樣,直接送到TIP42C來控制開關管的基極電壓如何,可能會使成本降低.

回復

repol

LV.7

2004-06-22 13:52

@tianma

沒人能給點意見嗎?我覺得改進的地方還很多.例如,將RM14改小等等.

你這個設計用了那么多的三極管成本肯定高.

回復

chenfeicool

LV.2

2004-07-06 15:01

老兄,你的圖紙是什么格式啊,PROTEL99根本打不開啊

回復

zblhy

LV.4

2004-09-29 00:24

能解釋一下原理圖中變壓器的說明嗎?

回復

k432613

LV.7

2005-08-11 09:49

能告訴C5/6/7的值嗎?還有就是可不可以做異態保護.

回復

不懂老師

LV.7

2005-08-12 08:43

@tianma

你太謙虛了.能問點具體問題嗎?

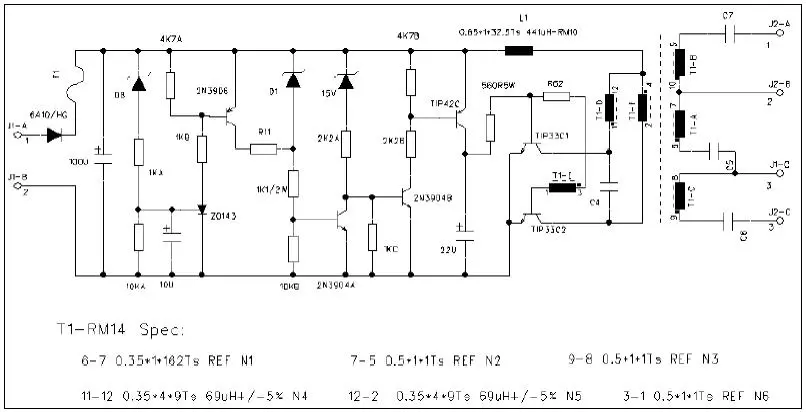

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123807353.jpg');}" onmousewheel="return imgzoom(this);">請教此電路中那部份是欠壓保護的?

回復

fjxmeb1

LV.5

2006-09-06 15:55

@不懂老師

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123807353.jpg');}"onmousewheel="returnimgzoom(this);">請教此電路中那部份是欠壓保護的?

這電路做T5-HE35W的預熱效果如何呢?
