請教:有沒有產生-24V的DC-DC?
我現在想要得到DC-24V的電源(30mA即可),方法是從已有的+12V,-12V,+5V,+3.3V其中的一種轉換過來,但是我不知道是否這樣的DC-DC或LDO,請高手指教,并提供大概電路圖,謝謝你的好心!
全部回復(2)
正序查看
倒序查看

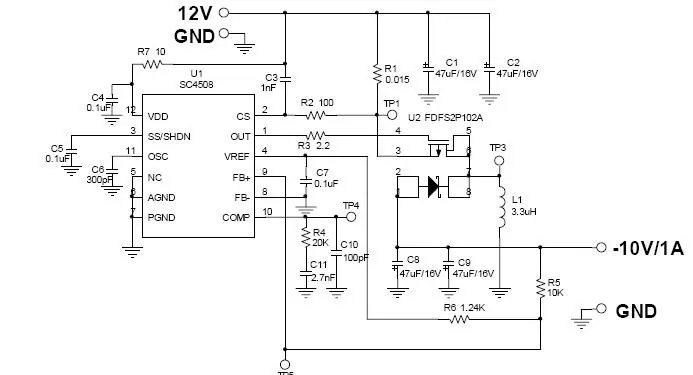

給你一個芯片,電路圖如下!
把R5變成24K就可以了!這是buck-boost結構的DC-DC!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127809699.jpg');}" onmousewheel="return imgzoom(this);">
把R5變成24K就可以了!這是buck-boost結構的DC-DC!
