IGBT單管做的400A焊機

400A焊機,上幾PP請大家給指點指點






全部回復(26)
正序查看
倒序查看
cyxem
LV.3
2
2009-09-10 12:07

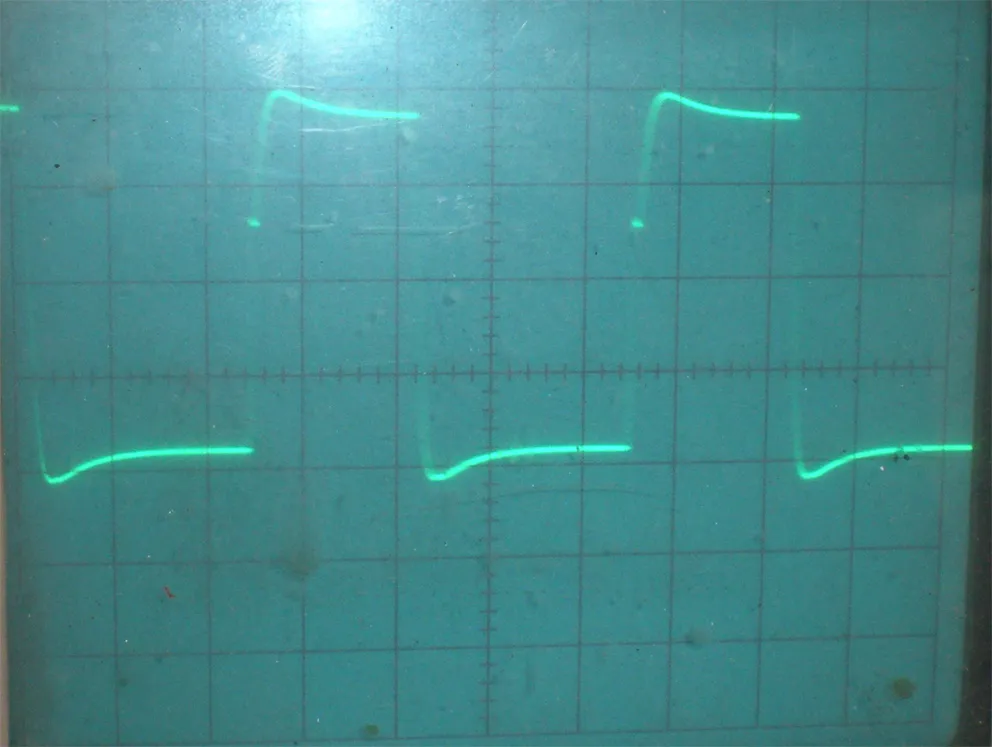

IGBT驅動波形
沒加高壓的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2435561252555632.jpg');}" onmousewheel="return imgzoom(this);">
加高壓的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2435561252555663.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2009-09-10 13:00
@cyxem
IGBT驅動波形沒加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555632.jpg');}"onmousewheel="returnimgzoom(this);">加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555663.jpg');}"onmousewheel="returnimgzoom(this);">
可以哦.我有個建議,你的數顯表和PCB為什么不分開,這樣維修簡要,給用戶的感覺怕要好點呵呵.只是我個人意見.
0
回復
lyjy
LV.7
4
2009-09-10 13:05
圖示波形軟.
估計是脈沖變磁環繞法不好,曾試過.效果差!
磁環繞法怎么繞法好真不清楚!
但知道EI型一定要緊平繞對齊才行.
0
回復
ddying
LV.4
5
2009-09-10 14:09
好看.
0
回復
ccnbhj
LV.5
6
2009-09-10 20:58
@ddying
好看.
看波形像是單端正激的.不知實際電流有多大?
0
回復
9212
LV.1
7
2009-09-10 21:04
@cyxem
IGBT驅動波形沒加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555632.jpg');}"onmousewheel="returnimgzoom(this);">加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555663.jpg');}"onmousewheel="returnimgzoom(this);">
多少錢一臺,能焊幾個的焊條???????
0
回復
cyxem
LV.3
8
2009-09-11 09:55
@ccnbhj
看波形像是單端正激的.不知實際電流有多大?
硬開關全橋的,實際電流380A
0
回復
cyxem
LV.3
9
2009-09-11 10:03
@liyongchun
可以哦.我有個建議,你的數顯表和PCB為什么不分開,這樣維修簡要,給用戶的感覺怕要好點呵呵.只是我個人意見.
謝謝你的建議,顯示是由單板機控制的,同時還控制PWM輸出和電壓電流采集部分,所以在一塊板上,因用了單板機電路很簡潔故障率很低.
0
回復
aqhxhg
LV.6
10
2009-09-11 11:53
@cyxem
硬開關全橋的,實際電流380A
工藝還有待改進!主變我不贊成用多股線并繞,我覺得還是用單根線繞比較好,可以參考奧太的主變.主板倒是簡明,但是走線還是得處理一下.
以上是我個人觀點,不當之處盡請諒解!
0
回復
hlhj
LV.2
11
2009-09-12 09:19
你好,請問一下你那鋁和銅耳連接處涂的是什么材料!
0
回復
cyxem
LV.3
12
2009-09-12 09:42
@hlhj
你好,請問一下你那鋁和銅耳連接處涂的是什么材料!
涂的是防氧化的導電膏
0
回復
cyxem
LV.3
13
2009-09-12 09:49
@aqhxhg
工藝還有待改進!主變我不贊成用多股線并繞,我覺得還是用單根線繞比較好,可以參考奧太的主變.主板倒是簡明,但是走線還是得處理一下.以上是我個人觀點,不當之處盡請諒解!
主變多股線并繞,為了二極管均流,但裝配時太麻煩了,效果還沒看好多少,走線確實得處理,有點亂,請問IGBT驅動線能不能捆在一起,有沒有影響
0
回復
hlhj
LV.2
14
2009-09-14 19:51
@cyxem
涂的是防氧化的導電膏
請教防氧化的導電膏全名叫什么???或學名??感激!!!!!!!!
0
回復
cyxem
LV.3
15
2009-09-15 00:07
@hlhj
請教防氧化的導電膏全名叫什么???或學名??感激!!!!!!!!
就叫導電膏,電力工程中常用的,賣電纜附件的店里就有賣不貴十多元一管,其他牌焊機沒有用嗎?
0
回復
dingguo0383
LV.4
16
2009-12-17 20:22
多少錢一臺?郵箱dingguo0383@qq.com

QQ563565228
0
回復
2009-12-20 20:08
@cyxem
IGBT驅動波形沒加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555632.jpg');}"onmousewheel="returnimgzoom(this);">加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555663.jpg');}"onmousewheel="returnimgzoom(this);">
多少錢一臺570124980@qq.com
0
回復
dingguo0383
LV.4
18
2009-12-21 19:20
?????????????????????????????????????????????????????????
0
回復
www.com.cn
LV.5
19
2009-12-24 14:21
焊機設計還算合理,就是線有點亂.電容塑料支架很好,哪能買到啊!
0
回復
c107468852
LV.2
20
2009-12-29 15:20
FDA18N50  hgtg30n60a4d fgl60n100bndt   有用的聯系我13265549660陳陽
0
回復
2010-01-03 08:27
@hlhj
你好,請問一下你那鋁和銅耳連接處涂的是什么材料!

專做仙童(飛兆半導體,F(xiàn)airchild Semiconductor)的IC, MOSFET, IGBT,快恢復二極管...



只有原裝,只做原裝正品,有需要請聯系: 13242081651 ,   QQ:1056104580, 或者QQ:809872637,    SKYPE: cmx0819,  用仿品,散新,假貨的不要找我。




MSN: chenmingxia2@hotmail.com   陳小姐

0
回復
lyticast
LV.7
22
2010-01-03 14:31
@cyxem
謝謝你的建議,顯示是由單板機控制的,同時還控制PWM輸出和電壓電流采集部分,所以在一塊板上,因用了單板機電路很簡潔故障率很低.
是單片機直接控制IGBT嗎?

0
回復
2010-01-04 10:26
@cyxem
IGBT驅動波形沒加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555632.jpg');}"onmousewheel="returnimgzoom(this);">加高壓的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2435561252555663.jpg');}"onmousewheel="returnimgzoom(this);">
焊機外形有待提高,電路板有點糙。只是建議,怎么和你聯系?
0
回復
bhkj
LV.2
24
2010-01-09 22:58
@c107468852
FDA18N50 hgtg30n60a4dfgl60n100bndt  有用的聯系我13265549660陳陽
**此帖已被管理員刪除**
0
回復
lyticast
LV.7
25
2010-01-10 04:40
@cyxem
就叫導電膏,電力工程中常用的,賣電纜附件的店里就有賣不貴十多元一管,其他牌焊機沒有用嗎?
效果好嗎?


0
回復
qifeng
LV.5
26
2010-01-13 12:04
@bhkj
**此帖已被管理員刪除**
這個機器負載持續率能達到多少
0
回復
xcs1986
LV.5
27
2010-08-28 16:37
@lyticast
是單片機直接控制IGBT嗎?
大俠,我跟了你很久了,能否告訴我逆變焊機的主變怎么計算。
