我認為可以．

可以 用TPS40210

我想采用分立元件做.采用單片機輸出PWM來控制開關管.輸出的電壓采用電阻分壓然后AD轉換.這么做可以吧.

謝謝.看了這個芯片的資料我感覺還是用分立元件做好了.

自己頂自己.
剛剛做了個簡單的實驗.
5V供電,PWM信號是50%的占空比.控制882三極管,電感是用磁環繞的,電感量為2.8mh,大一些就大一些,因為我的要求不高.主要是能夠提供一個大致的電壓并保證足夠的電流就可以了.
下面說下試驗結果.負載10K電阻時,升壓到16.73V.負載10K并1K電阻時升壓到9.8V.
續流二極管是1N4148.
呵呵.說的有點亂啊.
總結下,以后我可以根據負載的變化調節占空比進行穩壓.

可是我有一點想不明白.不是輸出電壓VO=VI*(1/(1-D))嗎.

吊毛,你那扼六圈功率不足．

請問大大,我該怎么做呢.用別的磁芯繞指電感嗎?謝謝

發你的波形過來．

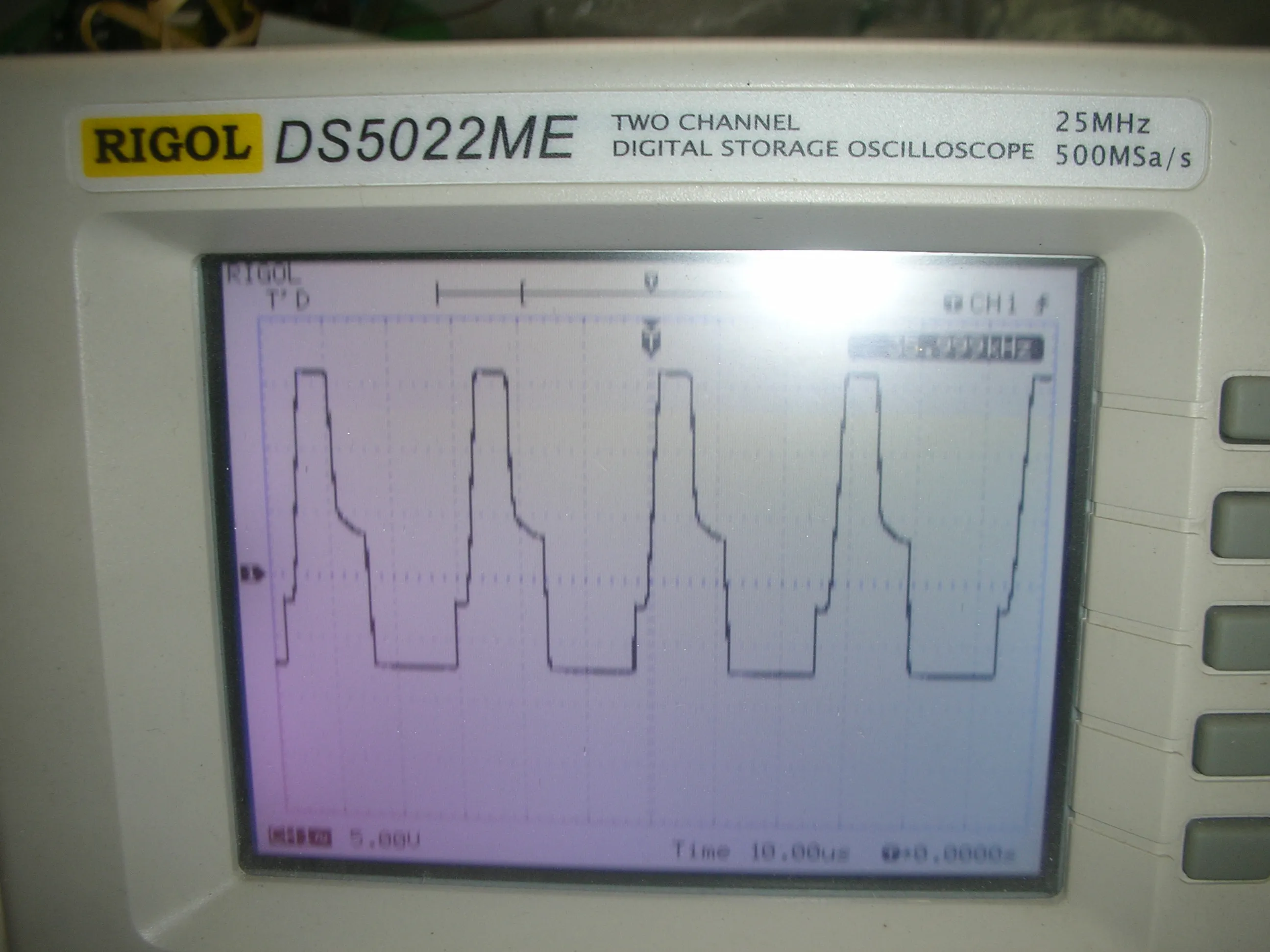

這是10K電阻的負載500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2635831252659334.jpg');}" onmousewheel="return imgzoom(this);">

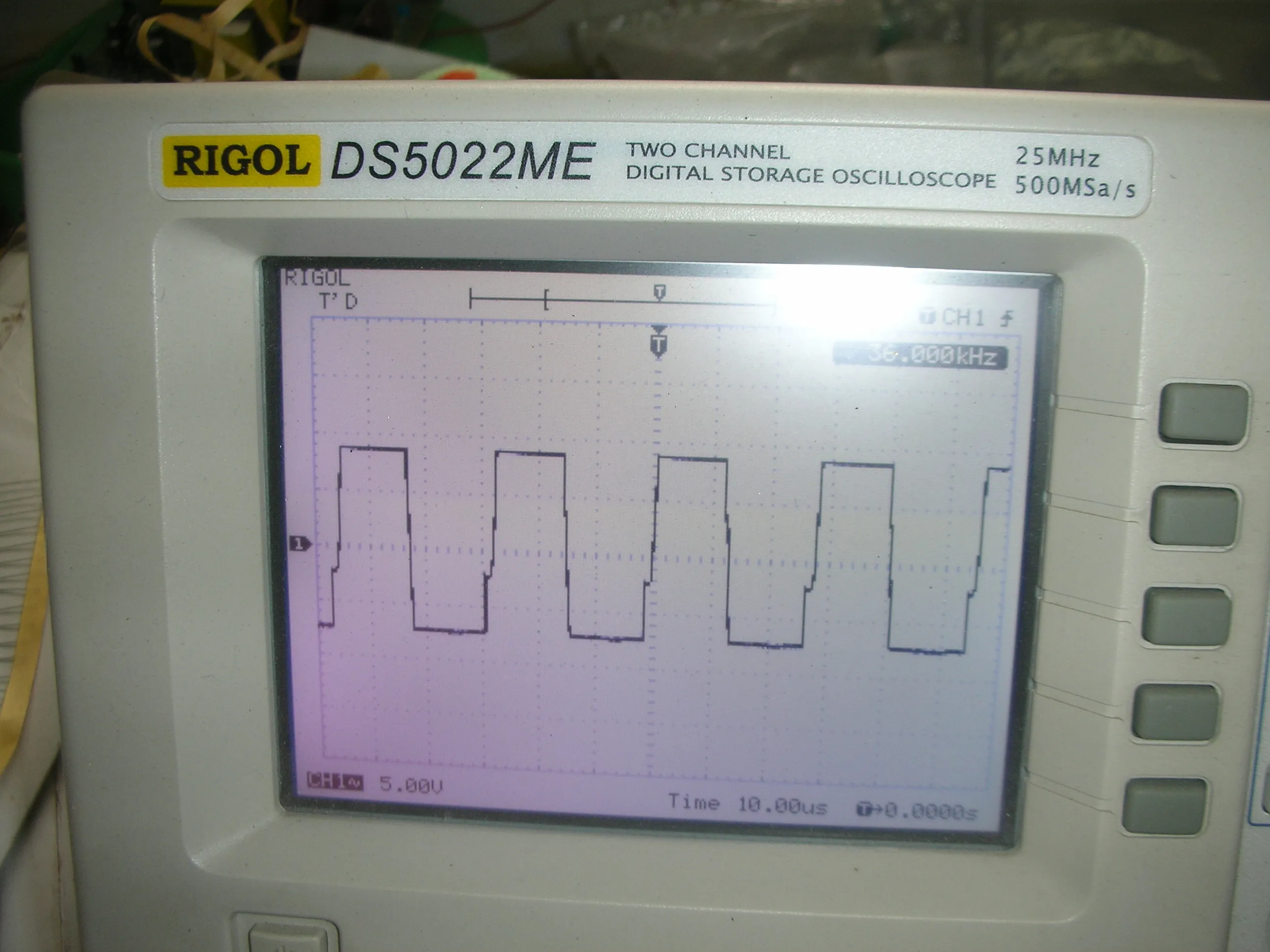

這是10K并上1K電阻的負載.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2635831252659380.jpg');}" onmousewheel="return imgzoom(this);">

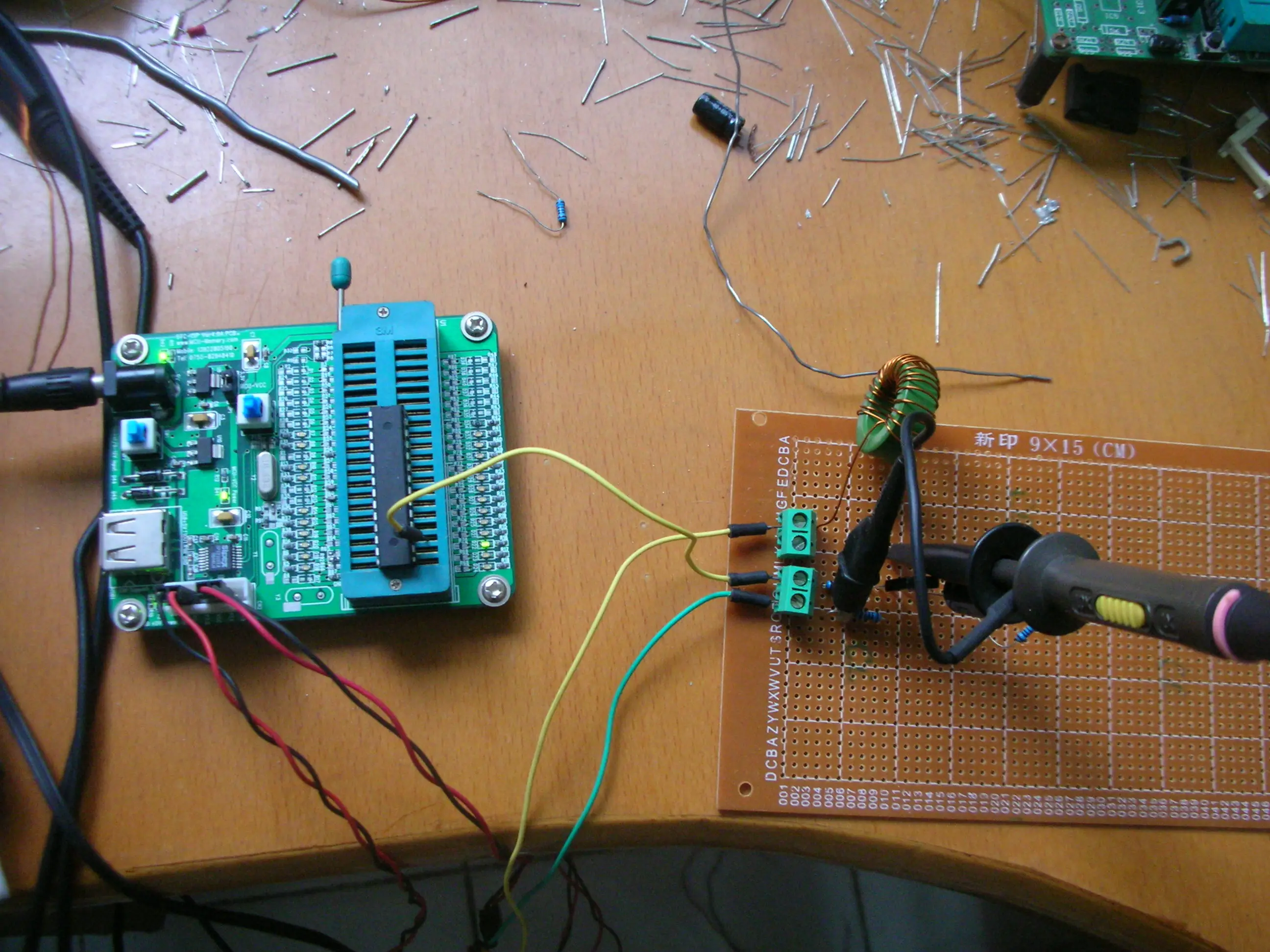

整個實物如圖所示500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2635831252659446.jpg');}" onmousewheel="return imgzoom(this);">
所有波形都是電感處的電壓波形.

你輸入是幾伏?輸出是多少．我?guī)湍闼闼悖€你你的Duty不要固定在50%．

輸入5V啊.
DUTY我單片機直接燒寫為50%,這個以后我還沒加按鍵呢.
以后我的意思是在輸出端加一個分壓電阻,然后AD測出輸出電壓,如果輸出電壓過低或過大都通過單片機來改變PWM的占空比.從而讓輸出電壓穩定在設定的值.這個值可以是12-72V任意的.

你先試是把DUTY調到70%．看看你的1K//10K負載時電壓是多少．還有你的輸出電壓要反饋回去調節你的DUTY的呀．

我現在只是搭一個簡單的電路,DUTY要根據反饋來調節的,我這個還沒有AD轉了.所以....呵呵.等我慢慢完善吧.重新搭一個稍微完成些的電路再發圖.

其實,我只是想問下,12V輸入,能否實現12-72V任意電壓調節?負載電流最大0.1A.
如果可以,那我實驗繼續做下去
如果不可以,那我怎么做也沒法實現,我何不換種方案,比如AC220直接降壓到12-72V.
意思是請高手指點迷經,讓我少走彎路.謝謝.

可以的．

哥們用綠環？這DD不能來做儲能電感。要用黃環。
