ir21592為什么不能啟動?

我是按照ir的參考設計做得,上電后vdc＝14.6v,vco=5.4v,cph＝0v,vs=0v,vb=15.6v,vcc=15.8v,cs=0v,sd=0v,芯片停留在ULVO狀態,不進入PREHEAT狀態,這是為什么呢?在上電的初期,LO有幾個有規律的脈沖.HO則沒有,上電一段時間后,LO,HO均無脈沖..請問這是為什么呢?我檢查過了,bootstrap的電容足夠大,而且也使用的是快速恢復二極管阿...附圖是HO上電后的波形

全部回復(15)

只看樓主

正序查看

倒序查看

ken21cn

LV.8

2005-09-29 14:57

vs=0v,vb=15.6v

這個兩個值是對地的??

回復

finzha

LV.2

2005-09-30 11:27

@ken21cn

vs=0v,vb=15.6v這個兩個值是對地的??

是啊,都是相對于地的...

回復

ken21cn

LV.8

2005-09-30 13:16

@finzha

是啊,都是相對于地的...

VS點是浮的,怎么會變成0V?.你把半橋的圖貼上來.

回復

finzha

LV.2

2005-09-30 15:43

@ken21cn

VS點是浮的,怎么會變成0V?.你把半橋的圖貼上來.

我是按照IR的參考設計做的

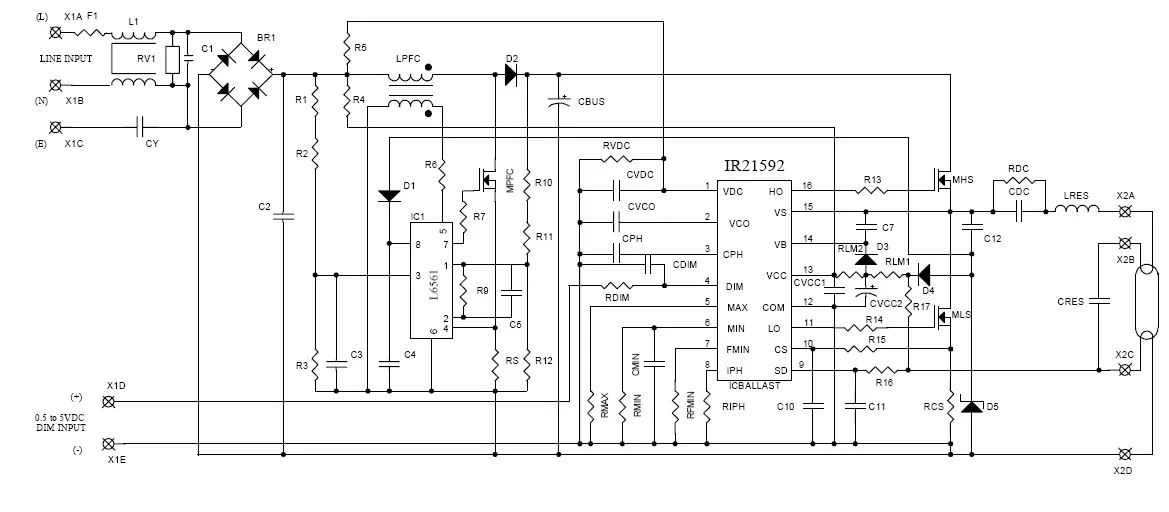

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1128066031.jpg');}" onmousewheel="return imgzoom(this);">
我把21592從板子上拔下來單獨插在面包板上測試,給VCC15v,VDC7v..SD,CSd都接地,結果測得在VCC引腳上只有6V,但是這個芯片在PCB板子上測的時候,VCC有15.6V

回復

finzha

LV.2

2005-09-30 15:46

@ken21cn

VS點是浮的,怎么會變成0V?.你把半橋的圖貼上來.

是負載的原因么?但是現在啟動的時候,LO輸出幾個脈沖后,HO根本不輸出脈沖阿

回復

ken21cn

LV.8

2005-09-30 16:09

@finzha

是負載的原因么?但是現在啟動的時候,LO輸出幾個脈沖后,HO根本不輸出脈沖阿

vs是穩態的0V嗎?VS=0,要么芯片壞了,要么下管MOS DS穿通.

你單獨測,是怎么個測法???難道沒接MOSFET???

回復

finzha

LV.2

2005-09-30 17:24

@ken21cn

vs是穩態的0V嗎?VS=0,要么芯片壞了,要么下管MOSDS穿通.你單獨測,是怎么個測法???難道沒接MOSFET???

Vs只在開始的時候有電壓,幾百毫秒后就一直為0V,mosfet沒有擊穿..
至于芯片,不應該是壞的,不過我也沒有新的芯片了,也沒有辦法試.而且現在IR也不給樣片了,中發那里賣芯片的柜臺,都沒有零賣21592的,一賣就賣100片,買不起呀....
測21592的時候就是把芯片插在面包板上測的,什么都沒接,IR公司TAC的人讓我這么測的...

回復

ken21cn

LV.8

2005-09-30 20:22

@finzha

Vs只在開始的時候有電壓,幾百毫秒后就一直為0V,mosfet沒有擊穿.. 至于芯片,不應該是壞的,不過我也沒有新的芯片了,也沒有辦法試.而且現在IR也不給樣片了,中發那里賣芯片的柜臺,都沒有零賣21592的,一賣就賣100片,買不起呀.... 測21592的時候就是把芯片插在面包板上測的,什么都沒接,IR公司TAC的人讓我這么測的...

1)如果接了MOS的IR21592,你要測,應該用滾動測;
2)如果IR21592的HO,LO懸空,那么HO沒有反應是正常的.
應該BOOT DIODE和BOOT CAP并沒有充電回路.

你方便的話,留你聯系方式到我的短信里.

回復

finzha

LV.2

2005-09-30 22:08

@ken21cn

1)如果接了MOS的IR21592,你要測,應該用滾動測;2)如果IR21592的HO,LO懸空,那么HO沒有反應是正常的.應該BOOTDIODE和BOOTCAP并沒有充電回路.你方便的話,留你聯系方式到我的短信里.

已經發短信.
今天還有一個挺奇怪的,在VCC上加直流電源15V,COM,SD,CS直接接地,再測的時候,VCC只有6V,但是直流電源上顯示15V,也許是哪沒接好?十一之后再測測...

回復

ken21cn

LV.8

2005-09-30 22:19

@finzha

已經發短信.今天還有一個挺奇怪的,在VCC上加直流電源15V,COM,SD,CS直接接地,再測的時候,VCC只有6V,但是直流電源上顯示15V,也許是哪沒接好?十一之后再測測...

首先,你這個所謂面包板測試顯得有些粗糙,同時我覺得這個動作并不必要.至多只能測試VCO的振蕩是否存在.其次,注意Datasheet的note項,不可以直接用一個高于Vcc Zener管最大值的直流源給IC供電,道理很簡單..

我建議你直接在做好的PCB上調試,功率電子不象小MCU那樣,在面包板上亂飛線邏輯也難出錯.

回復

finzha

LV.2

2005-10-01 19:08

@ken21cn

首先,你這個所謂面包板測試顯得有些粗糙,同時我覺得這個動作并不必要.至多只能測試VCO的振蕩是否存在.其次,注意Datasheet的note項,不可以直接用一個高于VccZener管最大值的直流源給IC供電,道理很簡單..我建議你直接在做好的PCB上調試,功率電子不象小MCU那樣,在面包板上亂飛線邏輯也難出錯.

在PCB板做的時候,VCO一直不充電,但是所有讓VCO充電的必須的條件均滿足......

回復
