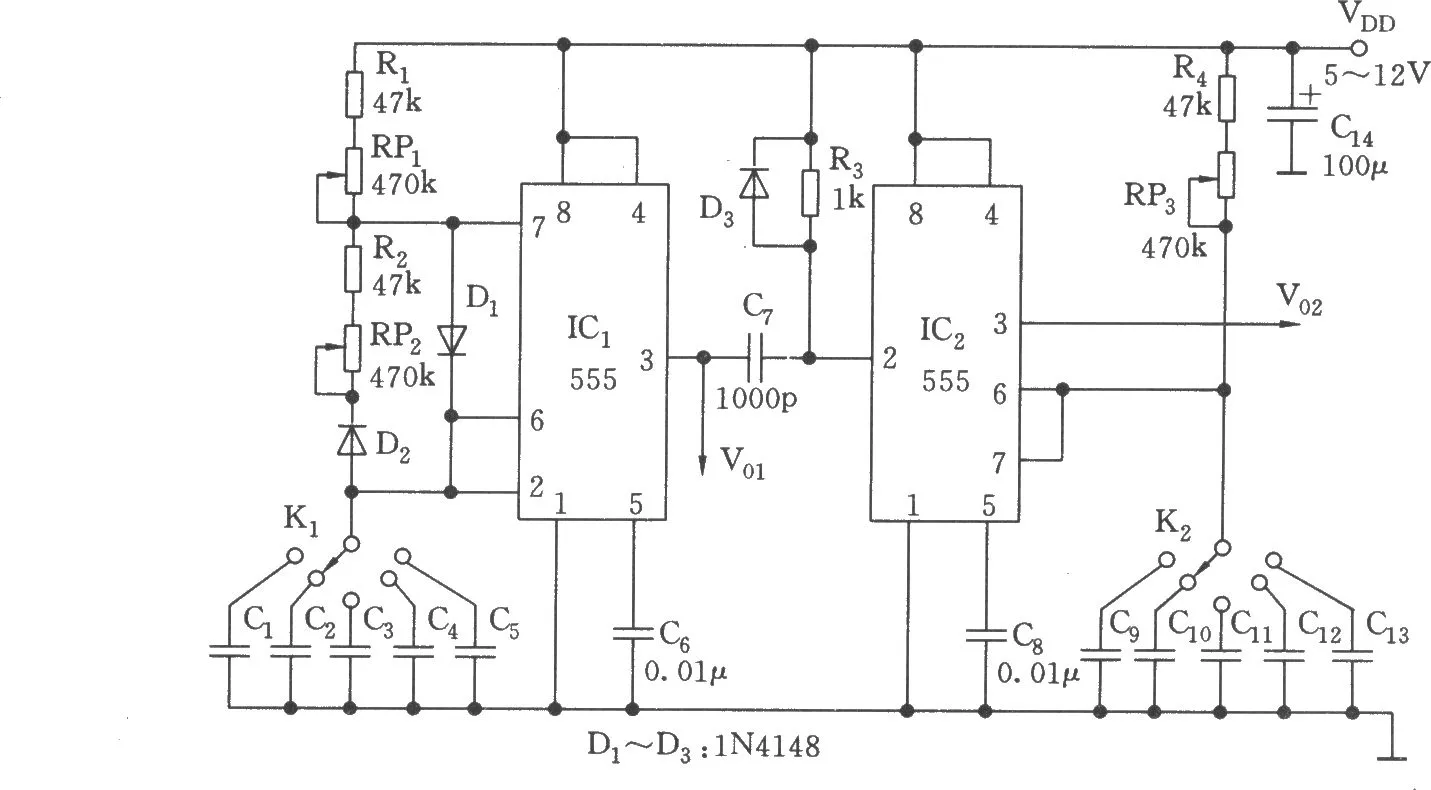

其實用一塊556就可完成調頻,脈寬調整的作用,并有200毫安的驅動能力,波形前后沿陡直性能就很好,前面的調節頻率后面的調節脈寬,上圖是555,556稍作改動就行.

用LM339驅動需加后級驅動,電路復雜,但可以利用其余運放組成功能完善的控制和保護電路.

雖然不會,但一定要頂

這個知道,問題是后面輸出波形也能做的陡不??

是指那個輸出波形?

如果是指555輸出端波形非常好,良好的矩形波我以前用過好幾次,這種電路的優點簡單本身驅動能力很強.

暈,我說做好的后級,可控硅輸出也能做好這么陡?

你覺得555有這能力嗎?

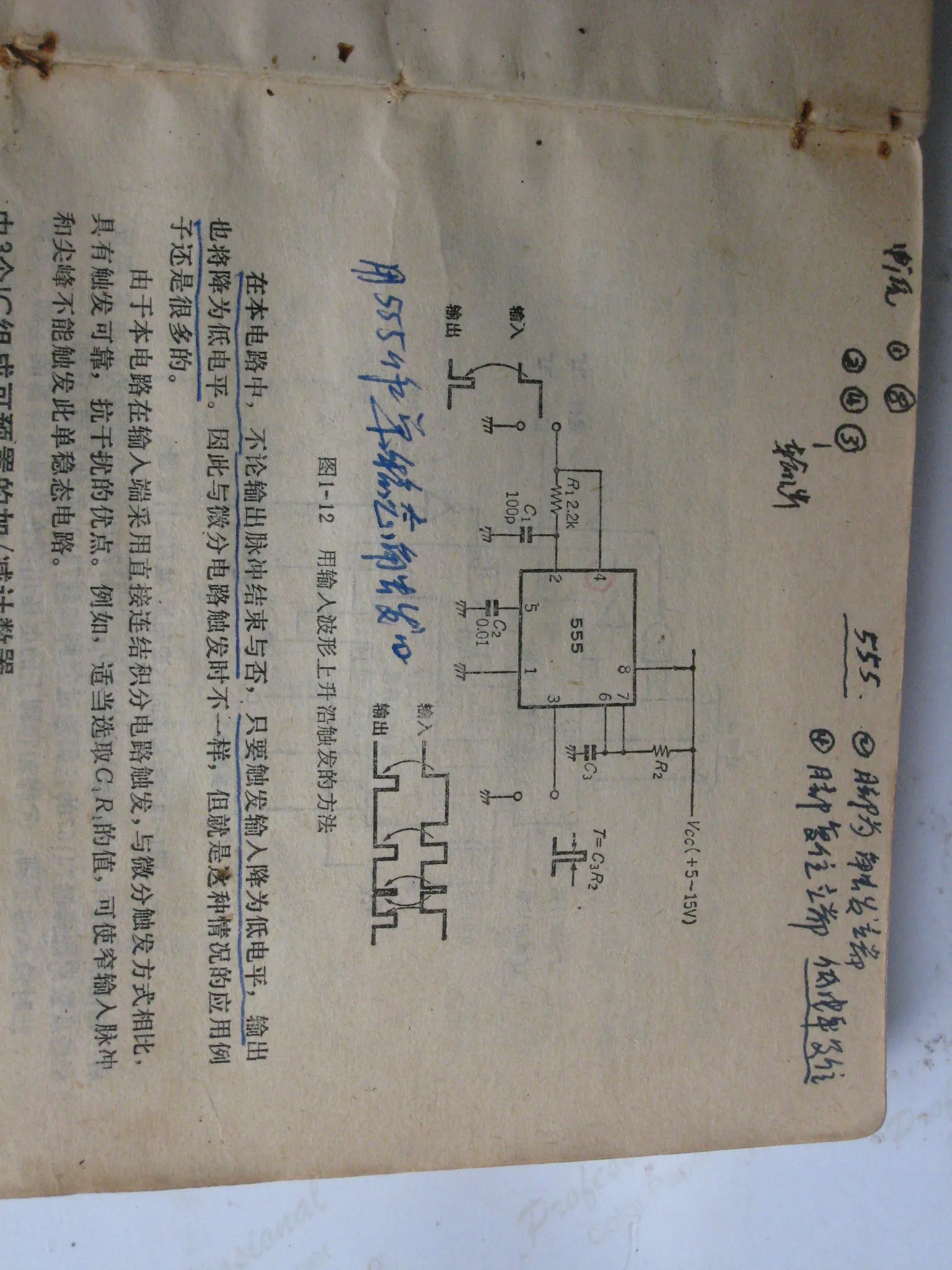

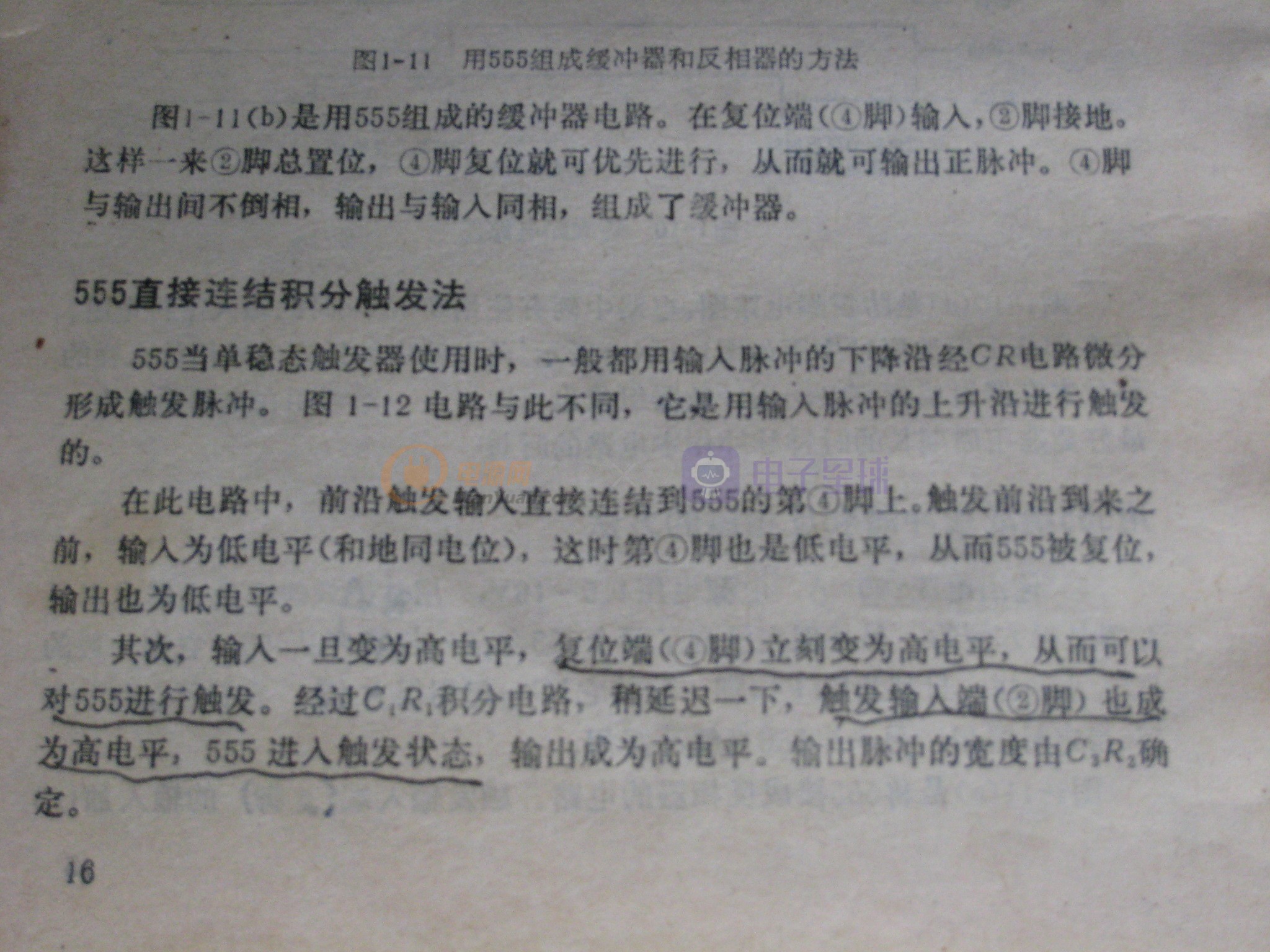

“書圖”上的555組成的是“觸發器”電路.不是“自激振蕩”.這個電路需外接輸入訊號才有輸出.這個電路的功能只是“整形方波輸出”.

用一塊555做混頻輸出,555有沒有這個這能力需要好好研究.

上面有回復,你仔細看就是.

頂。

不需用這樣，一塊556，前面就普通低頻震蕩，后面直接接上面電路就可。

俺啥也不懂

學學



大師請給個556驅動三級管后級圖,謝謝
