此時主電路沒有外加直流高壓,同時2843輸出經過推挽放大后,開關波形還正常,但是經過后面串連的RC后高電平就開始由15V下降至1V左右、低電平也下降至-14V左右,但是總的壓差還是15V.請問這是為什么?同時會不會對主電路雙管正激電路的輸出造成影響.
多謝了!
請教:2843輸出脈沖經過功率放大至驅動變壓器后,為何高電平下降
全部回復(17)
正序查看
倒序查看
@ls0728
應該采取什么措施啊,是增大驅動變壓器原邊側串連的電阻、還是減小串聯的電容啊,是否有個理論公式啊?

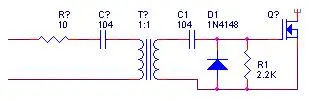

如圖,D1與C1、R1組成0電平箝位電路,可恢復直流分量,調整R1與C1的時間常數來保證占空比快速變化時箝位電路響應時間.可將D1改為15V1W的穩壓管同時起到保護MOSFET的作用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085713327.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085713327.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@大唐2004
如圖,D1與C1、R1組成0電平箝位電路,可恢復直流分量,調整R1與C1的時間常數來保證占空比快速變化時箝位電路響應時間.可將D1改為15V1W的穩壓管同時起到保護MOSFET的作用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085713327.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085714417.bmp');}" onmousewheel="return imgzoom(this);">

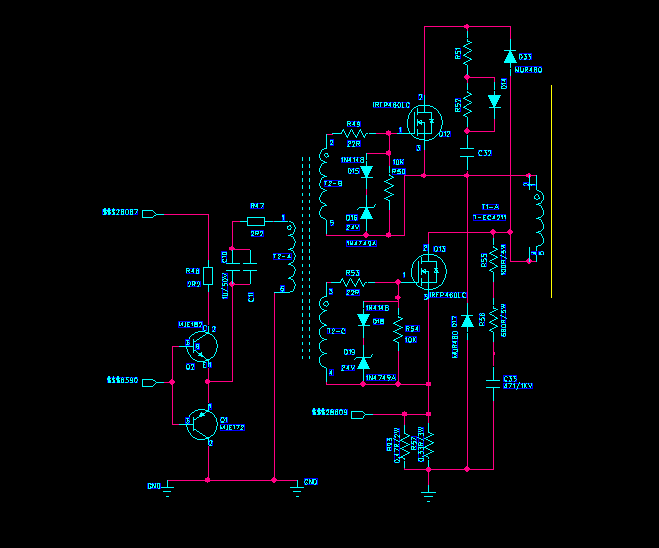

這是我的驅動部分電路
0
回復
@ls0728
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085714417.bmp');}"onmousewheel="returnimgzoom(this);">這是我的驅動部分電路

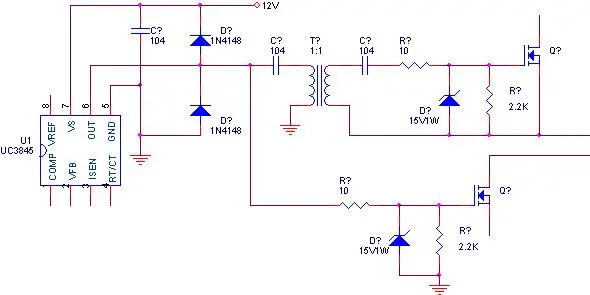

如果是正激電路,則不能用UC3843,只能用UC3844/UC3845,因?yàn)檎伎毡炔荒艹^50%.單端雙管正激、反激的驅動很簡單,只要MOSFET的Ciss不大,2000P以下,沒必要驅動放大,如圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085727571.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085727571.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@大唐2004
如果是正激電路,則不能用UC3843,只能用UC3844/UC3845,因?yàn)檎伎毡炔荒艹^50%.單端雙管正激、反激的驅動很簡單,只要MOSFET的Ciss不大,2000P以下,沒必要驅動放大,如圖.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085727571.jpg');}"onmousewheel="returnimgzoom(this);">
你說的有道理.另外你上傳的這種驅動電路會不會存在2個MOS管時序的問題啊?
0
回復
@ls0728
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085714417.bmp');}"onmousewheel="returnimgzoom(this);">這是我的驅動部分電路
你的變壓器沒有磁復位回路啊!
0
回復
@大唐2004
如圖,D1與C1、R1組成0電平箝位電路,可恢復直流分量,調整R1與C1的時間常數來保證占空比快速變化時箝位電路響應時間.可將D1改為15V1W的穩壓管同時起到保護MOSFET的作用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085713327.jpg');}"onmousewheel="returnimgzoom(this);">
你好,問你一下這個R1,C1如何確定的?我看了一本電源的書,說c1>10Ciss,那另外一個R1*C1要如何確定,是不是和開關頻率有關啊?能不能舉個例子看看.
0
回復
@大唐2004
如圖,D1與C1、R1組成0電平箝位電路,可恢復直流分量,調整R1與C1的時間常數來保證占空比快速變化時箝位電路響應時間.可將D1改為15V1W的穩壓管同時起到保護MOSFET的作用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1085713327.jpg');}"onmousewheel="returnimgzoom(this);">
您好,有個圖騰柱的問題想請教您,就是看過一個圖也是驅動變壓器前加了個5551和5401構成的放大,考慮到一般MOS的驅動電流大些,則波形要陡,效果好,可是對于SOT-23的管子好象集電極電流不超過0．3A,而一般的驅動芯片的電流都有一兩安培,是不是用5551和5401不合適,但是工作又沒問題,所以有點疑問．
此外是否功率大些的驅動,使用的對管最好是功率對管,比如772和882?如果您有更合適和便宜的管子,麻煩推薦一對,謝謝!
此外是否功率大些的驅動,使用的對管最好是功率對管,比如772和882?如果您有更合適和便宜的管子,麻煩推薦一對,謝謝!
