推動LED照明市場發展的關鍵推動力是高亮度LED和智能LED控制器的出現.采用高亮度LED的產品設計師面臨著許多設計挑戰,包括散熱管理、驅動方案、拓?fù)浼軜?gòu)和已有的基礎設施.
要替代現有的可調光白熾燈或鹵素?zé)艄庠?必須實現這樣的一個電子燈驅動系統,它不僅可以與現有的調光開關一起工作,而且可復制現有光源的調光性能.NXP(恩智浦)SSL2101 IC可以滿足上述性能要求,此外,它還是一種高效的電源轉換器.這是業內第一款集成這些能力的IC,它使得高亮度LED燈/模塊設計師能夠以一種省成本和體積的方式集成電子電路,并從最佳熱權衡中獲益.
LED特性
LED需要一個與白熾燈或鹵素?zé)敉耆煌愋偷尿?qū)動器.白熾燈表現為具備自穩定特性的純電阻負載,LED則需要一個電流源.LED產生的光通量近似正比于流經該器件的電流.LED的正向電壓隨電流增加而增加,但隨溫度的上升而減少.在這方面,LED表現得象二極管.不過,在工作期間LED的正向電壓(VF)是很大的.該電壓與電子轉化為光子時產生的能量(eV)相關,該能量又直接相關于光的顏色.此外,不同生產批次之間的VF值可以相差很大.
串行/并行配置
在大多數用LED替代現有光源的應用中,需要連接多個LED到驅動器上,因?yàn)閱我坏腖ED不能產生足夠的光通量.LED可以采用串行或并行連接.
如果LED采用串行連接,LED鏈上的總電壓等于正向電壓的總和(所有LED上的電流相等).
如果LED并行連接,電流將分配到各支路中.不過,由于一個LED的正向電壓會隨著溫度上升而下降,因此這一配置本質上是不穩定的.隨著溫度的升高,越來越多的電流將流到具有更低正向電壓的支路上去,這些支路將變得更亮,而那些具有更高正向電壓的支路將變得更暗.
不過,采用并聯配置(或串并聯組合)的一個原因是,它允許大量的LED以一個安全的電源電壓結合在一起,而如果要采用串行連接來達到相同的亮度,你可能需要一個高得令人無法接受的電壓.
并行配置還提供了冗余優勢.如果一個串行連接的LED鏈上一個LED或連接出現問題,那么將導致斷路,整條鏈上的所有LED都將不發光.但如采用并聯配置的話,這情況將不可能發生.采用并聯配置時,建議每條支路都增加電流調節機制,以防止熱失控和電流或光的不相等.總而言之,當輸出和輸入電壓差最小時,電源轉換器的效率最高.當采用市電輸入的LED驅動器時,允許產生更高的輸出電壓,從而允許串行連接更多的LED.
市電調光
標準工業和家用調光器設計用于白熾燈.一些較先進的型號可與連接到鹵素?zé)舻淖儔浩饕黄鹗褂?目前專門針對LED負載的市電調光器仍然很罕見.
購買和安裝一個新的專用調光器的成本可以很容易就超過光源本身.因此一個可與現有調光基礎設施一起工作的LED照明系統(如基于恩智浦SSL2101構建的系統),將打開這個具有龐大潛力和空間市場的大門.
由于現有的調光器被設計用于白熾燈(近似電阻負載,功率大多在20W和50W之間),因此需要一些額外的電路才能允許它們用于LED照明系統.目前市場上還沒有白熾燈調光器標準,因此目前市場上有大量不同性能和參數值的市電調光器.
SSL2101特點及方案

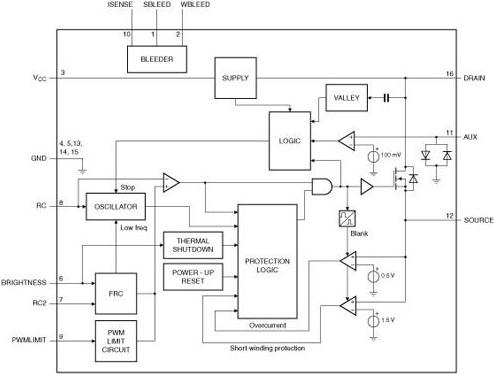

SSL2101是一個采用SO16封裝的多芯片模組(MCM).它包含一個高效率的電源轉換器和內部電路來實現市電調光兼容性.與現有解決方案相比,它具有以下優點:
·集成電源開關.這可減小元器件成本,并確保最優的驅動和開關保護.
·谷值檢測.這一特性可降低轉換器損失,因?yàn)殚_(kāi)關可在最佳的時間點閉合.
·集成bleeder開關和比較器,這可減少元器件數量和尺寸.
·智能bleeder操作.SSL2101可檢測到何時不需要bleeder操作(如LED鏈提供足夠的負載),這可減少功耗和增加系統效率.
·增強的散熱引腳設計.這可增加SSL2101的壽命,并允許它在更高的環境溫度下正常工作.對于替代解決方案,電子器件在更高溫度下的壽命可以是一個關鍵的參數.
·基于占空比和轉換器開關頻率的調光.這允許設計師有更大的自由度去定義參數值.這使得設計師可以通過調節控制調光系統的參數,實現更精確的低亮度調光,以及消除音頻變壓器噪聲.
·對數調光校正.這使得LED的調光行為可以與白熾燈或鹵素?zé)粢荒Ｒ粯?
·內建的過熱保護、過流保護、短路檢測和最大占空比限制.這些特性確保了SSL2101的高可靠性,即便在極端工作條件下也是一樣.市電接入SSL2101驅動電路應用圖如下:

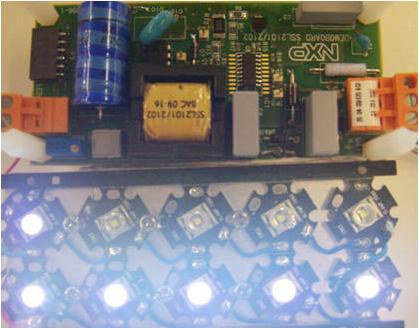

市電接入SSL2101驅動電路應用圖
總結
隨著高亮度LED和智能LED控制器的出現,直接市電接入照明的LED燈具的需求將會越來越大,對市電接入驅動電路的要求也越來越高,SSL2101驅動器件的出現將會更好的推進照明產業的發展.
