經典的20W模塊電源(有圖)

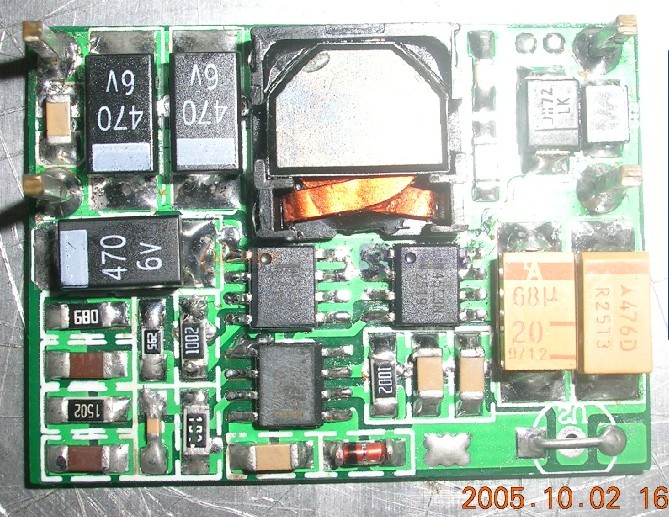

輸入:6-13V DC 輸出:5.0V/4000mA 效率:最低點93%,高點超過95%.具有輸出短路保護功能經典的超小PCB尺寸:最大38mm*28mm*4.5mm(包含PCB厚度和原件腳).本電源適用于單節鋰通用充電電供電.和供給各種便攜儀表,大電流AA電池充電器供電,PDA手機,數碼相機,游戲機等.最關鍵的是輸出電壓從1.8V開始到12V.總功率20W共需調整2個原件參數.其它無須變更.全部貼片元件,無須人手工生產,只要元件參數不搞錯,保證全部可以免調試通過,便于量化生產!自主知識產權.如需技術合作請聯系:13802874958 或:LXM32768@126.com

全部回復(24)

只看樓主

正序查看

倒序查看

qingquan963

LV.5

2005-10-02 19:22

價格是多少?能否傳線路圖來看一下?

回復

未來einstein

LV.3

2005-10-02 21:46

@qingquan963

價格是多少?能否傳線路圖來看一下?

就是!我也想看一下!快點嘛!

回復

hifi年代

LV.3

2005-10-03 10:02

@未來einstein

就是!我也想看一下!快點嘛!

看起來還可以不知道價格????

回復

未來einstein

LV.3

2005-10-03 19:21

能不能搞個電路原理看看!

回復

未來einstein

LV.3

2005-10-03 19:32

要好多錢!

回復

myz1208

LV.4

2005-10-03 21:06

@未來einstein

要好多錢!

這個電路只不過是一個降壓開關電源.我這里有3.3伏40安電路,我沒時間畫板,誰想需要啊 .

回復

jundz

LV.8

2005-10-04 10:50

@myz1208

這個電路只不過是一個降壓開關電源.我這里有3.3伏40安電路,我沒時間畫板,誰想需要啊.

傳原理圖上來學習一下.
我先謝了!

回復

32768

LV.6

2005-10-04 12:33

@myz1208

這個電路只不過是一個降壓開關電源.我這里有3.3伏40安電路,我沒時間畫板,誰想需要啊.

看看你的效率最低能否做到93%,輸出電壓精度0.5%,總調整率0.5%,具有短路過流,過功率保護,尺寸大小,和工藝水平,在加上可生產性!成本12元左右!(根據各公司得采購渠道有所差異) 我有AC/DC和DC/DC模塊及LCD TV POWER還有很多電源成熟產品方案(經典型,超小型高效率)欲求技術轉讓輿技術合作!
配便攜式電子產品使用的DC/DC升壓電源模塊:輸入0.9V啟動,典型2V輸入時輸出5V電流超過600mA效率高于85%,尺寸18*21*4.0mm.成本小于3.5元人民幣.
另外有輸入6-13V(或更高)輸出1.8V--VCC-1V,功率20W,效率最低93%,尺寸38*28*4.5mm;歡迎聯絡TEL:13066943196.有需要咱們聊聊!

回復

ujff0574

LV.6

2005-10-04 12:38

@32768

看看你的效率最低能否做到93%,輸出電壓精度0.5%,總調整率0.5%,具有短路過流,過功率保護,尺寸大小,和工藝水平,在加上可生產性!成本12元左右!(根據各公司得采購渠道有所差異)我有AC/DC和DC/DC模塊及LCDTVPOWER還有很多電源成熟產品方案(經典型,超小型高效率)欲求技術轉讓輿技術合作! 配便攜式電子產品使用的DC/DC升壓電源模塊:輸入0.9V啟動,典型2V輸入時輸出5V電流超過600mA效率高于85%,尺寸18*21*4.0mm.成本小于3.5元人民幣. 另外有輸入6-13V(或更高)輸出1.8V--VCC-1V,功率20W,效率最低93%,尺寸38*28*4.5mm;歡迎聯絡TEL:13066943196.有需要咱們聊聊!

能提供樣板嗎??

回復

32768

LV.6

2005-10-04 13:56

@ujff0574

能提供樣板嗎??

當然有樣品!照片就是實物嘛!還有幾片供客戶測試用!不過買去抄板最少要5000元一片

回復

32768

LV.6

2005-10-04 14:00

@ujff0574

能提供樣板嗎??

**此帖已被管理員刪除**

回復

32768

LV.6

2005-10-04 14:06

@hifi年代

看起來還可以不知道價格????

價格成本12元,U2在輸入電壓高于13V時增加一個TO-92封裝的LM78L05就可以了,可以支持24V左右輸入電壓!(因為MOSFET Vgs只有30V)

回復

ujff0574

LV.6

2005-10-04 14:13

@32768

**此帖已被管理員刪除**

不用的你可以完全封裝起來我只需要成品不要抄板不知道可不可以寄一塊給我呢

回復

micro-power

LV.6

2005-10-04 19:23

看見輸入端沒有電感反射紋波怎么抑止呢?尺寸似乎還可以小點,最近做的一個20W的DC/DC,輸入電壓5-26V(28V Max),
輸出1.2V-0.8Vin,電流3.5A(5V輸出時,也做過1.2V/7A,9V/2A),尺寸12×24×6.5mm,方案跟你一樣,效率也差不多.

不過實在是佩服兄臺12塊錢的成本!!!不可想象~~

回復

32768

LV.6

2005-10-05 12:38

@micro-power

看見輸入端沒有電感反射紋波怎么抑止呢?尺寸似乎還可以小點,最近做的一個20W的DC/DC,輸入電壓5-26V(28VMax),輸出1.2V-0.8Vin,電流3.5A(5V輸出時,也做過1.2V/7A,9V/2A),尺寸12×24×6.5mm,方案跟你一樣,效率也差不多.不過實在是佩服兄臺12塊錢的成本!!!不可想象~~

你可以將你公司的信息傳到我的郵箱!我們再聯絡吧!

回復

ujff0574

LV.6

2005-10-05 12:50

@32768

你可以將你公司的信息傳到我的郵箱!我們再聯絡吧!

**此帖已被管理員刪除**

回復

32768

LV.6

2005-10-05 13:02

@ujff0574

**此帖已被管理員刪除**

留下公司地址;公司名;聯系人;聯系電話等信息!

回復

32768

LV.6

2005-10-05 13:04

@32768

留下公司地址;公司名;聯系人;聯系電話等信息!

看看我的另外一個貼字!也許對你們的產品更有幫助!

回復

ujff0574

LV.6

2005-10-05 13:13

@32768

看看我的另外一個貼字!也許對你們的產品更有幫助!

已經看過了所以才來找你的

回復

熊貓

LV.1

2005-10-05 16:03

是非隔離產品吧,成本不錯.
但技術水平和工藝水平確實一般般.

回復

32768

LV.6

2005-10-06 09:20

@熊貓

是非隔離產品吧,成本不錯.但技術水平和工藝水平確實一般般.

大哥!小弟這個東東是純粹的手工制品,看到?jīng)]有,上面全部是1206的貼片封裝,可是還有0603的元件,實際上完全可以做的更小的,但是穩定壓倒一切!功率密度+可靠性設計,就應該要這么大.這是沒有生產的典型.不過我手工焊接了50片,無一故障,而且性能一致性很好.最近調整了一下參數,效率又有所提高,達到最低94%(比較保守了,實測超過95%)溫度也明顯降低到(25度自然環境,滿載工作實測溫度47度)自我感覺還可以!請朋友們多指教,提出改良意見!在此謝過!!!!!

回復

32768

LV.6

2005-10-06 12:56

@myz1208

這個電路只不過是一個降壓開關電源.我這里有3.3伏40安電路,我沒時間畫板,誰想需要啊.

關鍵是要自己設計做出來的,不要到別人那里拿張圖紙就張口我也有--那末天下的東西我都有,全球銀行我都有!!!豈不笑話!!100A的圖紙我手里有好幾種,功率從180W-40KW,只可惜不是我自己設計的東西,不應該說是我的!我以前公司做的三相UPS功率達到單機180KW,圖紙,全套包含生產工藝文件我都有,可我不會將他隨便丟,因為很多人并不知道這個圖紙一旦丟出去對原來的公司傷害有多大.你可以學技術,但我不贊成抄襲人家的東西!更不贊成泄露公司機密!每個行業都要尊重該行業的職業道德!

回復
