我打算做一款led恒流驅動28.5V,300mA!
不知道用AP4313能否可行?
AP4313耐壓20V
超過了怎么辦?
原來想在VCC串電阻或齊納管分壓,沒啥效果!
VCC始終是(輸出電壓-2.2V)左右!
我用的就是datasheet上的典型電路!
明天把附件傳上!
再有一個就是輸出調不上去了,到27.5就上不去了!!
HELP 有用AP4313做過恒流電源的么??
全部回復(18)
正序查看
倒序查看
@蕭友人
哥們,盡快把電路傳上來.

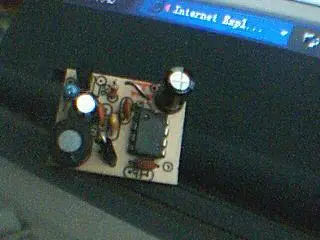

一．DC/DC330MA/25V降壓恒流源
1.使用場合:1-7顆1W白光LED,或數串草帽LED
2.電路結構:集成MOS管的芯片制作,發熱小,降壓恒流.
3.輸入電壓8-55V,即12V,24V,36V,48V鉛酸蓄電池通用
4.輸出特性:恒流輸出特性,出廠設定為330MA,電流可調最大電流不超過400MA,最大輸出電壓不得超過25V.
5.尺寸:28*23*16
6.滿載效率:0.9
7.訂購方式:最少五十元起訂,五十元8只.批量為100只起,批量價5.5元一只.
8.聯系方式,網址:www.tangtianyitc.cn QQ:278082826
郵箱:278082826@qq.com 電話:13669139937/02985605946
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/497591253249997.jpg');}" onmousewheel="return imgzoom(this);">
1.使用場合:1-7顆1W白光LED,或數串草帽LED
2.電路結構:集成MOS管的芯片制作,發熱小,降壓恒流.
3.輸入電壓8-55V,即12V,24V,36V,48V鉛酸蓄電池通用
4.輸出特性:恒流輸出特性,出廠設定為330MA,電流可調最大電流不超過400MA,最大輸出電壓不得超過25V.
5.尺寸:28*23*16
6.滿載效率:0.9
7.訂購方式:最少五十元起訂,五十元8只.批量為100只起,批量價5.5元一只.
8.聯系方式,網址:www.tangtianyitc.cn QQ:278082826
郵箱:278082826@qq.com 電話:13669139937/02985605946
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/497591253249997.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@蕭友人
哥們,盡快把電路傳上來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3372411253260151.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@dubh008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3372411253260151.jpg');}"onmousewheel="returnimgzoom(this);">

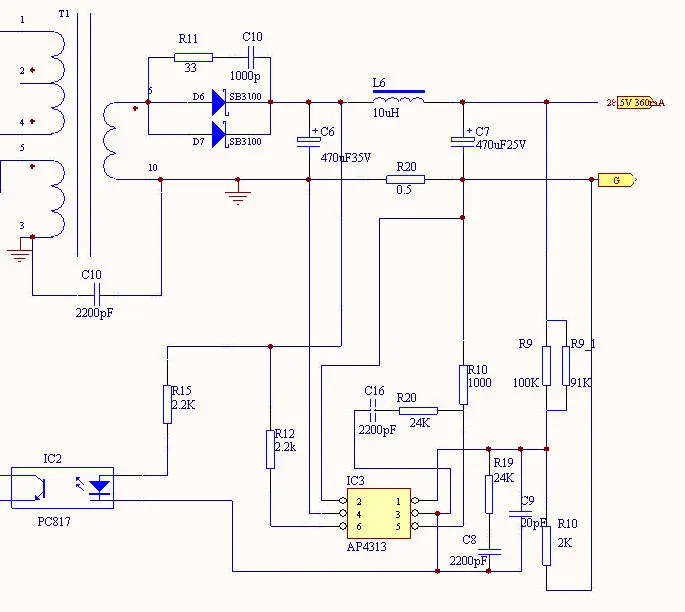

呵呵,傳上去了!
現在問題解決了一半,28.5V可以輸出,恒流360mA,一切OK!
不過現在,AP4313 VCC電壓,即6腳電壓為24.5V!
datasheet上寫的是2.5-18V
不知道怎么調整!!
忘不吝賜教!!
現在問題解決了一半,28.5V可以輸出,恒流360mA,一切OK!
不過現在,AP4313 VCC電壓,即6腳電壓為24.5V!
datasheet上寫的是2.5-18V
不知道怎么調整!!
忘不吝賜教!!
0
回復
@dubh008
如上圖,ap43136腳為電源我就是串的R12,改變其大小,對于VCC根本沒有作用!@我原來用TL431做48V的時候,就是用這樣的方法,把Vak降到25V以下的!這招在AP4313上不好用!!郁悶?zāi)?

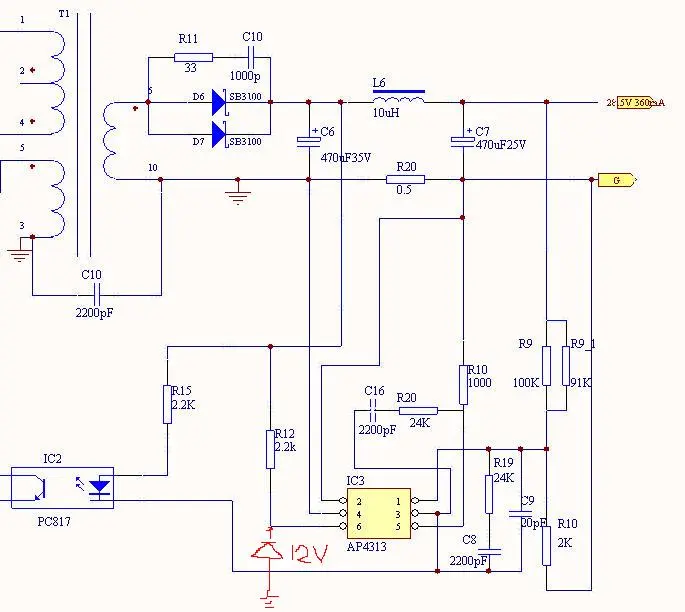

在R12下面增加個12V的齊納二極管,齊納穩壓管 提供12V給VCC腳 .
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3362431253498182.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3362431253498182.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@蕭友人
在R12下面增加個12V的齊納二極管,齊納穩壓管提供12V給VCC腳.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3362431253498182.jpg');}"onmousewheel="returnimgzoom(this);">
可以在VCC上串聯一個穩壓管,但光耦的VCC必須要跟IC的VCC要一制不然輸出電壓和算出來的電壓不對稱或是其它情況也有可能.
0
回復
BCD 可以參考附檔線路。這是BCD的AP1661用AP4313做恒流恒壓的28V輸出LED應用線路。 0
回復
@preeminence
[圖片]BCD 可以參考附檔線路。這是BCD的AP1661用AP4313做恒流恒壓的28V輸出LED應用線路。
我也碰到同樣的問題 ,設計輸出要23V ,現在只有12V, AP4313 6腳電源輸入端 通過2K電阻和12V穩壓二極管分壓給它供電, 但是輸出電壓只有12V. change_xiao 這位兄弟,你說光藕的1腳要和AP4313的6腳 相連就能使電壓升高嗎?
0
回復
反饋失效？
