怎么沒見到負極線?

你的變壓器好像是磁芯的,怎么說是黑白電視機的,如果是彩電的電源變壓器要磨平氣隙才行.

基極對換一下

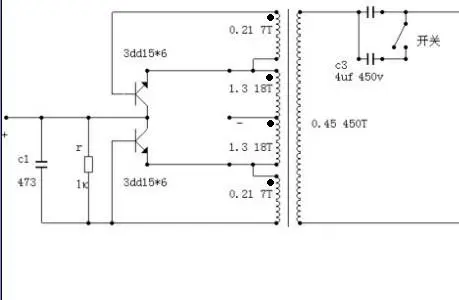

這個圖沒問題嗎?

1k電阻和473電容要接的,接了如果還不行,帶個燈試試

我沒說是電視機的變壓器呀,我的是一個E42高頻變壓器做的.線是按圖繞的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1380241253542968.jpg');}" onmousewheel="return imgzoom(this);">
線圈這樣繞 驅動電容要加的

首先:檢查元件有沒有錯件,漏件.壞件,虛焊,短路.
其次:檢查變壓器的繞組繞線是否正確.包括匝數,相位.絕緣
最后:確定以上都沒有問題后,可以將啟動電阻減小,直到電路工作.
自激電路一般按照這個順序檢查調試是可以發現解決問題的.

要是繞組相位錯了如何解決呀,是不是要重繞過呀

只需要改變反饋繞組線頭.

繞組接線的順序沒錯的話,兩根白線接變壓器的線頭調換一下,加上啟動電容,啟動電阻的功率也用得太小了
