不明白你做什么用
如果單純3525工作在10HZ 頻率太低了
如果是通過3205逆變升壓 整流后
高壓再次工作在10HZ 是可以的
朋友 可以說下你的想法嗎
是做什么用的 我想在坐的都愿意
無償幫助你的

多謝朋友提點:
    我想做一個直流變交流,直流輸入12V,交流輸出12V,頻率10HZ,

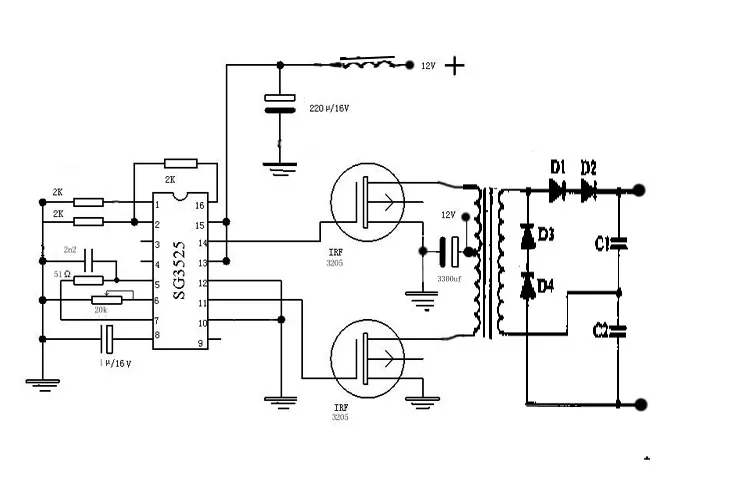

我想在下面這幅電路圖上略做修改,你看行嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3575541253787014.jpg');}" onmousewheel="return imgzoom(this);">

可以試下  變壓器最好用鐵心  PCB布線要合理 不然容易干擾
也不知道你到底用12V 10HZ交流電做什么用
3525輸出的是方波

方波用來點方的電視和方的電扇不錯!

某電視的名牌:電源12V/10HZ,功率56W!

你直接用12v直流加在電視機的整流濾波穩壓后就行了!

忘問了,是彩電還是黑白的

你還當真了?是捏造的!12V10HZ的交流電,哪里用?反正我沒見過.

估計是做無線輸電的吧?~~~~~~~~~~~~

觀摩,學習了

SG3525特點如下:
(1)工作電壓范圍寬:8—35V.
(2)5.1(1 1.0%)V微調基準電源.
(3)振蕩器工作頻率范圍寬:100Hz?—400KHz.
(4)具有振蕩器外部同步功能.
(5)死區時間可調.
(6)內置軟啟動電路.
(7)具有輸入欠電壓鎖定功能.
(8)具有PWM瑣存功能,禁止多脈沖.
(9)逐個脈沖關斷.
(10)雙路輸出(灌電流/拉電流): mA(峰值
根據我找到的 資料3525好像不能做到10赫茲

彩電不能用方波帶吧?

SG3525資料的確不能做到10Hz,但是SG3525用來控制DC——DC升壓后,經過逆變橋應該可以了

是的 后級加控制是可以做到10赫茲的

你出的那個電路根據3525的工作資料來說是不可以做到10HZ的,前面有朋友也提到過3525的工作頻率最低是100HZ.

用三極管振蕩

我們用SG3525做過50Hz逆變器，應該可以。。。5腳電容好象1米法

您要改變5，6端的電阻和電容就可以

黑白電視機可以直接使用12V直流電
