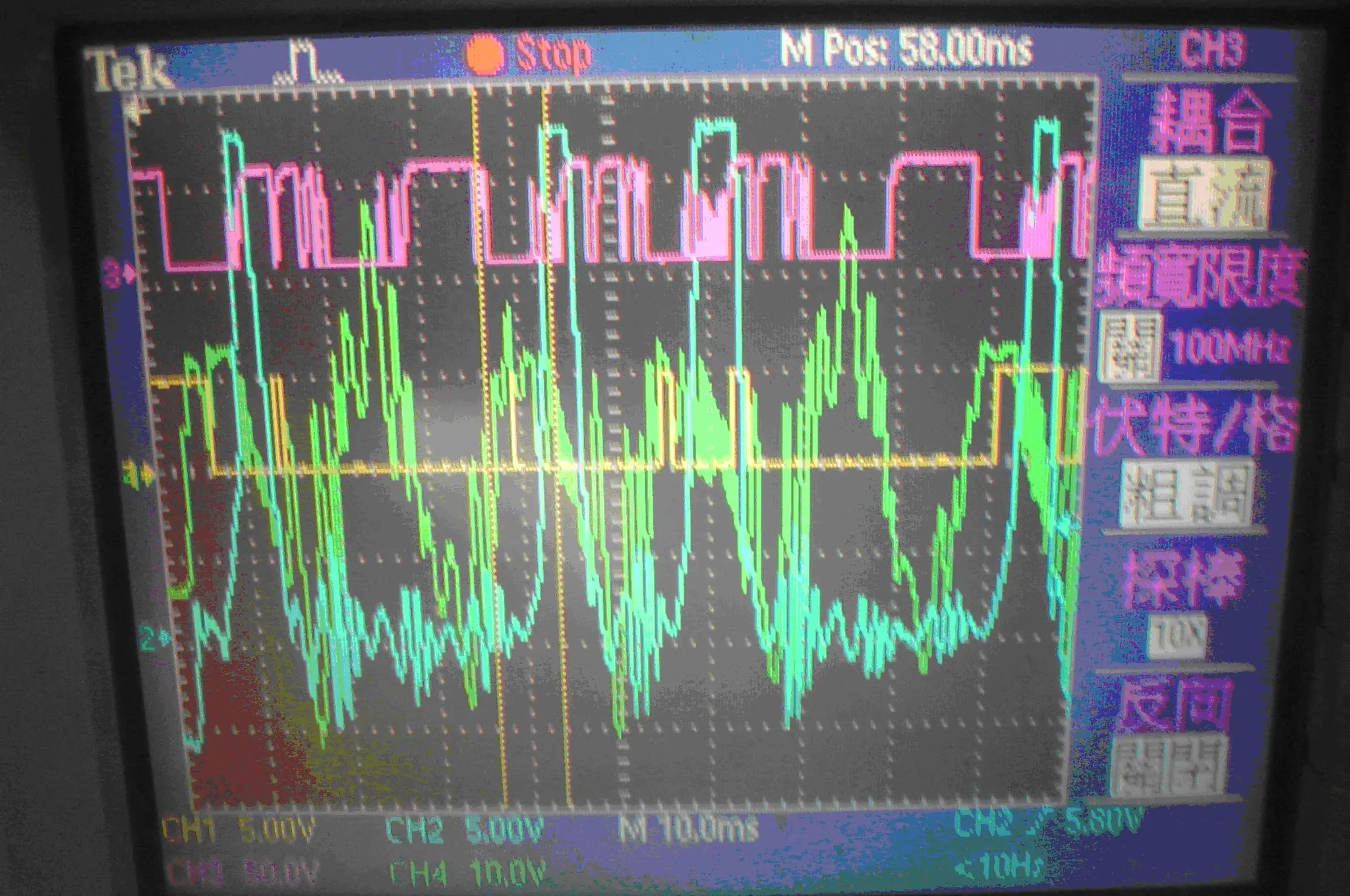

1通道為充電控制信號PWMB波形,放大倍率為1:1
2通道為AC輸入電流波形,放大倍率為100mv/A
3通道為市電頻率偵測信號Fline波形,放大倍率為1:1
4通道為AC輸出電壓波形,放大倍率為1:200
如何能將頻率信號中間的那些干擾優化
幫忙分析此電路的波形 電源討論
全部回復(3)
正序查看
倒序查看
@lishiru_33

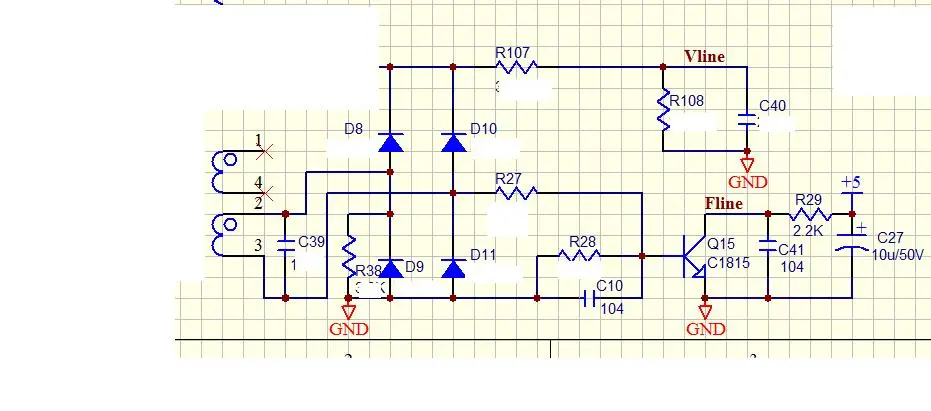

圖片是,市電偵測波形,跟頻率偵測波形
剛沒傳上附件
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3573971254967288.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3573971254967288.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3573971254967421.jpg');}" onmousewheel="return imgzoom(this);">、
又忘記傳波形了
