振鈴不可能完全沒有的,我看已經可以了.淺見.

那怎么可以再減小點呢

變壓器工藝.你搜一下振鈴波形,分布電容.

還有什么辦法

我覺著是驅動的問題

估計是變壓器設計問題,也與你的變壓器材質有關.前段時間用兩種工藝設計變壓器,第一種用好的磁芯,導線沒有交叉分層繞,第二種用的是國產次品磁芯,導線用三文治繞法.示波器觀察到用同一種驅動電路來驅動兩種變壓器時的空載波形就是不一樣,第二種波形嚴重振蕩,表現在場管子關斷和開啟時期,第一種波形就是很好的方波.

驅動什么問題,我的驅動是EXB841

一加載就這樣了,增加RG能好些嗎?

解決問題我?guī)统?0話費

吸收電路用TVS管代替,或者在CE兩端并一個小電容,改變其分布電容值,試下~~

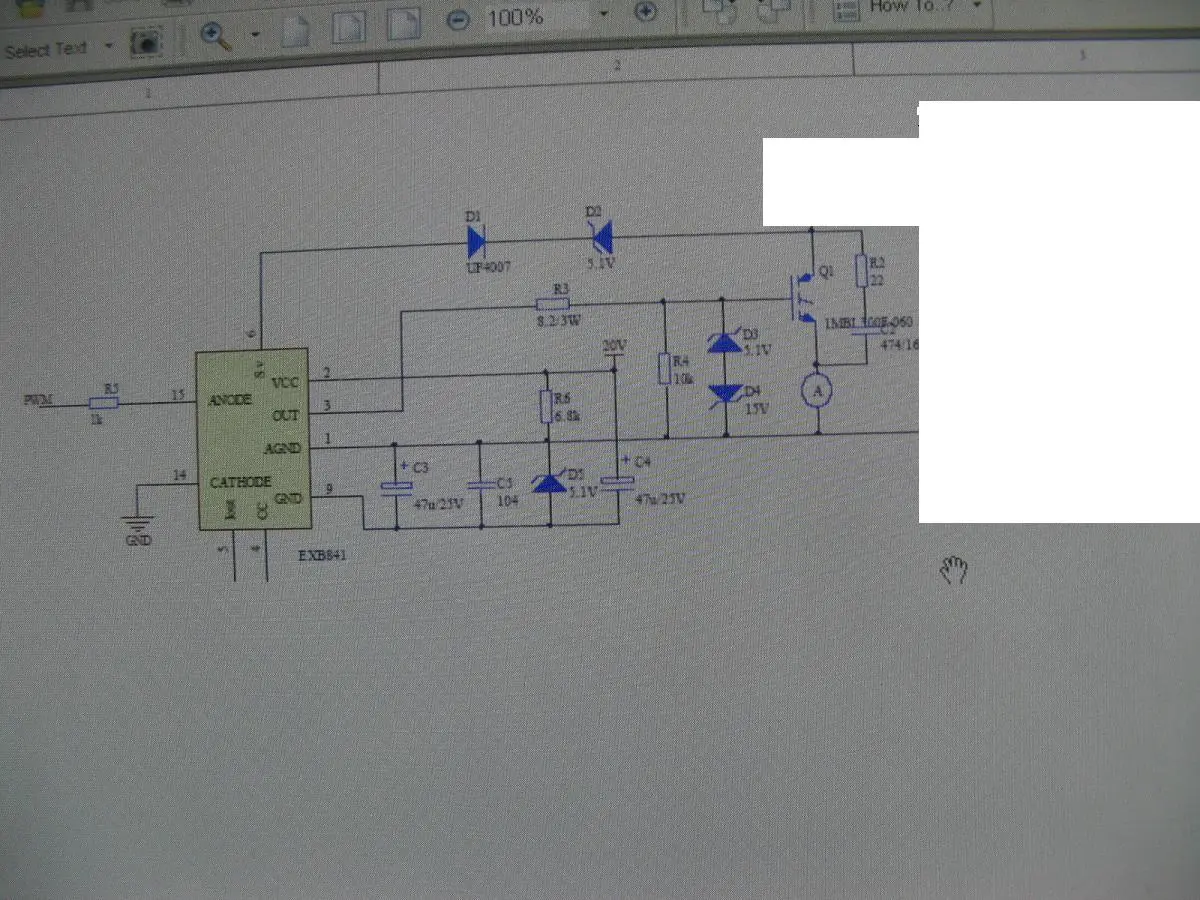

此裝置是電流可調的電焊機負載,接到電焊機輸出,主要功能是通過調節占空比來達到調節電流的目的,例如輸出260A,通過調節控制電路電位器來控制占空比以達到調節輸出電流的目的,控制電路未畫出,采用3843占空比0-96可調.現在的現象是占空比0-96時,電流0-180A可調,并且電流能穩定住.但是調到190A時,占空比變大時就進入了圖中GE與CE所示的震蕩區,所以電流不穩定會自行增加,我將各部分引線縮短后是有些效果,但震蕩還是較大.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255139186.jpg');}" onmousewheel="return imgzoom(this);">

波形看的不是特別清楚,弄些放大的波形,另外也不太清楚電路的形式,有可能是變壓器電感量大了.

波形我已經放大了,就是有振鈴啊,這個是焊機負載裝置,沒有變壓器啊

現將整體圖上傳,望能早日解決問題500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255148762.jpg');}" onmousewheel="return imgzoom(this);">

現在是驅動與IGBT的聯線越短,震蕩就越小,所以可能是漏感的原因,但是我現在的聯線已經不能縮短了,那有什么辦法可以克服呢?并且控制電路輸出的PWM在加載時沒有震蕩現象,所以我覺得是驅動841電路的問題,但如何改進呢??

...

大家?guī)蛶兔Π?/div>
