幫忙啊

你的驅動太差了,先改好驅動吧,漏感大的原因.

我的驅動是EXB841,如何改進呢?

你是不是控制電源出問題了

從波形上看,你的電路有很大問題,
你可以參考一下我的驅動波形http://bbs.dianyuan.com/topic/503378

驅動是841,電源是7824做的

**此帖已被管理員刪除**

解決問題我?guī)统?0話費

都不知你的是什么型號的機器.是批量問題還是單個問題.你最好已知條件說的詳細一點

機器的內部的圖片發上來.

變壓器漏感太大,是不是吸收不好,看看吧,再看看841的輸入信號好不好.

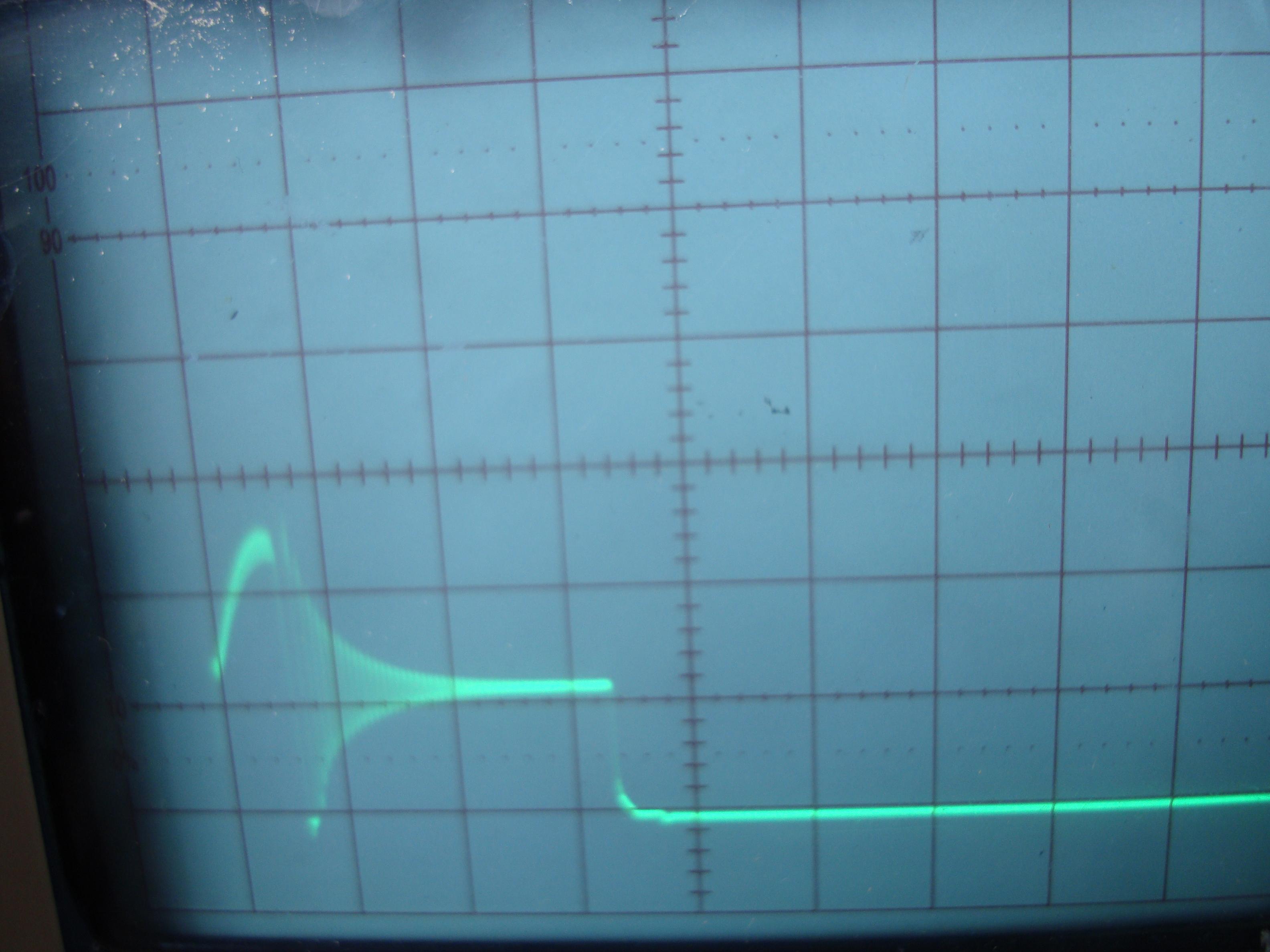

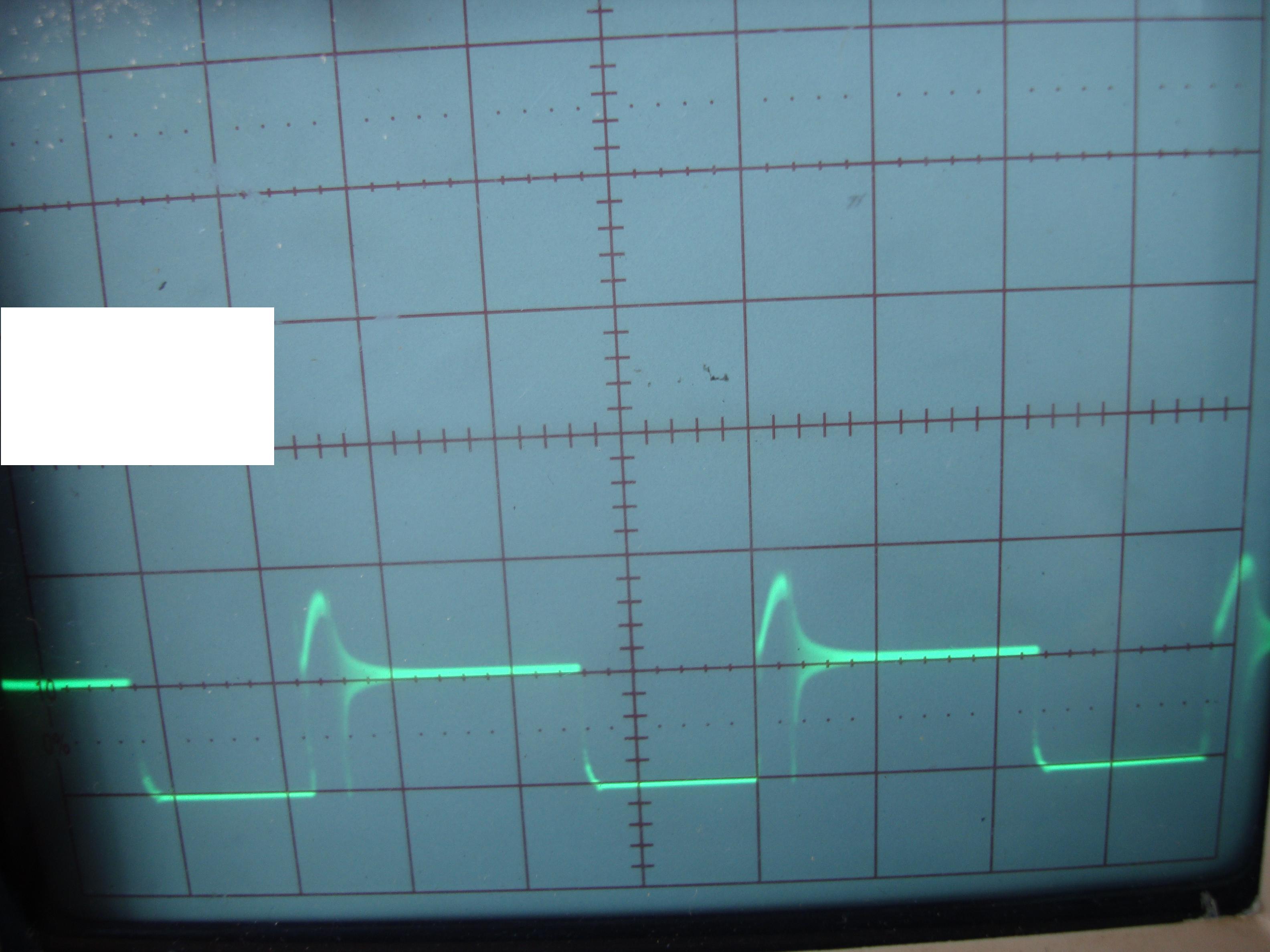

此裝置是電流可調的電焊機負載,接到電焊機輸出,主要功能是通過調節占空比來達到調節電流的目的,例如輸出260A,通過調節控制電路電位器來控制占空比以達到調節輸出電流的目的,控制電路未畫出,采用3843占空比0-96可調.現在的現象是占空比0-96時,電流0-180A可調,并且電流能穩定住.但是調到190A時,占空比變大時就進入了圖中GE與CE所示的震蕩區,所以電流不穩定會自行增加,我將各部分引線縮短后是有些效果,但震蕩還是較大.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255139252.jpg');}" onmousewheel="return imgzoom(this);">
這是驅動部分

現將整體圖上傳,望能早日解決問題500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255148819.jpg');}" onmousewheel="return imgzoom(this);">

現在是驅動與IGBT的聯線越短,震蕩就越小,所以可能是漏感的原因,但是我現在的聯線已經不能縮短了,那有什么辦法可以克服呢?并且控制電路輸出的PWM在加載時沒有震蕩現象,所以我覺得是驅動841電路的問題,但如何改進呢??

我也許會幫你,QQ1198057771

11111

幫忙啊

請高手門指點一下

我在CE間并了一個470P的小瓷片電容,但是效果不明顯,是不是主回路電感太大了?有必要再加大電容嗎?比如并一個電解.還有在加載時,841的供電電源也會有同樣的震蕩,也是主回路電感太大嗎?有什么辦法能減弱它呢?

111111111111111111

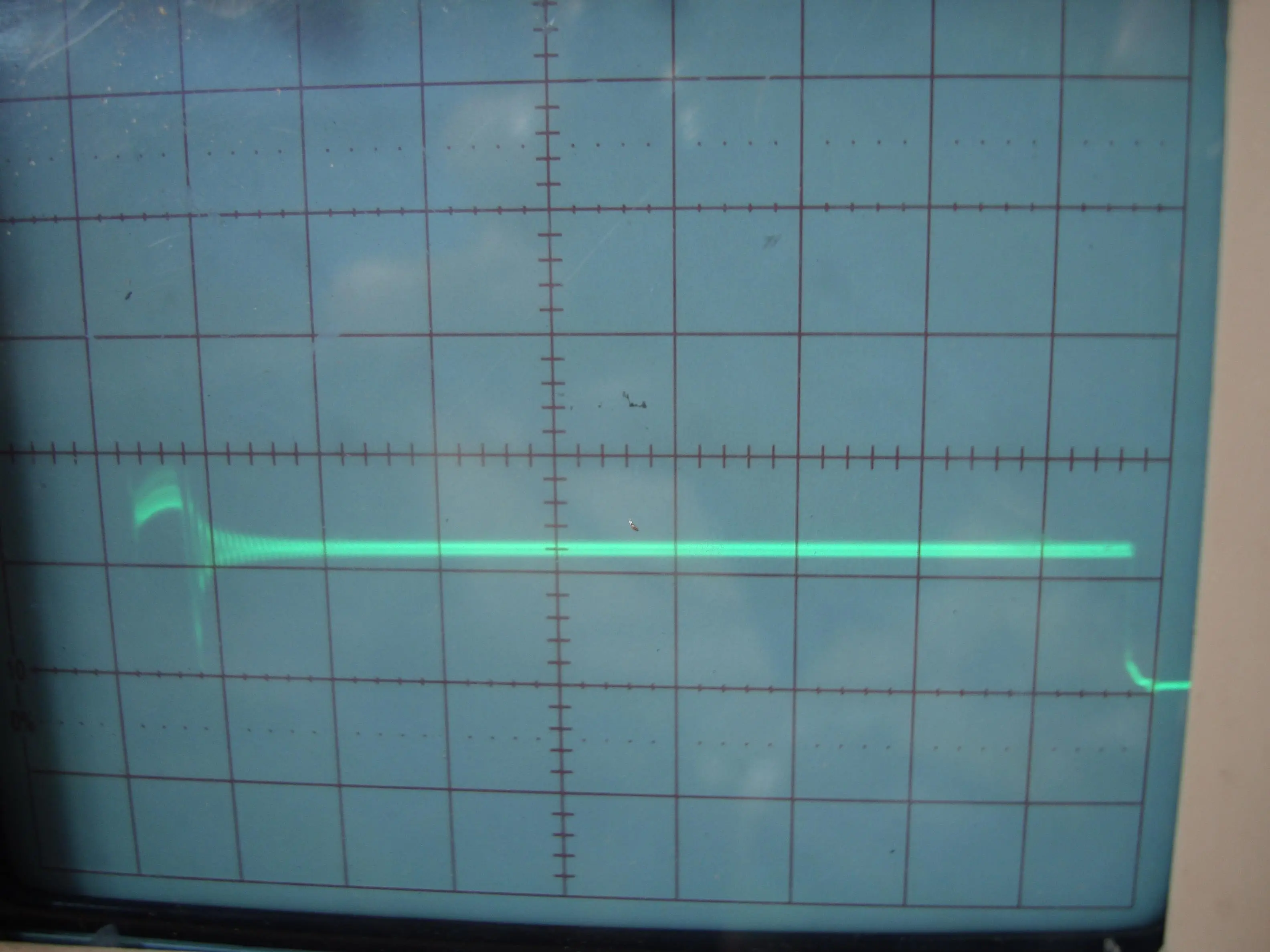

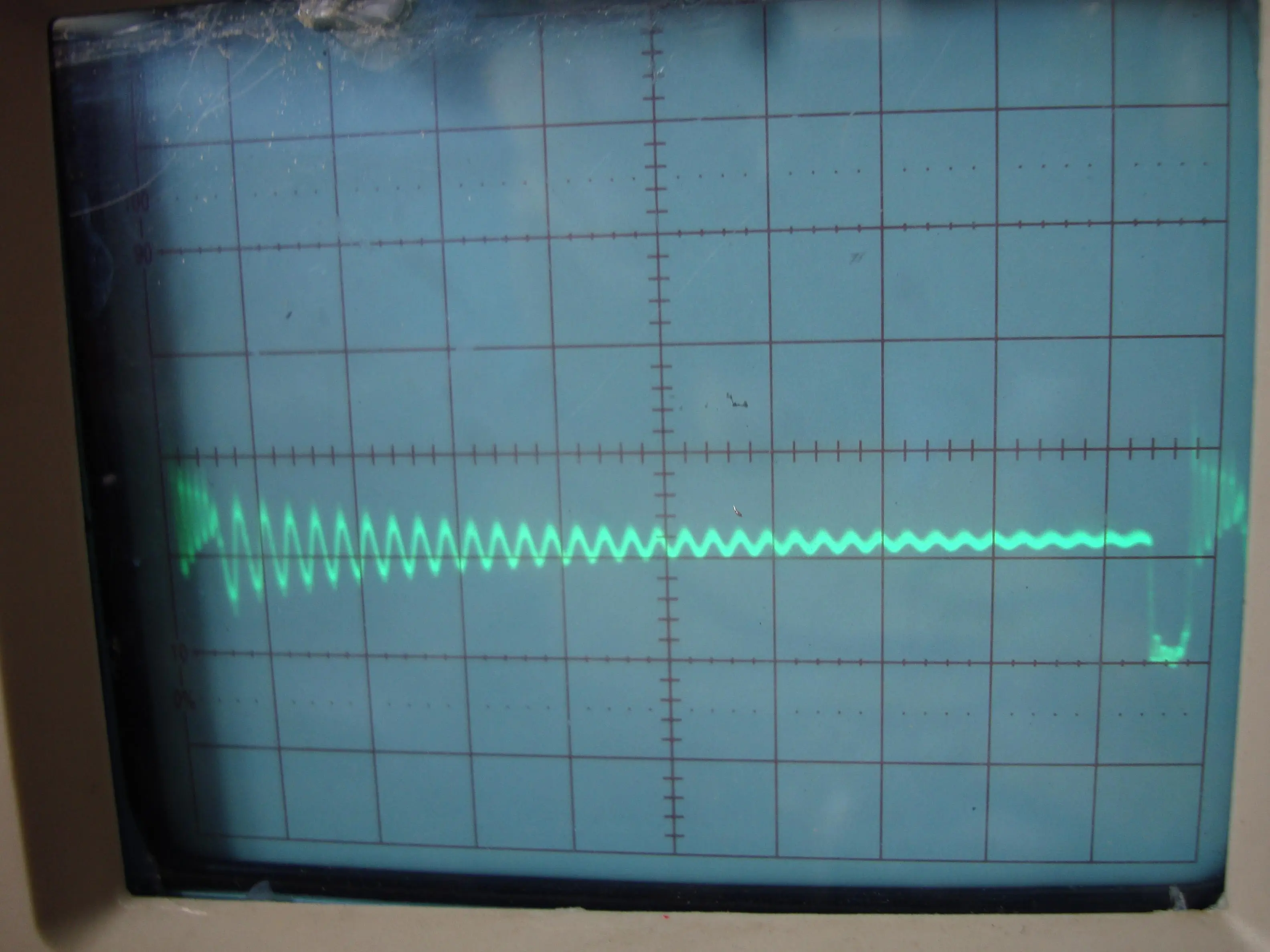

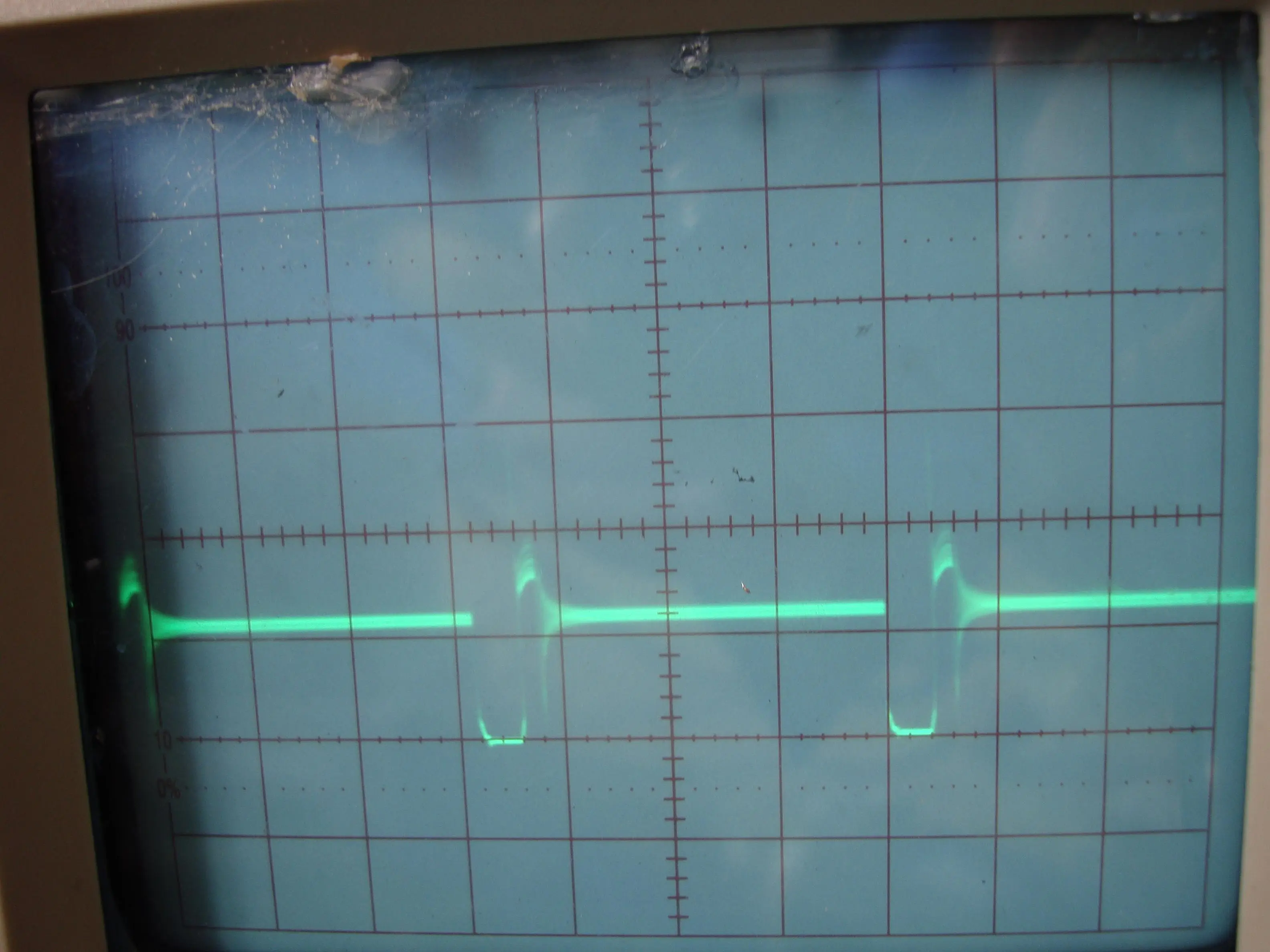

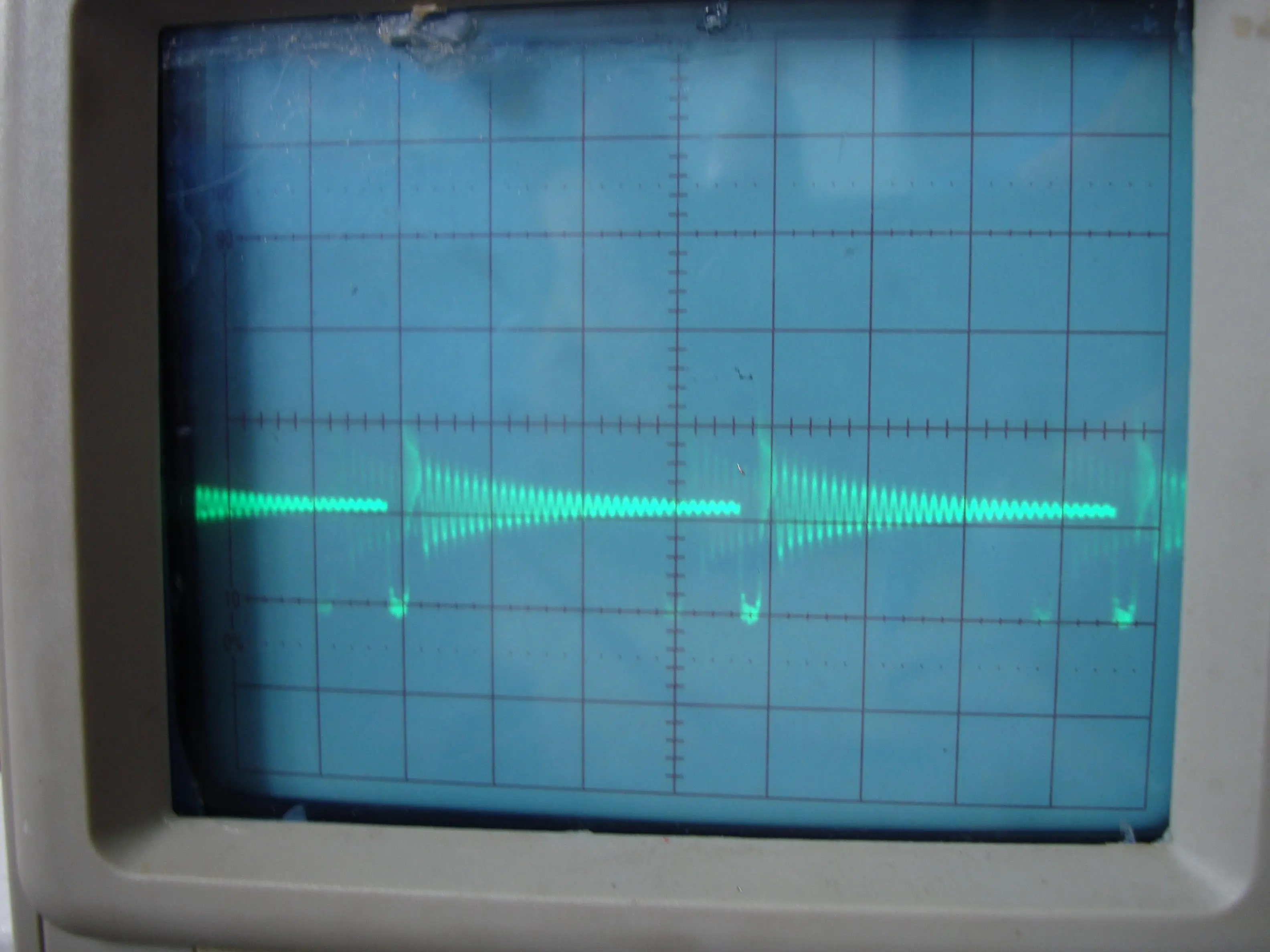

以上第一張圖是在CE間并了一個47nf的電容后CE間的波形,第二張圖是CE間不并電容時CE的波形圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255492998.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255493002.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255493006.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3061271255493011.jpg');}" onmousewheel="return imgzoom(this);">

那么難?

gsdfgsdfg

這么大電流,反激,
電感參數對嗎?
前面的低壓電源很穩定嗎?費這么大功夫在后面做恒流.不值
示波器掛到那個0.1電阻上看看電流波形吧.
這個電路做恒壓更適合吧,后面那么大電容.

EXB841的電源你怎么用7824呢?不行的,要用7820.M57959才用7824

EXB841的外圍電路設計有問題,1.二極管D1改用MUR8100 2.二極管D2去掉不用
3.電阻R5與穩壓二極管D5去掉不用,841內部帶有-5V分壓電路的,這兩個元件用在這里是畫蛇添足了.4.電解電容C4容量加大到470uF 5.EXB841的4號腳是保護信號輸出端,這里要對地并聯一102的瓷片電容抗干擾.

頂一個,3843占空比要超過96%我也沒做過,希望早一點解決,把答案分享一下.
