你有試過了嗎?

可硅硅簡直就是直通又怎能工作???!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255045404.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3525911255047571.gif');}" onmousewheel="return imgzoom(this);">

可控硅每次開通都要對630V/20UF電容放電,其他不說,就這點來說你的電路就有問題了.

調試成功新型LC可調脈寬雙硅機.電路巳經成熟.

脈寬可調范圍“任意”,在5-90%范圍內都可以調電位器解決.
頻率和脈寬由主控電路進行控制.并且可以調頻《采用雙頻》.

吹吧!反正吹水不用上稅,這樣的電路不要誤導菜鳥.這個電路我怕你沒錢買可控硅.哈哈.........

吹吧!反正吹水不用上稅,

呵呵.  朋友:我像是吹的嗎?

“學無止境”.還是虛心一點的好.這個吹水的定論不要下得太早了.

電路不靠LC振蕩反壓關斷.是電流型關斷電路.所以不燒硅,呵呵.

常用的電子技術原理《正道電路,不存在CL電路的頻率、脈寬、反壓等問題.誰都做得成功》,比一般單、雙硅電路要省電,高效.

到公布電路的時候只怕有人會說“哦這么容易,地球人都知道”.呵呵...

光說不練!上圖讓大伙瞧瞧啊

見你說得那么好,頂一下,別到時候又象有些人一樣,不公開.

斑主說的是這種嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2703301255067025.gif');}" onmousewheel="return imgzoom(this);">

版主的熱心是無人不知的,經常教育一些初學者要“學無止境.還是虛心一點的好”,等等語重心長的錚錚話語,也經?？吹桨嬷鹘o我看看的線路模擬波形圖(可惜本人是菜鳥,看不懂,真枉費了版主幫助),版主也是個善惡分明的人,即使與人爭吵,也會把以前的帖子復制下來一并現場PK(你的復制手法不錯,你有這愛好吧?復制..),但由于我較粗心,一直沒怎么留言到版主的驚天制作,幸好,今天看到版主的雷鋒精神了,說有個好后級,成熟的后級了,以版主的大公無私機和對網上版內的成員得關心,我認為很快就可以看到版主的新作了,我可是命苦啊,為進到你的版內付出了不少精力和物力,場館、硅、等等都不知有多少了,想個好后級都要瘋狂了,偏偏這JJ有會讓我上癮,戒不了,只好等斑竹的好后級了,當然,普通的人我倒不敢等人家辛苦的杰作,但版主是我們的精神食園的院長,我想你會原諒我們的不撈而獲吧,等待你的后級.....千萬別漏了一兩個非關鍵的零件哦,別像樓下有位朋友說的“見你說得那么好,頂一下,別到時候又象有些人一樣,不公開.”,我們?cè)诘却?或許明天就有了...陽剛燦爛笑臉展,版內邪風一掃開.別管他人不識字,斑竹奉獻甘露來...等待.....

更正;“也經?？吹桨嬷鹘o我們看看的線路”,別以為我有私菜碗

頂樓上的/我就是給我圖我都不會做.但我還是要頂/要有個都說好的后級.我不會做但我可以找人賣啊.我也一樣有癮,戒不了

正圖暫時不上.先上個等效圖.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255080771.gif');}" onmousewheel="return imgzoom(this);">

和常規單雙硅機相比省去了繁瑣、難持候的LC回路,輕松實現脈寬調寬.

調寬并不是目的,因?yàn)槊}寬加大一無是處,表面看功率強勁,實際產量不高,死魚、沉魚太多了.

電路的主要特點是省去了LC回路,增加了一個可調的方便.

以后專門開帖討論介紹.

這個死也得頂,我的洞洞板做的新機就等老大

并雙硅???!!!還以為是什么新圖.此電路容易直通耗電大,鑒定完畢!

肚皮里除了大便沒有一點學問,把技術教給你等于浪費.

來電源網存心搗亂!真沒出息!

暫時看不出關斷原理

看來版主也是吃多了爆炒魚---動不動就上火.別人沒有看出好名堂,也不至于把人這樣罵吧???????

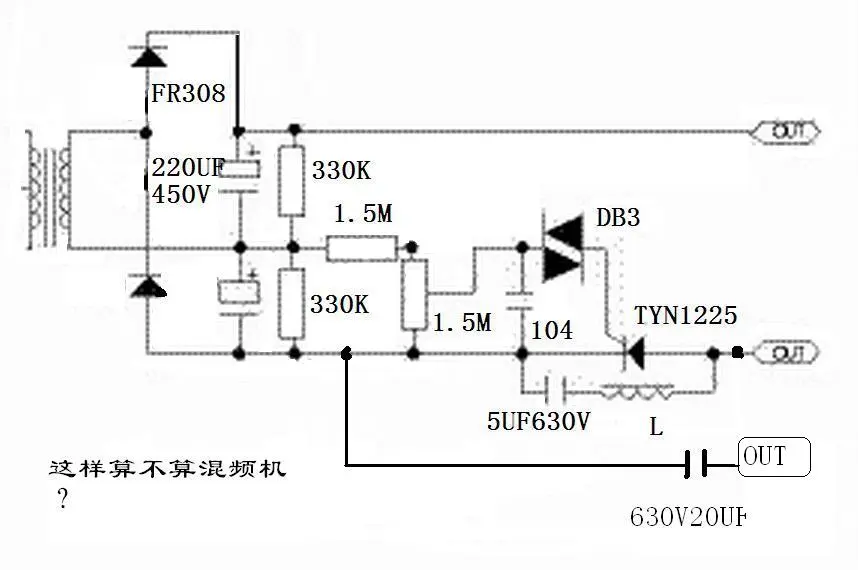

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3377671255097955.jpg');}" onmousewheel="return imgzoom(this);">如果這樣呢?

呵呵  16貼(輸入直流高壓?) 圖紙確實還缺少元件  不然是不能關斷的
但愿版主要發的圖  不要和我的圖一樣(圖紙 水晶 和鑫源電子知道)
期待  好圖 上架...

這個電路不是并單硅.哥們別亂想了.從發個明白一點的.

這回可以關斷了吧?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255103013.gif');}" onmousewheel="return imgzoom(this);">

正圖在畫.沒人搗亂肯定發布.

冰天雪地因?yàn)橛腥藫v亂不發自控機帖了.

罵人是很正常的事,心里氣!煩人得很,所以大家最好都不要過份.

有能耐就找一下技術方面的缺點,批一下學術上,圖紙上的毛病.

這個圖是“等效圖”即最基本的工作方式的示意圖.實際電路還沒公開..

TBY2008說的對!
樓主的16帖的圖就這樣是無法正常工作的!
下面的開啟硅是可以開通但無法關斷,
上面的關斷硅開啟第一次就無法開啟第二次,
就這四個元件是無法正常工作的!

冰天雪地因?yàn)橛腥藫v亂不發自控機帖了.......汗

上面這個硅的功能是是關閉下面這個硅.上面這個硅能否關閉各人有各人的看法,最妥當是實蹺一下.

圖沒有亂畫.缺件非常正常.

朋友連版主也不放在眼里啊,有種

24貼 可以工作  但真正的能否關斷  還要看你設計參數、
有點類似 我發過的三硅機(呵呵 以前技術不行 沒有試驗成功)
但 yhliang2 這個圖  遠比我的三硅機  可靠的多
副硅仍是負壓關斷 但電容右邊那個輔助電壓 不能低
前段看到 有人 也是這樣設計 輔助電壓設計為12V 我想應該很難關斷
由于這個電壓與高壓串聯 關斷主硅的同時 能量更多的消耗在負載上
反壓時間不夠 所以主硅也不能關斷

16樓的那個圖我早做了,能工作.我用了幾個月了還可以!
